翻斗提升机自动配料和给料系统的相关知识

发布时间:2012-08-31 浏览次数:

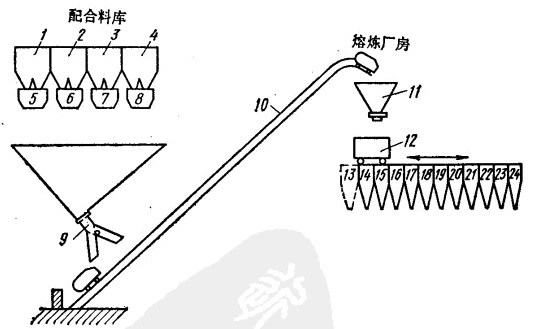

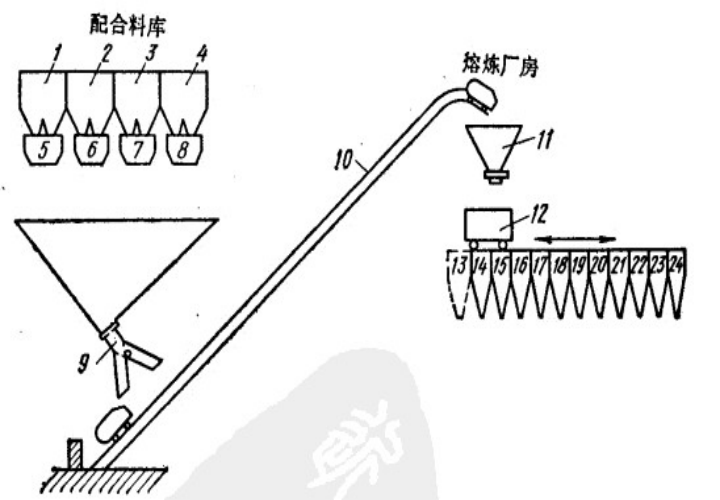

    翻斗提升机配合料自动配料和给料系统包括下列装置(图55):配合料各组分的料斗、装在料斗下面的配料器、集料斗、料溜子和蝶阀、双轨翻斗提升机、两台料车、接料斗、装料车和炉子料室。系统中还有成套设备和机构的控制电路。电路设有自动控制、远距离手动控制和就地控制。

翻斗提升机

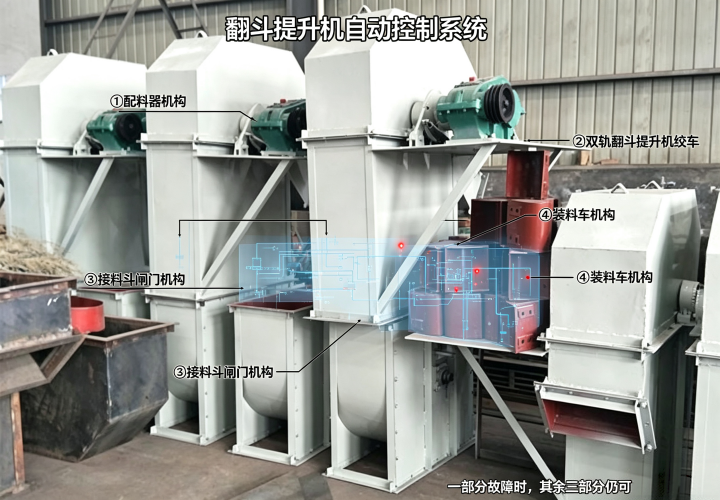

    配料和配合料给料机构的白动控制系统,为便于操作起见,分为四个独立的部分,从而可以在一个部分的设备出故障而损坏
时,其余三个部分仍能保持自动控制,而有故障的部分暂时在主操作台进行远距离控制,或者在最坏的情况下还可以就地控制。
  自动控制的第一个部分为配料器机构;第二部分为双轨翻斗提升机的绞车;第三部分为接料斗闸门机构;第四部分为装料车
机构。 配料器控制系统在这组机构中有四台AB-1200型配料器,设在配合料仓库料斗的下面,还有料溜子的蝶阀,通过它将
物料卸入左右两台翻斗提升机的料罐中。
    在控制系统通电之前,先选择每台配料器的控制制度。要将配合料给料的整个系统接通自动工作制度,用转换开关YII来实
现,它给继电器1 PIIH和2PIIH的线圈送电,这两个继电器的接点用来闭合控制电路的电源回路。继电器1PIIH和2PIIH在电
网电压降低时用来完成电路中断的功能。翻斗提升机系统的这样的保护有头等重要的意义。两个称量箱—配料器中的一个,其通电的准备是靠装在主操作台上的转换开关来实现的。然后,用转换开关1-1YII(对于第一配料器的第一称量箱)来确定三种称量
范围中的一种称量范围。因此,每一台配料器都编制有可以实现六种称量的程序。开始称量物料的指令信号是翻斗提升机的料罐在下端位置的停车。依这个或那个料罐(右料罐或左料罐)的停车而定,通过设在翻斗提升机绞车上的指令器的相应接点和继电器,中间继电器15Pii或16PH接通,其接点闭合电磁铁,用来控制转动料流子蝶阀的气缸。料车就在这个料流子的下面。
