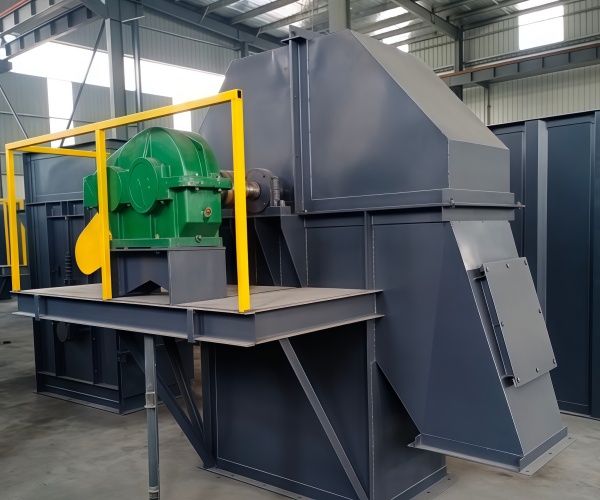

垂直斗式提升机

垂直斗式提升机

产品简介:采用板式套筒滚子链为牵引构件,料斗固定在链板上并连续布置,用流入式装载,低速重载卸料的斗提机,可以提升各种散装物料,从轻到重,从细块到大块物料。

给料粒度:90-150mm

提升高度:5-40米

提升量:25-148立方/时

适用物料:适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料,如块煤、矿石、卵石、焦碳等。

应用领域:矿山、冶金、建材、煤炭、水电、粮食等行业。

全国统一销售热线:0373-268 2333

在线报价

TB系列垂直斗式提升机产品概述

TB系列 垂直斗式提升机(以下简称斗提机)系采用板式套筒滚子链为牵引构件,料斗固定在链板上并连续布置,用流入式装载,低速重载卸料的斗提机。本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料,物料温度不超过250℃,如块煤、矿石、卵石、焦碳等。

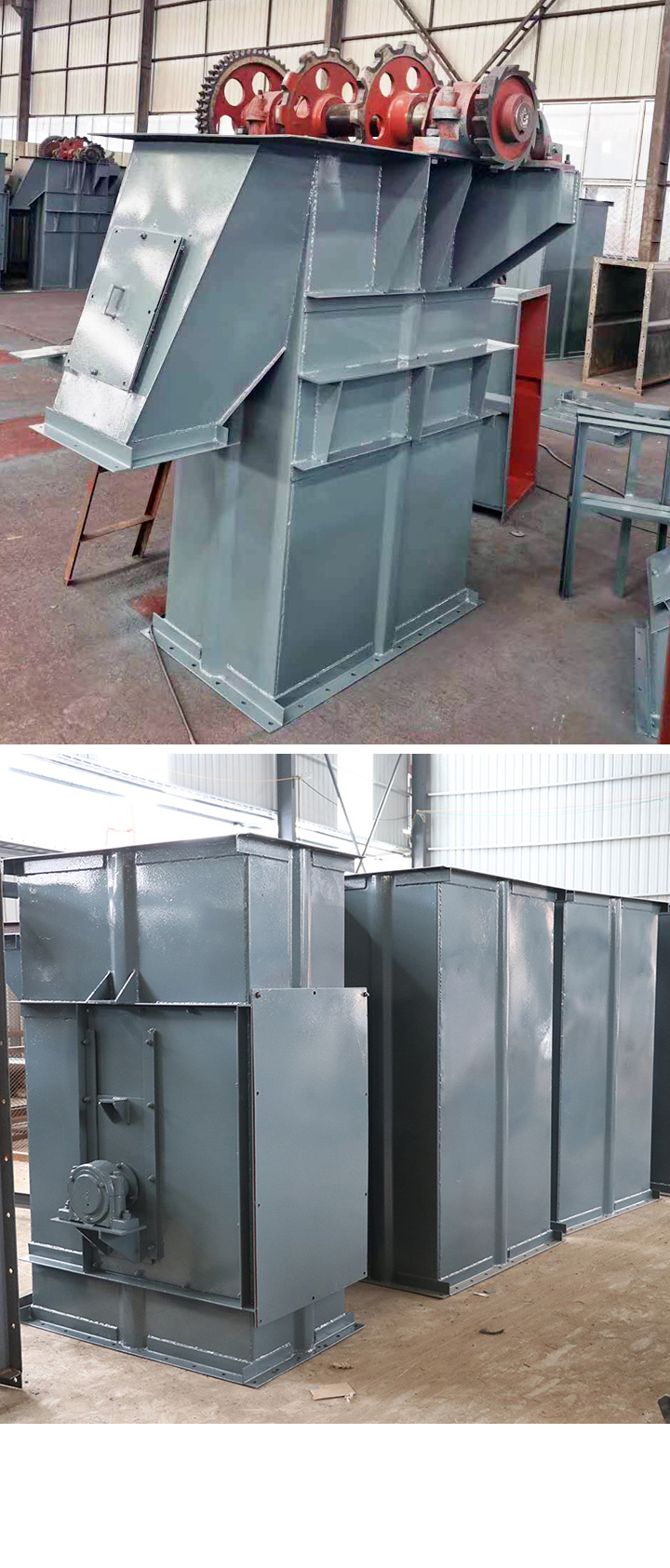

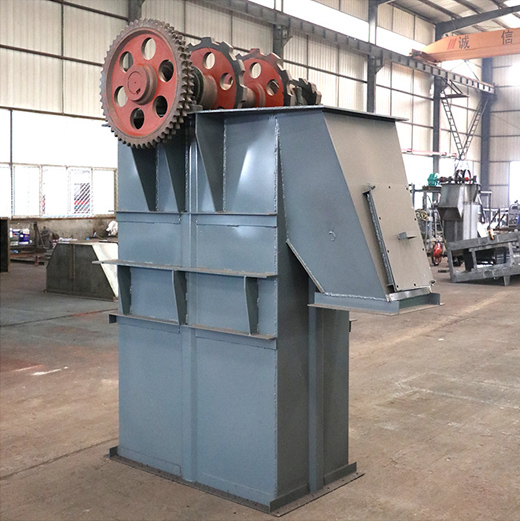

垂直斗式提升机图片

TB系列垂直斗式提升机用途

垂直斗式提升机应用行业

TB型垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料,如矿石、煤炭、焦炭、水泥、石砂等。是一种新型能耗低、高效的提升设备,在老厂进行技术改造时,可用其取代,近似规格的HL、PL型垂直斗式提升机。本机具有结构简单,占地面积小,技术指标先进,工作可靠,使用维修方便等特点。

TB系列垂直斗式提升机结构

提升机框架:提升机框架是提升机的主要支撑结构,通常由钢材制成。

提升机斗:提升机斗是用于装载和输送物料的部分。

提升机链条:提升机链条是连接提升机斗的重要组成部分。它由多个链节组成,链节上装有斗夹板,用于固定提升机斗。

驱动装置:提升机的驱动装置用于提供动力,驱动链条和提升机斗运行。常见的驱动装置包括电动机、减速器和传动轮等。

上部和下部导向装置:为了保持提升机链条的稳定运行,上部和下部导向装置被安装在提升机的框架上。

上料口和出料口:提升机的上料口用于物料的进料,而出料口用于物料的排出。

TB系列垂直斗式提升机特点和优势

垂直斗式提升机优势

1、提升范围广,可提升一般粉状、粒状和块状物料,也可提升磨琢性大的物料。

2、驱动功率小,提升相同高度的物料能耗越是环链式提升机的1/3-1/2。

3、整机采用全密封设计,运行时无粉尘污染。

4、机壳采用压筋结构,钢性好,精度高。

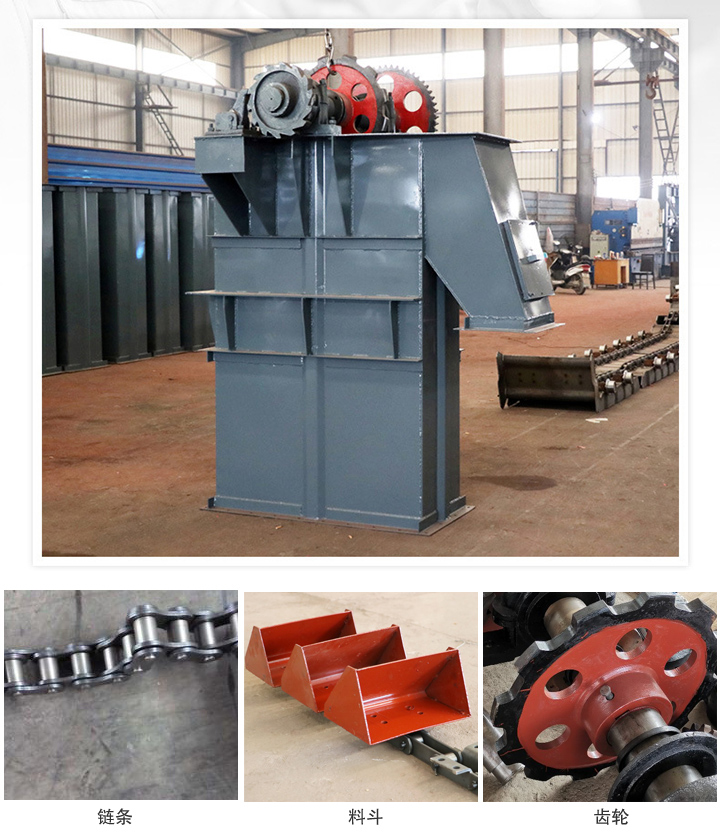

垂直斗式提升机细节

TB系列垂直斗式提升机技术参数表

型号 大给料粒度mm 料斗 提升高度m  大提升能力   (立方米/h) 电动机功率  提升机重量
斗距mm 宽度MM 容量L
TB250 90 200 250 3 5-40 25 按具体的垂直斗式提升机订货总图核计确定
TB315 100 200 315 6 46
TB400 110 250 400 12 75
TB500 130 320 500 25 95
TB630 150 400 630 50 148

注:表中大输送能力是按填充系数ψ-0.8计算得出的,仅供参考。

TB系列垂直斗式提升机的型号选用须知

作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:

1.物料的形态:物料是粉状还是颗粒状还是小块状。

2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。

3.物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

4.单位时间内的输送量。

一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
