您的位置:主页 > 产品中心 环链离心斗式提升机

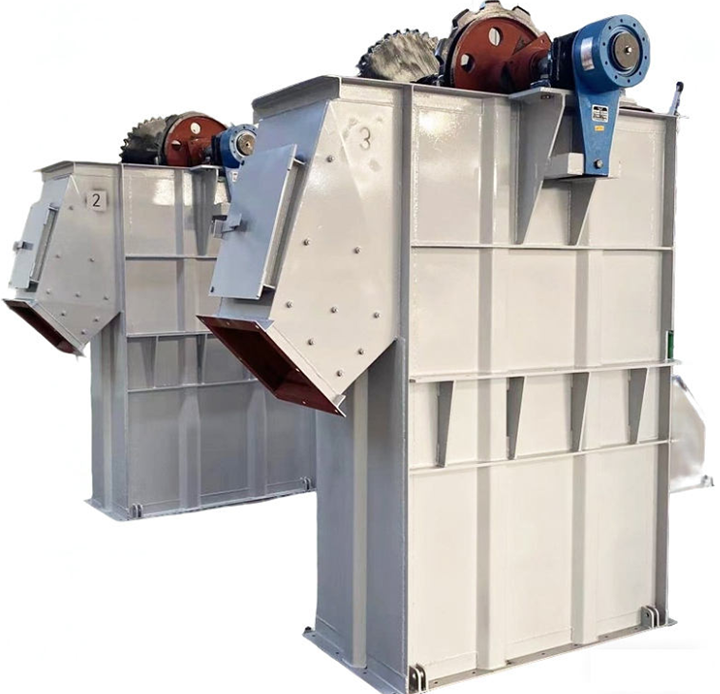

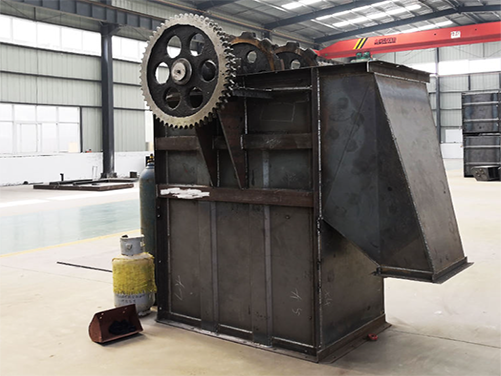

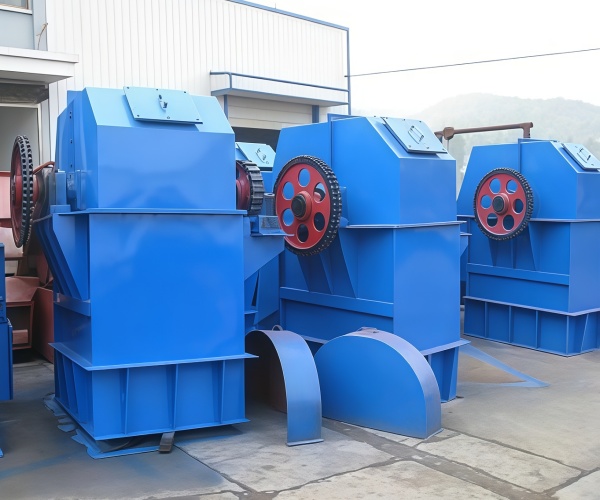

  • 产品名称:环链离心斗式提升机
  • 产品系列:HL
  • 产品类别:斗式提升机系列
  • 产品简介:HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料

  • HL型环链离心斗式提升机产品概述:
      HL型环链离心斗式提升机(www.xxtishengji.com)适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。

    HL型环链离心斗式提升机工作原理:

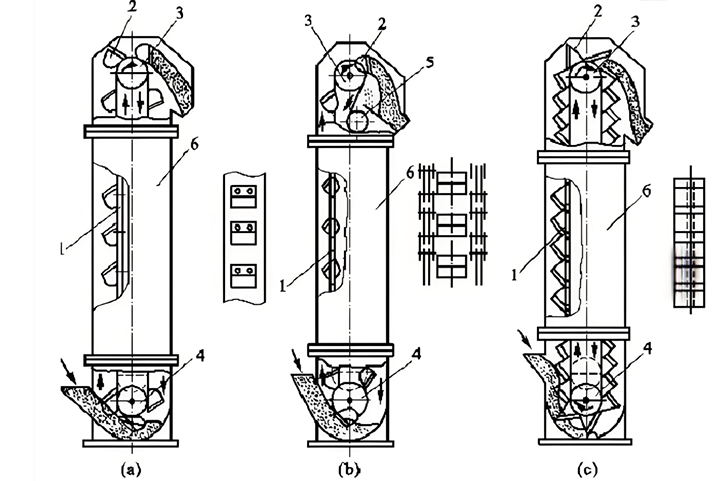

        我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。HL型斗式提升机的牵引机构是两根环形链条。

    HL型环链离心斗式提升机主要特点:
      1、运行平稳、输送效率高。
      2、料斗形式多,可根据物料性质选用。
      3、适应性强、安装维修方便、使用寿命长。
      4、整机体积小、转速高、可确保快速均匀输送。

    HL型环链离心斗式提升机主要技术参数:



    项 目



    HL300

    HL400

    S制法

    Q制法

    S制法

    Q制法

    输送能力,平方米/小时

    28

    16

    47.2

    30

    料斗容量,升

    5.2

    4.4

    10.5

    10

    斗距,毫米

    500

    500

    600

    600

    运行部分(料斗牵引链条)

    公斤/

    24.8

    24

    29.2



    28.3

    牵引链条

    型式

    锻造环形链

    园钢直径(毫米)

    18

    18

    节距    (毫米)

    50

    50

    破断强度(公斤)

    12800

    12800

    料斗运动速度(米/秒)

    1.25

    1.25

    传动链条轴转数(转/分)

    37.5

    37.5

    输送物料的散状比重

    H,

    N,千瓦

    H,

    N,千瓦

    H,

    N,千瓦

    H,

    N,千瓦

    0.8

    59

    6.35

    64

    4.36

    30

    7

    33

    6.3

    1.0

    52

    7.55

    60

    5.12

    27

    7.6

    30

    7

    1.25

    41

    8.7

    49

    5.3

    23

    8

    26

    7.6

    1.6

    31

    9.7

    39

    5.3

    18.5

    8.4

    22

    8.2

    2.0

    24

    9.7

    29

    5.35

    15

    8.6

    18

    8.4

    传动装置制法

    C1

    C2

    C3

    C4

    C1

    C2

    圆柱齿轮减速机

    传动装置右装

    JZQ400IV3U

    JZQ400IV3U

    传动装置左装

    JZQ400IV4Y

    JZQ400IV4Y

    电动机型号

    Y132M26

    Y160M6

    Y160L6

    Y160M6

    Y160L6

    传动装置功率(千瓦)

    5.5

    7.5

    7.5

    7.5

    7.5

    7.5

    棘轮制动装置(齿轮X模数)

    6X18

    6X18

    8X15

    8X15

    6X18

    8X15

    传动装置重量(公斤)

    628

    702

    870

    885

    902

    917

    物料的最大块度(毫米)

    25

    35

    45

    55

     说明:
    订货时除注明型号数量外,必须提供提升高度数据。
    深斗式料斗适用干燥松散物料,浅斗式料斗适用于潮湿粘性物料。
