您的位置:主页 > 产品中心 高效斗式提升机

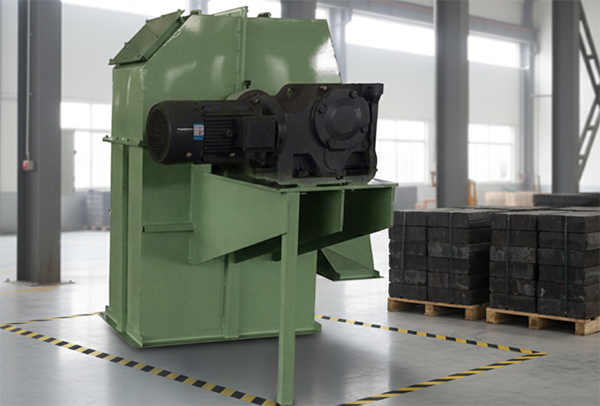

  • 产品名称:高效斗式提升机
  • 产品系列:GTD
  • 产品类别:斗式提升机系列
  • 产品简介:继TD型、TH型斗式提升机在各行业得到广泛应用之后,我厂根据国内广大市场的需求,在保持TD型TH型提升机原先的各项优点和先进性能的基础上,引进开发生产出了新一代GTD型、GTH型高效斗式提升机。

  • GTD高效斗式提升机产品概述:
        继TD型、TH型斗式提升机在各行业得到广泛应用之后,我厂根据国内广大市场的需求,在保持TD型TH型提升机原先的各项优点和先进性能的基础上,引进开发生产出了新一代GTD型、GTH型高效斗式提升机。该机型是一个集技术先进性、产品经济性、使用检修可靠性于一体的新产品,已经投入市场,并达到用户好评,欢迎大家比较选用。

    GTD高效斗式提升机特点与用途:

        1、GTD与GTH型斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送,可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。
      2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式,以高强度环链为牵引件,该链条按GB/T12718-91《矿用高强度圆环链》制造。
      本设备有两种料斗。
      bd和dh型,这是一种深型斗,一般适用于输送干燥、松散、易于抛出、流动性好的物料,如水泥、煤块、碎石、粮食等物料。
      ad和ah型是一种比深斗浅的斗,它适用于流动性差一些。稍有湿的物料,如砂、煤、化工原料等。
      3、本机的头尾部及中部机壳作了密封处理,物料及粉尘极少外溢,极少造成环境污染。
      4、本机为混合或重力卸料,掏取式喂料。
      5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上,在链轮磨损后,只需要换轮缘,维修方便,节省原材料,降低维修费用。下轮改为凸缘轮,彻底改变了原双链轮成本高,易脱链的缺陷。
      6、GTD型上轮采用斜边光轮、该轮具有自定心的作用,可避免输送带跑偏。
      7、本机型在下部设有料位器和速度控制器,用户可根据需要造取,以达到电自动控制的目的。
      8、本机涨紧装置有两种,对于提升高度不大于25m高的机型,一般选用丝杆涨紧,对于提升高度大于25m的机型,选用重力涨紧,特殊要求,用户订货时请说明。



    GTD型斗式提升机配ad型斗输送能力表:

    斗宽mm

    160

    200

    250

    315

    400

    500

    630

    800

    1000

    1250

    1600

    料斗容积(L

    2.6

    4.1

    6.5

    10

    16

    25

    40

    61

    102

    161

    255

    输送量m3/h

    φ=100%

    45

    60

    95

    135

    210

    290

    460

    655

    1050

    1500

    2080

    φ=75%

    34

    45

    71

    101

    158

    218

    345

    491

    788

    1125

    1560

    最大提升高度m

    70

    70

    70

    70

    70

    70

    70

    70

    70

    70

    70

    GTD型斗式提升机配bd型斗输送能力表:

    斗宽mm

    160

    200

    250

    315

    400

    500

    630

    800

    1000

    1250

    1600

    料斗容积(L

    1.9

    2.9

    4.6

    7.4

    12

    19

    29

    47

    74

    117

    184

    输送量m3/h

    φ=100%

    32

    42

    70

    100

    155

    220

    335

    480

    760

    1090

    1500

    φ=75%

    24

    32

    53

    75

    116

    165

    251

    360

    570

    818

    1125

    最大提升高度m

    80

    80

    80

    80

    80

    80

    80

    80

    80

    80

    80

    GTD型斗式提升机配ah型斗输送能力表:

    斗宽mm

    160

    200

    250

    315

    400

    500

    630

    800

    1000

    1250

    1600

    料斗容积(L

    2.6

    4.1

    6.5

    10

    16

    25

    40

    64

    102

    161

    255

    输送量m3/h

    φ=100%

    30

    47

    65

    100

    145

    205

    350

    475

    720

    1135

    1800

    φ=75%

    23

    35

    49

    75

    110

    154

    262

    356

    540

    851

    1350

    最大提升高度m

    60

    60

    60

    60

    60

    60

    60

    55

    55

    40

    40

    GTD型斗式提升机配bh型斗输送能力表:

    斗宽mm

    160

    200

    250

    315

    400

    500

    630

    800

    1000

    1250

    1600

    料斗容积(L

    1.6

    2.9

    4.6

    7.4

    12

    19

    29

    47

    74

    117

    184

    输送量m3/h

    φ=100%

    21

    33

    45

    75

    110

    155

    255

    345

    520

    825

    1300

    φ=75%

    16

    25

    34

    56

    82

    116

    190

    259

    390

    618

    975

    最大提升高度m

    75

    75

    75

    75

    75

    75

    75

    70

    70

    55

    55

    注:表中料斗容积为盛水溶积,物料容重为r=1t/m3最大提升高度指提升机的轴距C
