产品简介:水泥螺旋给料机是由电机经减速机驱动螺旋轴将粉料从仓体中送往粉料称中,主要用于输送水泥、粉煤灰、矿粉等粉状、微粒状等散状物料.大汉水泥螺旋给料机常用直径165、219、273、323、407大量备货,尺寸及角度.
全国统一销售热线:0373-268 2333
水泥螺旋给料机是由电机经减速机驱动螺旋轴将粉料从仓体中送往粉料称中,主要用于输送水泥、粉煤灰、矿粉等粉状、微粒状等散状物料。
大汉水泥螺旋给料机常用直径165、219、273、323、407大量备货,尺寸及角度。

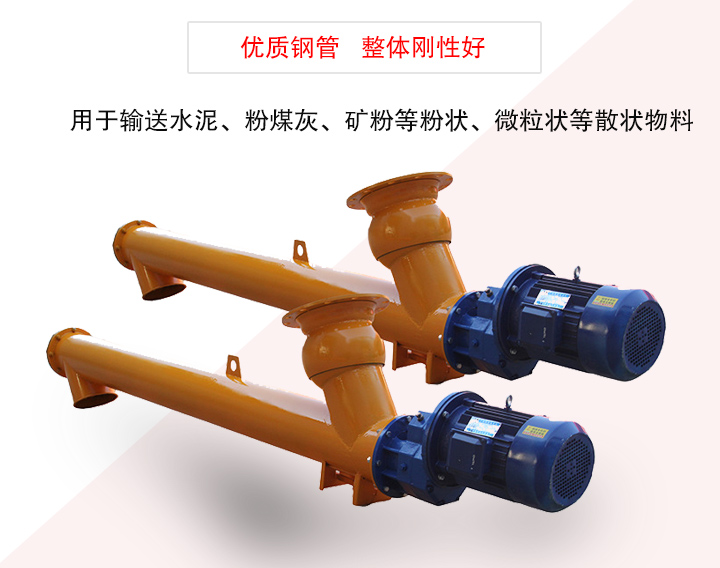

1、螺旋机采用优质钢管,整体刚性好。

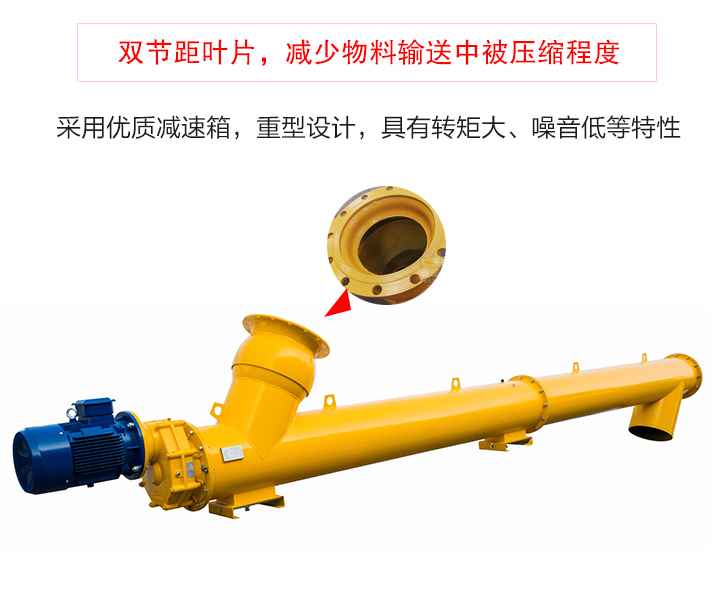

2、双节距叶片,减少物料输送中被压缩程度。
3、采用优质减速箱,重型设计,具有转矩大、噪音低等特性;

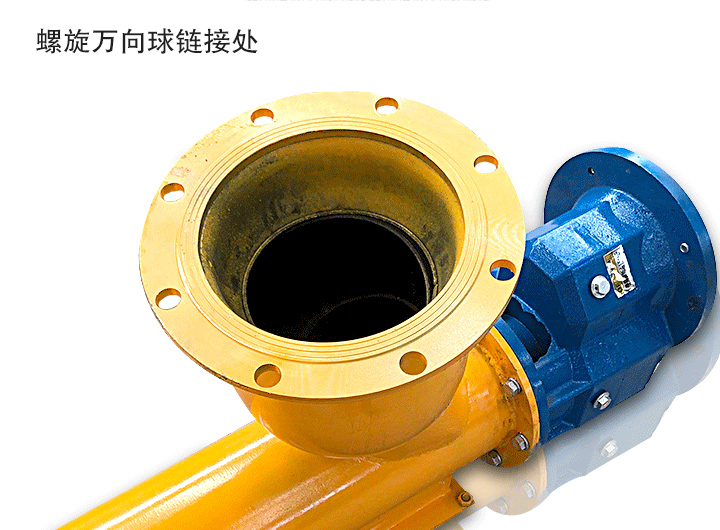

4、可选万向球接,使安装调节转向方便。
5、配品质优良的中吊轴承及尾部轴承,且方便安装。

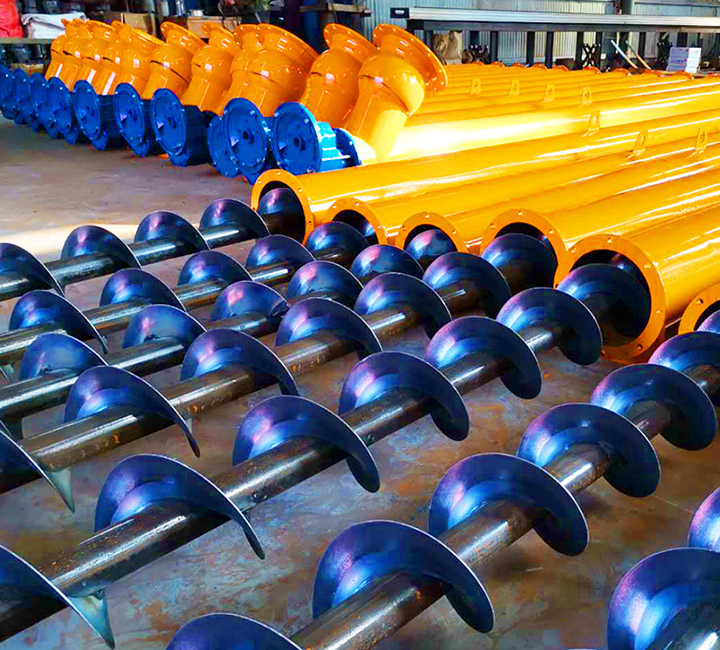

6、一次成型螺旋叶片,双节距设计,绝不堵料。

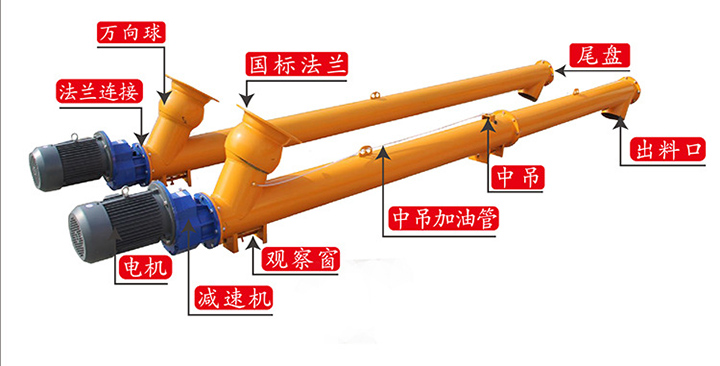

水泥螺旋给料机结构顺序为:电动机、减速箱、输入节总成、中间节及中间支座体总成、输出节总成、前支座体总成、注油润滑系统,附件为电缆线、连接用帆布套、吊挂用钢丝绳及配用件等。

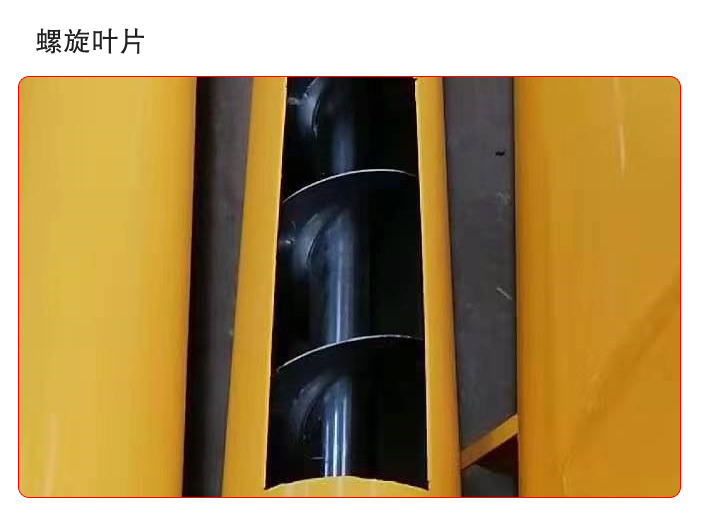

1、采用优质进口高强耐磨钢制作的连续式螺旋叶片,制作成形后螺距误差小于5mm且叶片表面光滑,保证了物料输送的均匀、稳定性,从而保证了物料计量的重复精度。
2、连续式螺旋叶片制做时采用了冷作硬化的表面冷轧处理,硬度和耐磨性比普通叶片提高一倍左右,外沿硬度可达HB240。
3、前、后节螺旋叶片为疏、密两种螺距,有效防止堵管。俗称“吃的少,吐的快。叶片的高精度制做保证了物料输送时充满管体,用户从螺旋输送机进料口帆布套的吸扁情况便能判断螺旋输送机的优劣。
4、螺旋机内轴在一定间距内都设置有中间吊轴承一支持内轴旋转,中间吊轴承座多采用铸钢或铸铝材料,单悬臂式支座体,使前后节联接处叶片中断间距更小,物料过流截面化,使料流顺畅无阻碍。

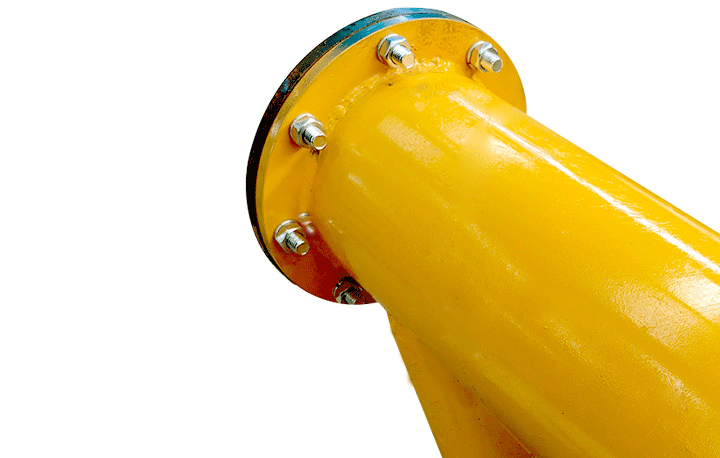

5、螺旋输送机进料口与水泥仓口连接方式分为:球铰法兰刚性连接和吊挂加防水帆布软连接二种形式。可视设备拆装频繁程度决定接口形式。
6、前支座体特殊设计,使正常运转时螺旋内轴受力为拉力,其拉力由前支座内的推力轴承承担,防止减速机和中吊轴座受压、避免螺栓轴受压力所产生的扫膛现象。

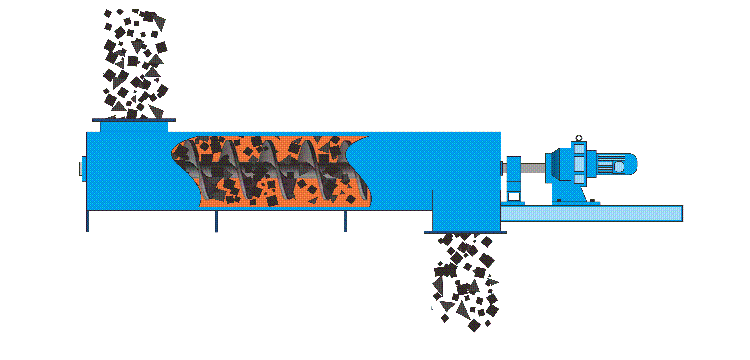

水泥螺旋给料机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移完成输送工作的。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
水泥螺旋给料机分三节组装, 每两节中间设有中间支承,螺旋叶片为变螺距叶片,以便于运输。 螺旋输送机通过万向球铰吊挂于粉料仓出料口上。螺旋输送机另一端用钢丝绳吊挂在粉料仓上,每一节上均有检测孔和维修孔。 为了保证螺旋输送机正常工作,粉料不得有结块或异物,并应适当调整粉料卸料门,使粉料落量与螺旋输送机输送量相适应。
