移动液压升降式皮带输送机

移动液压升降式皮带输送机的产品介绍

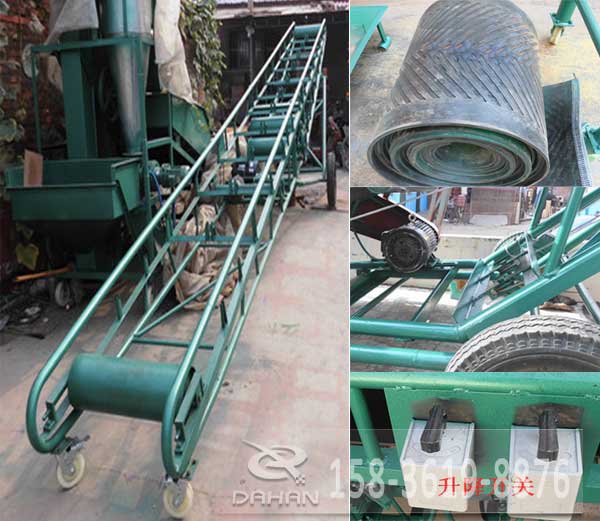

移动液压升降式皮带输送机是移动皮带输送机的一种，适用于散粮、包粮的输送、堆垛、装卸车等作业。有5米、8米、10米、12米、15米、18米、20米等规格， 相比大倾角皮带输送机。该移动式输送机可以自由灵活移动，在机架两旁装有旁导管，防止物料在输送时掉包，并在进料斗两侧装置有调节手柄，将侧板撑起、防止物料撒漏，便于散装物料输送，机架采用焊接的珩架结构，在包运集中载荷下有足够的强度和良好的钢性。大、小走轮均采用实心胶轮，防止压碎粮食和仓库地面。大小走轮均装有滚珠轴承、小走轮具有自动转向的功能，保证了机器移动轻便灵活。

移动液压升降式皮带输送机的特点

移动液压升降式皮带输送机的主要特点：采用高精度，硬具面齿轮，其承载能力高，(比软面具轮提高2-3倍)；寿命长(可达10年)；结构聚凑，占地面积小(可减少50%以上)；重时轻，体积小(可降低50%)；尤其是垂直传动结构形式，更适于煤矿井和矿山运输机械上使用，采用电动滚筒传动，效率高，结构简单，高度可调，使用维护方便，底部装有万向轮，移动灵活，人工即可推动出入仓库，使用长度及提升高度可以根据场地实际情况定做。

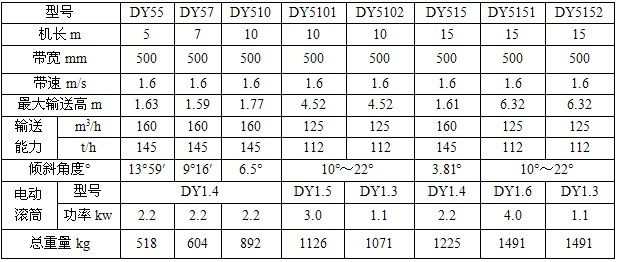

移动液压升降皮带输送机技术参数

型号		DY55	DY57	DY510	DY5101	DY5102	DY515	DY5151	DY5152
机长 m		5	7	10	10	10	15	15	15
带宽 mm		500	500	500	500	500	500	500	500
带速 m/s		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大输送高 m		1.63	1.59	1.77	4.52	4.52	1.61	6.32	6.32
输送 能力	m³/h	160	160	160	125	125	160	125	125
	t/h	145	145	145	112	112	145	112	112
倾斜角度°		13°59'	9°16'	6.5°	10°～22°	10°～22°	3.81°	10°～22°	10°～22°
电动 滚筒	型号	DY1.4			DY1.5	DY1.3	DY1.4	DY1.6	DY1.3
	功率 kw	2.2	2.2	2.2	3.0	1.1	2.2	4.0	1.1
总重量 kg		518	604	892	1126	1071	1225	1491	1491

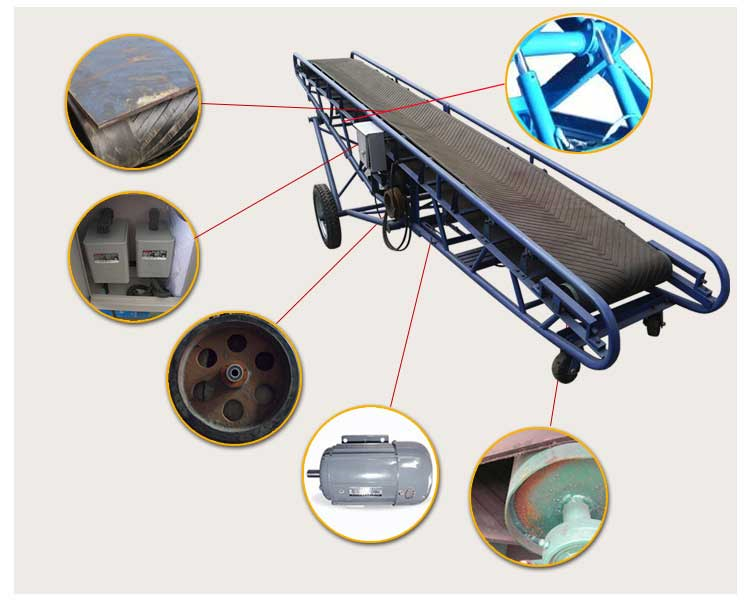

移动液压升降式皮带输送机的产品结构

对于标准型的移动液压升降式皮带输送机通常由驱动部分、滚动部分、托辊部分、清扫部分、卸料部分、制动部分、附件等部分组成，如果物料的输送有特殊的需求，制造商也会根据情况进行定做其他部件。

1、驱动部分：由装置在型钢焊成的底座上的电动机－－>高速联轴器－－>减速器－－>减速联轴器组成。

根据布置要求：驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

2、滚动部分：分传动滚筒和改向滚筒两大类。

3、托辊部分：分槽形、平行、调心和缓冲托辊等。

4、清扫部分：分弹簧清扫器和空段清扫器。

5、卸料部分：分固定式犁式卸料器和电动卸料器。

6、制动部分：有带式逆止器和滚柱逆止器两种。

7、附件：在罩壳、导料槽、漏斗等。

移动液压升降式皮带输送机的工作原理及应用范围

连续或间歇输送100KG以下的物品或粉状、颗状物品，其适用工作环境温度一般为-25~+40℃；运行高速、平稳，噪音低，可用于上下坡传送；上坡输送等特性。可广泛应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式。

除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。

移动液压升降式皮带输送机使用案例

郑州有一家粮食仓储中心以前卸粮食的时候靠一台固定式斗式提升机把玉米从地坑送到六米高的筛分间，但卡车停靠位置总对不准，工人需要反复挪车，卸粮的时候还容易洒落。后来制造商在提升机进料口前方加了一台移动液压升降式皮带输送机，输送机底部装了万向轮和液压支腿，可以根据卡车卸粮口的高度自由调节倾角。现在司机把车停稳后，一个人可以推着这台皮带输送机对准车厢侧门，玉米顺着皮带送入提升机底部的接料斗。整个过程中没有粮食洒落，原来卸完一车三十吨玉米要四十分钟，现在二十分钟就能收工，而且提升机的运转负荷也比以前稳定多了。
