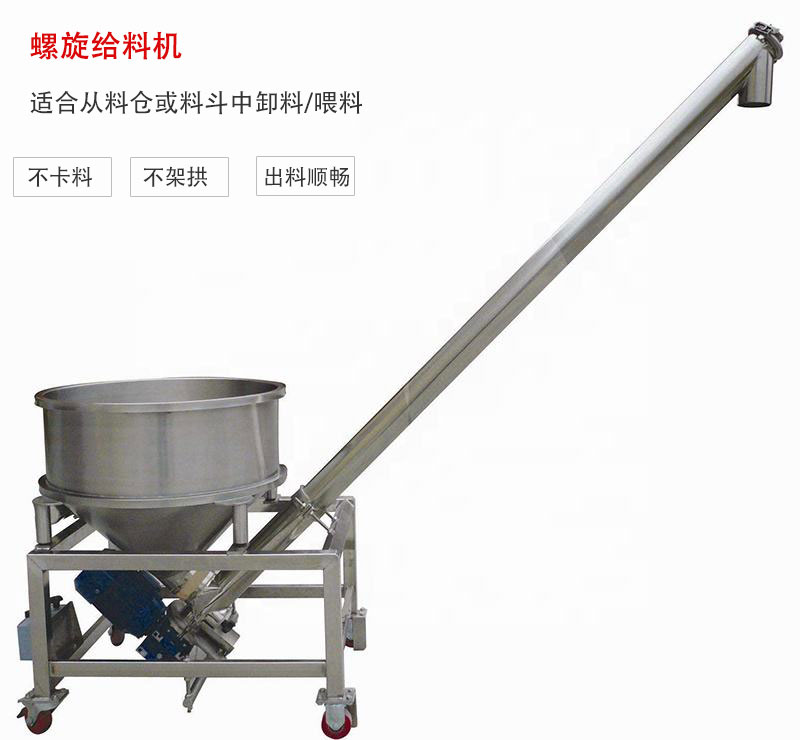

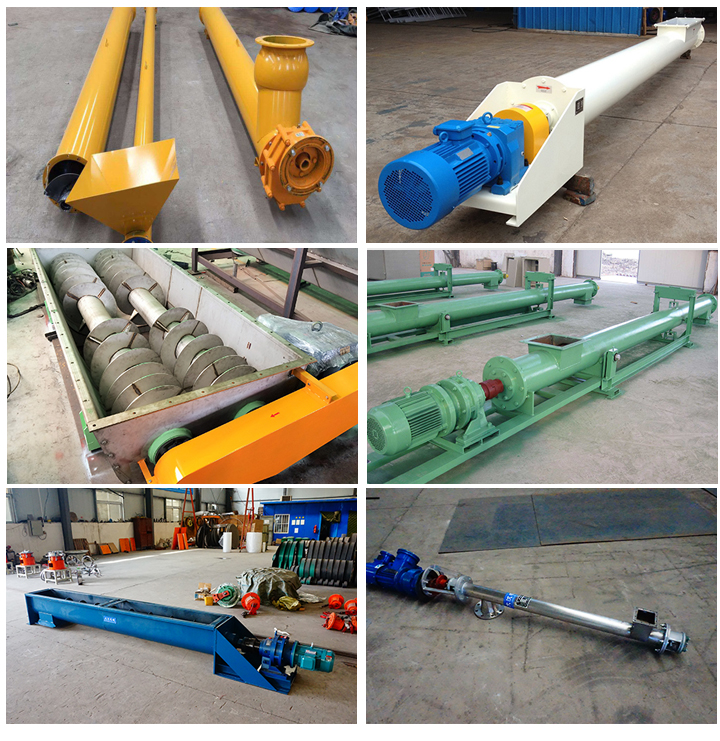

螺旋给料机也叫螺旋喂料机,非粘性的粉状、粒状及小颗粒物料从料仓及其它贮料设备中均匀地把料喂给受料设备,同时具有输送、密封、均化、搅拌作用,进料尺寸小于5mm。料仓和输送管道采用不锈钢材料(材质可根据客户要求定制),确保原料在输送过程中完全无污染。管路采用封闭式设计,有效防尘,能有效隔离卫生要求高或气味强烈的物料。具有进料均匀、密封性好、无粉尘污染等特点。
螺旋给料机是用于粉粒状物料的均匀连续供料、卸料,它具有流量稳定、密封性好等特点,广泛应用于食品、化工、饲料、塑料、冶金等行业,规格一般有:Ф100mm、Ф120mm、Ф150mm、Ф200m、Ф250mm、Ф300mm、Ф350mm、Ф400mm等,制作材料可分为:碳钢及不锈钢,具体规格及长度可根据用户要求来定制。

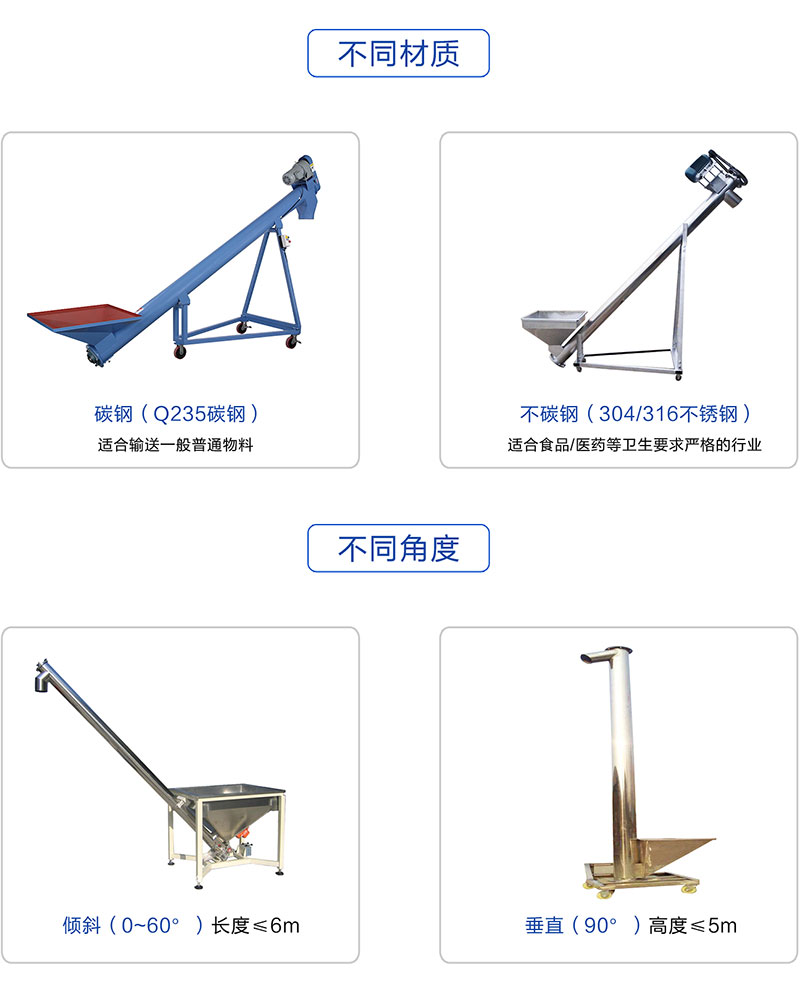

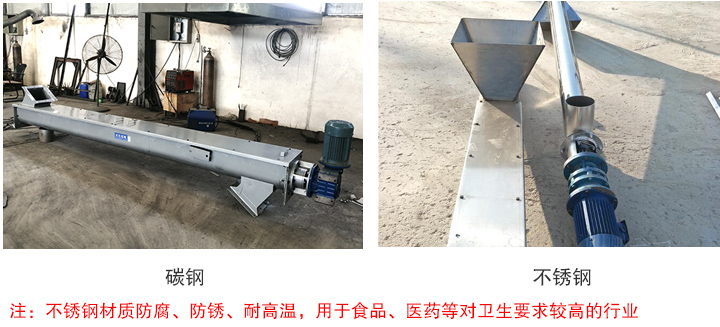

1、不同材质
碳钢螺旋给料机:是较为常见的一种材质,成本较低,隔热效果好,不需要冷却装置,但在防腐防锈的效果上会差一些,一般用于普通物料输送。
不锈钢螺旋给料机:不锈钢螺旋给料机采用304或316不锈钢材质抛光处理,耐磨、耐酸碱腐蚀、不易生锈、耐200℃高温,干净卫生,适合对卫生要求严格的行业,如食品、医药、污泥等行业。

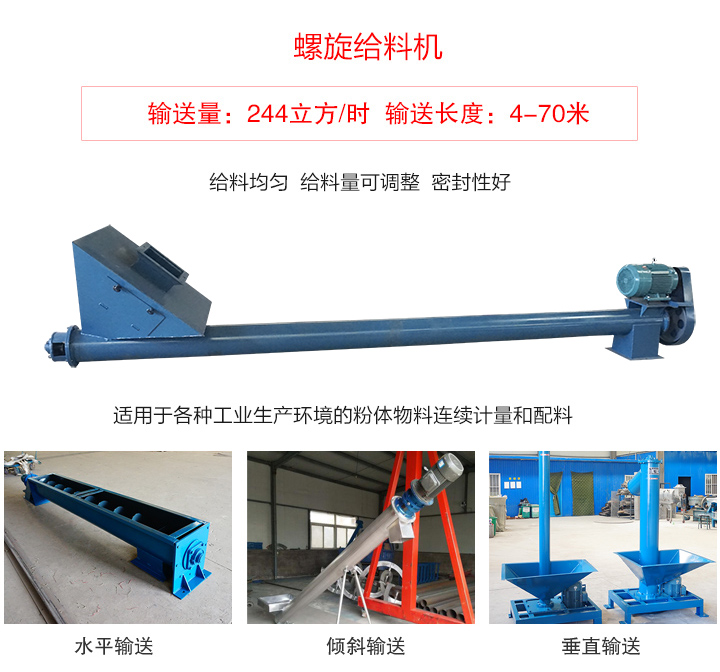

2、不同输送角度
水平螺旋给料机:用于水平或微倾斜(20º以下)连续均匀输送松散物料,输送距离一般不大于70米。

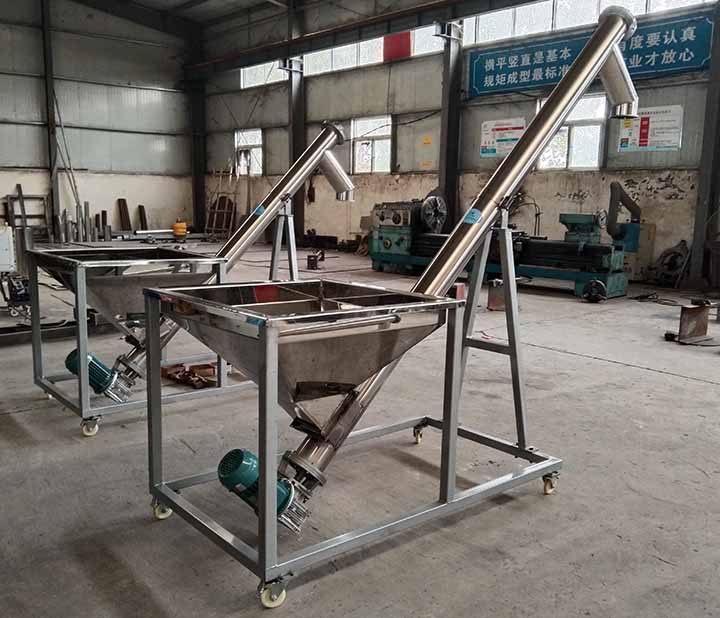

倾斜螺旋给料机:用于60°范围内输送物料,输送长度可达60米。
垂直螺旋给料机:90°垂直向上输送物料,转速比普通螺旋输送机要高,提升高度一般不大于8米。

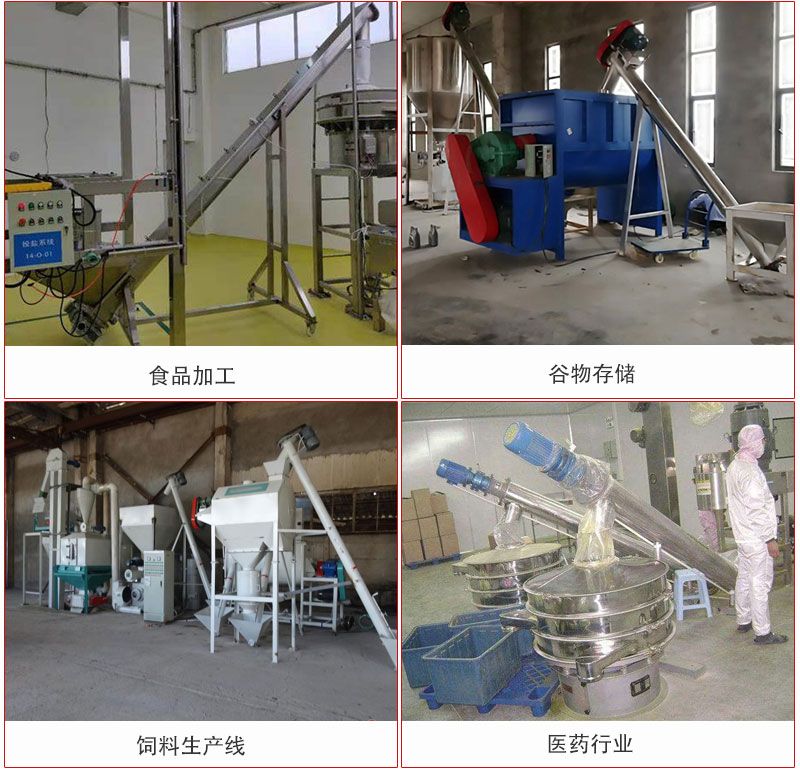

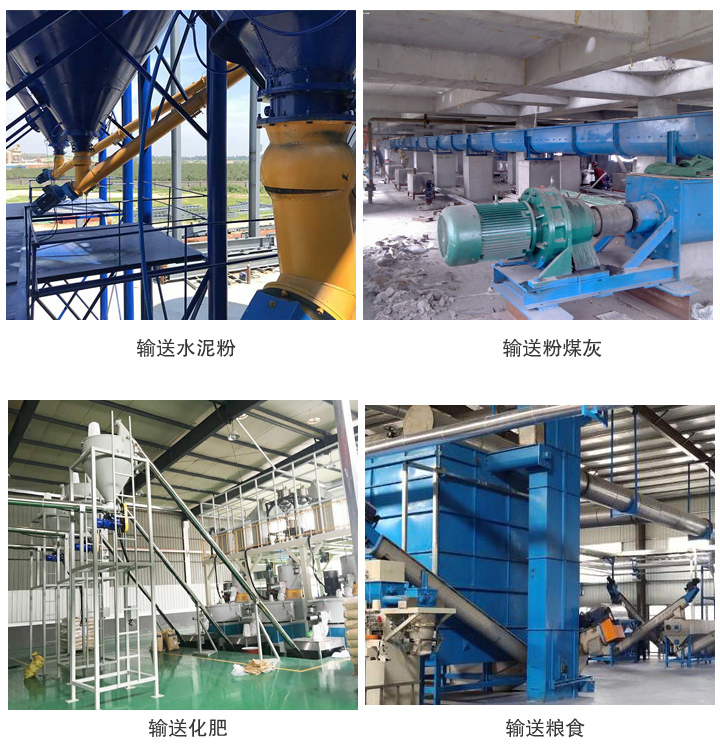

螺旋给料机可用于物料均化,料仓密封喂料常用设备,适用于建材、冶金、化工、电力、食品等行业,可搭配包装机、搅拌机,适用于需要喂入颗粒状、粉末状、粘性或粘性物料的连续或批量操作,喂料高度根据用户要求和工作空间确定,机器移动自如,速度快加料加料,自动加料,自动停机。
输送饲料
输送粮食

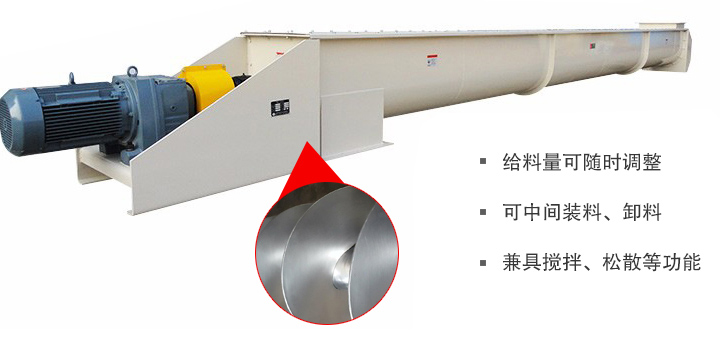

①采用调速电动机,给料量可以方便地随意调整。
②螺旋给料均匀连续,解决了传统机械物料加入量调整困难,加入量不均匀的问题,降低了残余物料的含量,既降低了成本,又改善了工艺效果。
③物料暴露在空气中的面积小,减少了物料在使用过程中的氧化,改善了使用效果。
④全密封的机壳使粉尘无缝可钻,密封性较好,能够起到很好的防尘作用,运行可靠安全。
⑤可中间装料或卸料,在输送过程中同时兼有搅拌和松散物料的作用。

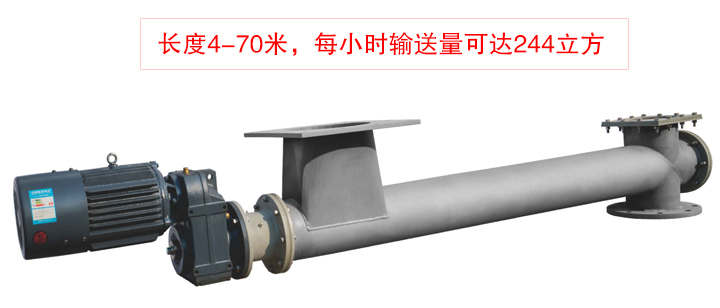

螺旋给料机直径从200毫米到500毫米,共有五种规格,长度从4米到70米,每隔0.5米一档,选型时符合标准公称长度,特殊需要可在选配节中另行提出。

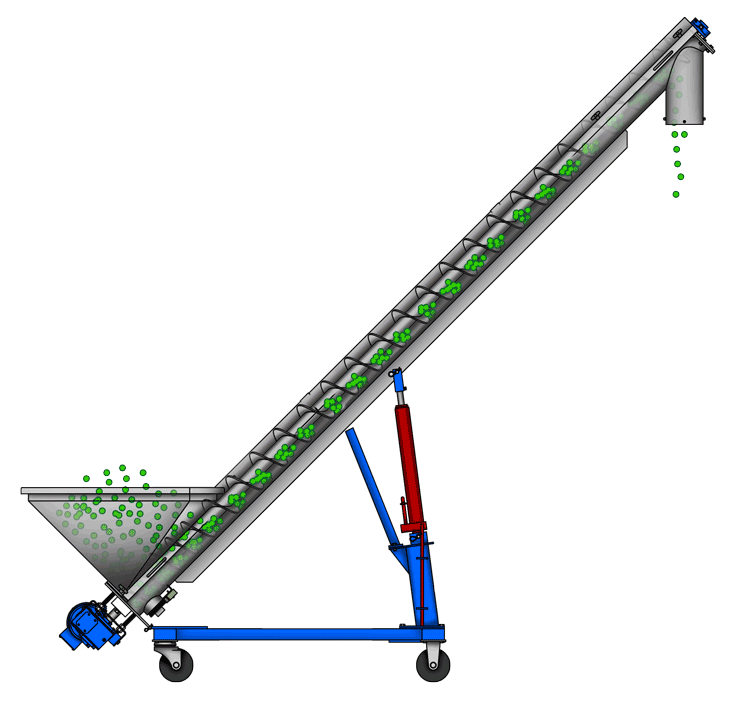

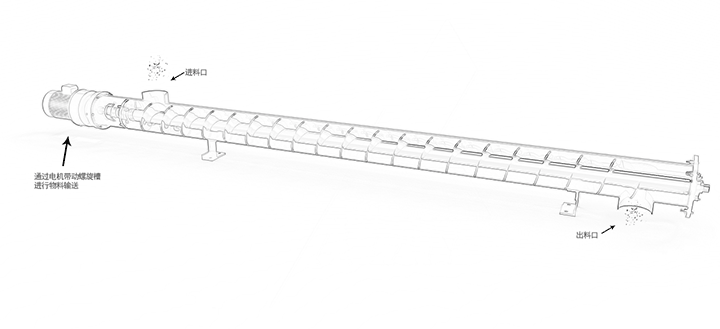

螺旋给料机(螺旋喂料机)将来料均匀地喂送到下道序中,当驱动装置中电动机带动减速机再联轴器传递给螺旋轴,物料从进料口中进入,在螺旋叶片的作用下将物料排出体外。

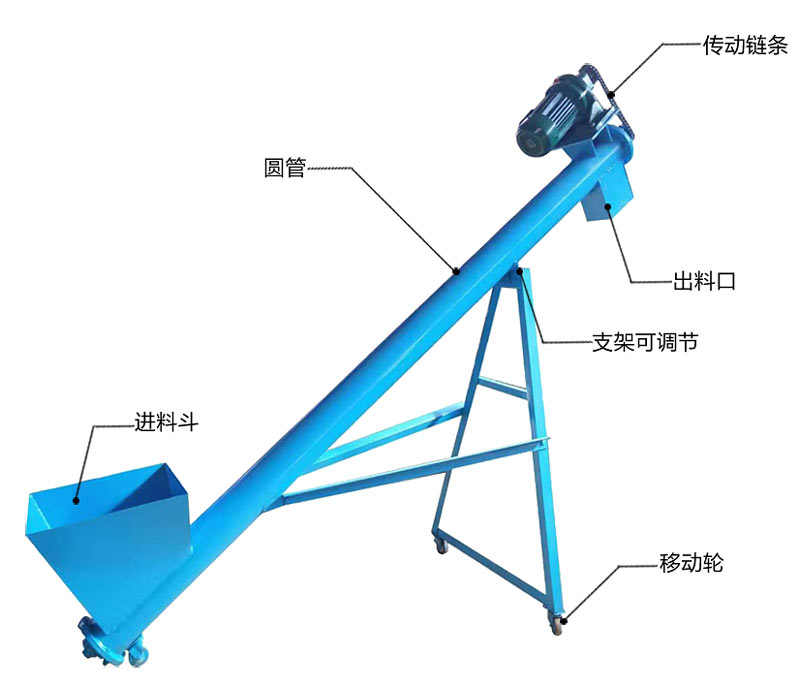

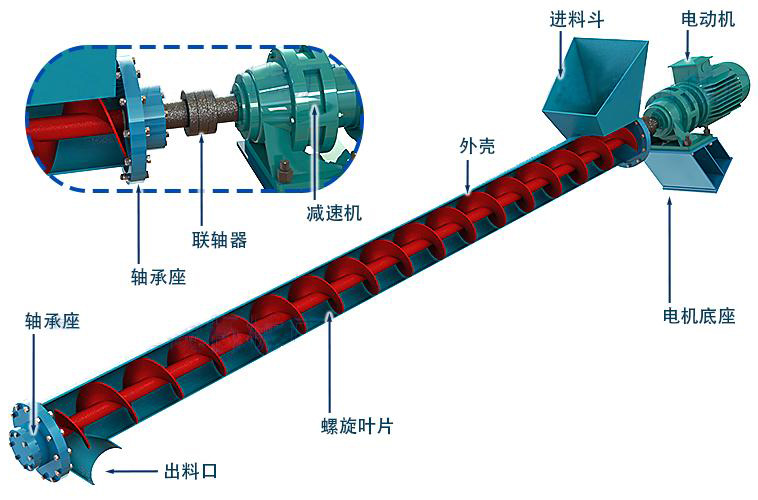

螺旋给料机由卸料装置、螺旋轴、进料装置、驱动装置等部件组成。螺旋给料机(螺旋喂料机)将来料均匀地喂送到下道序中,当驱动装置中电动机带动减速机再联轴器传递给螺旋轴,物料从进料口中进入,在螺旋叶片的作用下将物料排出体外。
进料口:用户可选择圆形或方形两种形状。

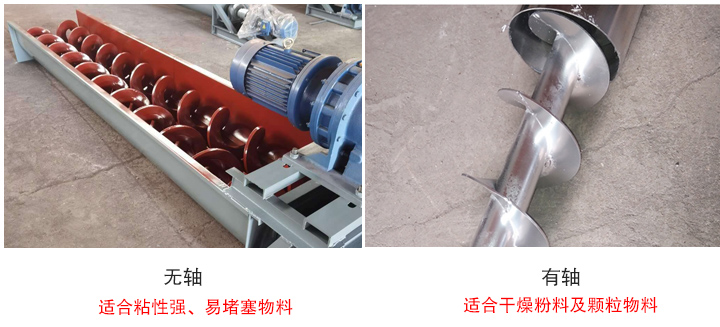

螺旋叶片:按输送材质有有轴和无轴两种,分为碳钢、不锈钢、锰钢三种材质。

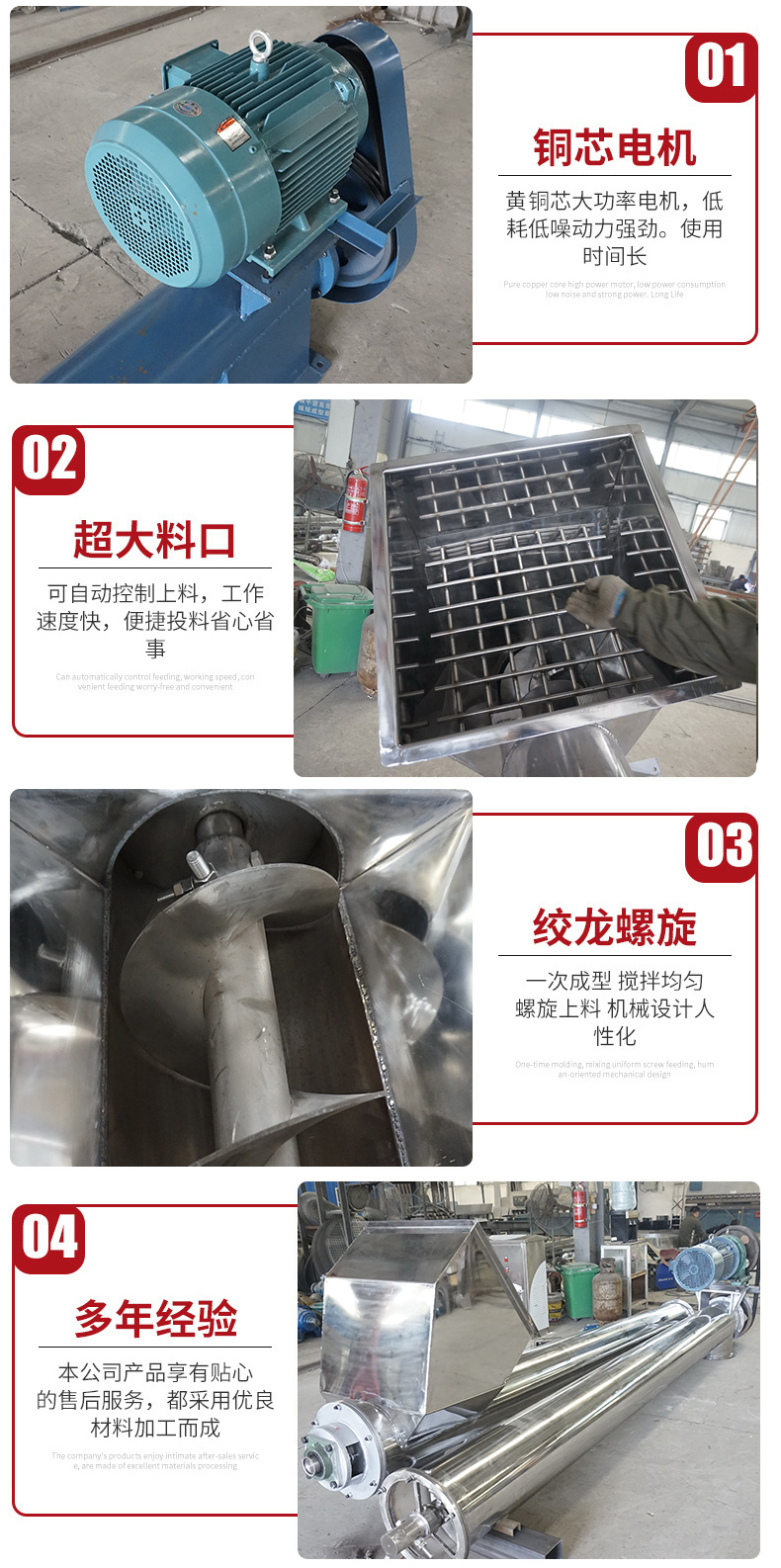

驱动装置:由电机和减速机组成。电机适用于380V,三相,50Hz,防护等级为IP55(户外型),绝缘等级为F级。由齿轮减速器组成,扭矩大,噪音低,不漏油。
出料口:分为方形出料口、手推式出料口、齿条式出料口三种。

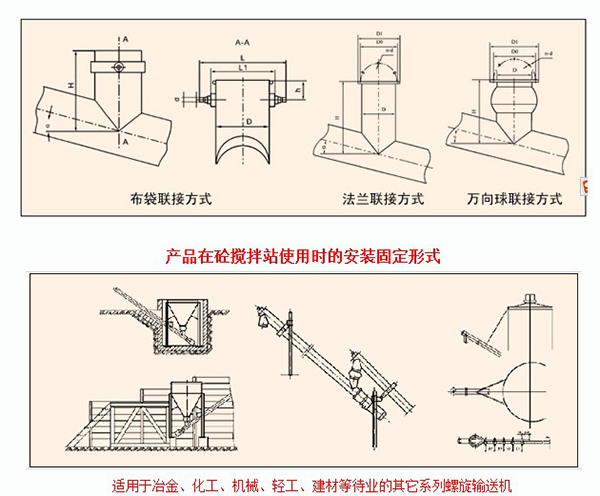

连接方式分为:(直连式、链条式)。

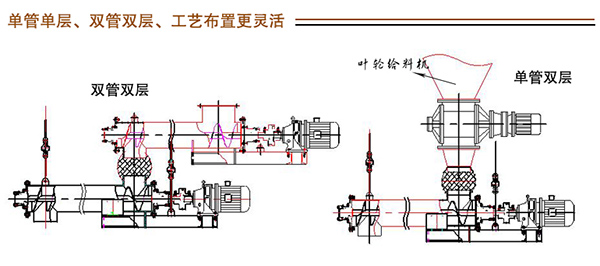

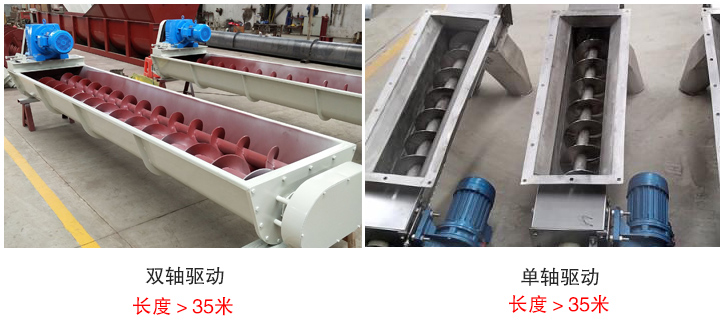

本产品规格有(管式、U型)(单轴、无轴),外壳刀片材质:碳钢、不锈钢。可根据被输送物料的粒度、输送量和输送距离,进行合理选型和设计,做到不卡料、不起拱、出料顺畅。免费提供参数和图纸。以上参数仅供参考,我们可以根据工况免费为您选型设计,详情请咨询大汉机械。

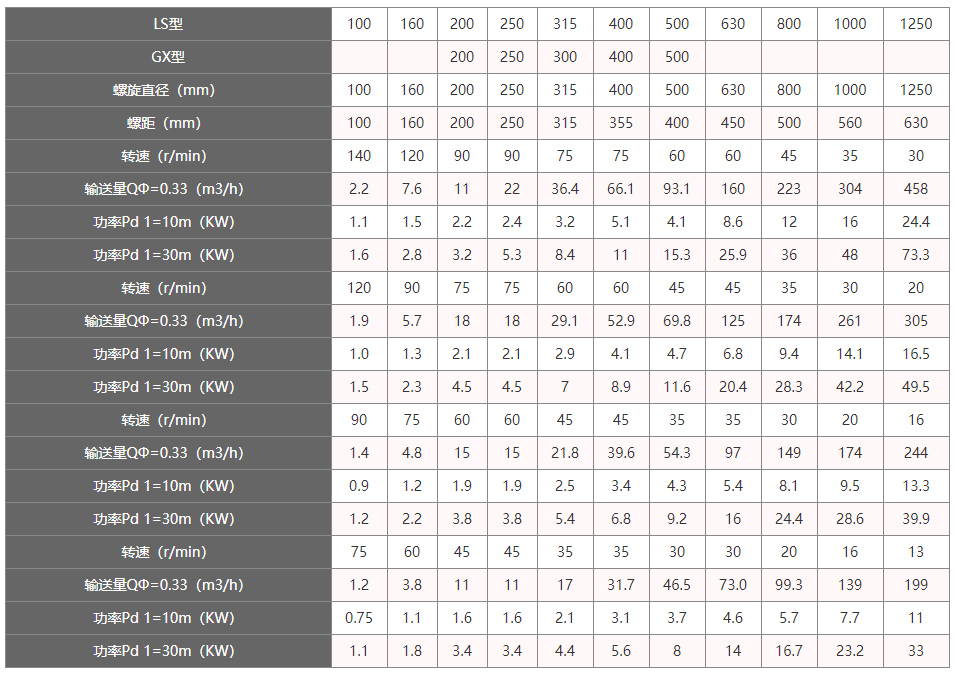

LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、该机安装时尽量做到水平和垂直。
2、螺旋给料机在安装试运行前,应用手盘动联轴器,检查各部运转是否灵活。
3、空运转试车2小时,检查以下情况。
⑴检查螺旋运转方向,以确定电机接线是否正确。
⑵检查有无周期性噪音、震动,检查有无漏油现象。
4、空负荷试车完毕后,应进行负荷试车8小时,检查有无异常现象,同时检查各部是否灵活可靠。待一切都正常,方可投入运行。
