钢芯胶带斗式提升机

TG系列钢芯胶带斗式提升机产品概述:

无轴螺旋输送机——输送污泥,无中心轴,抗缠绕,物料不会堵塞

钢芯胶带斗式提升机是我公司在消化吸收国外技术,结合国内生产使用实践,而研制开发的产品。TG型钢芯胶带斗式提升机广泛适用于建材、冶金、化工、粮食等行业散状物料的提升工作上。

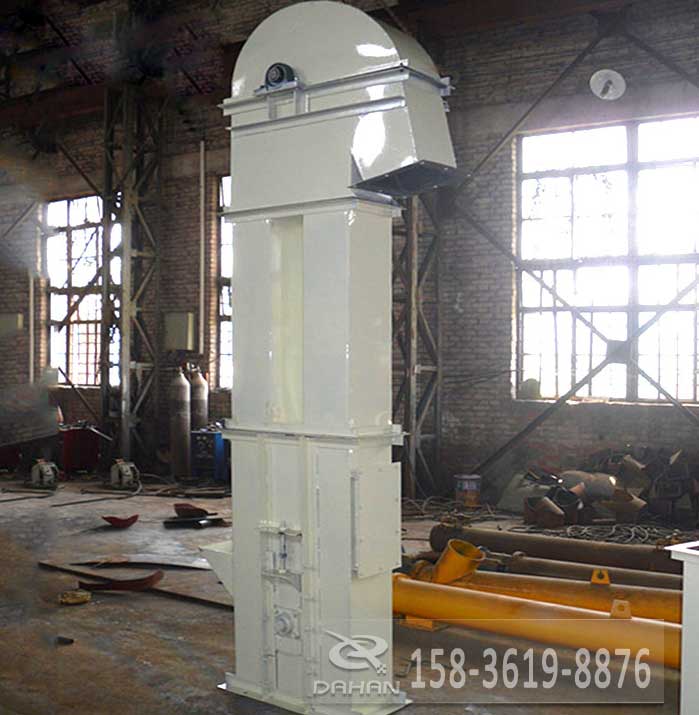

TG型钢芯胶带斗式提升机

TG型钢芯胶带斗式提升机主要技术参数及规格:

规格参数 TG160 TG250 TG315 TG400 TG500 TG630 TG800 TG1000
输送量m³/h 32 70 96 143 206 329 451 686
料斗 容量VO (l) 3 7 10 16 25 39 65 102
斗距t (mm) 260 325 360 410 460 520 580 650
每米长料斗及胶带重(Kg/m) 22 33 33.2 42.2 62.3 78.53 106 145
提升速度m/s 1.4 1.8 1.8 1.8 1.8 1.8 1.8 1.8
大提升高度 100m
注:提升高度超过80时,需特殊设计。

TG系列钢芯胶带斗式提升机的性能与特点:

胶带斗式提升机特点

1.提升范围广。TG系列胶带斗式提升机可提升各种粉状、粒状和块状(≤30mm)物料,物料温度≤120℃.

2.提升高度高。由于钢丝绳胶带强度大,运行平稳,因此TG系列斗式提升机单机提升机高度可达100m。

3.提升能力大。TG系列斗式提升机可提升32-686m3/h 。

4.使用寿命长,运行可靠性好。整机运行的可靠性,高强度的钢丝绳昨晚牵引部件,提升机长期高效运行,长期实践证明。

5.耗用功率小。TG系列斗式提升机与一般提升机相比节约能耗30%以上。

6.操作维修方便。易损件少,维护费用比一般斗式提升机减少80%以上。

7.结构简单,制造成本低,投资少。

8.密封性好,无环境污染。

9.机械尺寸小。TG系列斗式提升机与同等提示量的其他各类提升机相比这种提升机机械尺寸较小。

TG系列钢芯胶带斗式提升机的结构组成:

胶带斗式提升机结构

TG钢丝胶带斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成

1.下部区段,由进料口、下部机壳、改向轮组和张紧装置组成。

2.中部机壳(检修),每台一节,用于安装、检修牵引部件。

3.中部机壳(防偏),通常每隔5节中部机壳放置一个。

4.连接板,通常每隔2节中部机壳放置一个。

5.中部机壳(标准),L=2米。

6.连接框,通常每隔5节中部机壳放置一个。

7.中部机壳(非标),L在0.5~2米之间。一般安装在上部区段一或第二节中部机壳处。

8.上部区段,包括上部机壳和传动滚筒组。

9.驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。

传动装置有右1、右2、左1、左2之分,图一为右1装法

10.室外操作平台。

11.带斗装置。

胶带斗式提升机原理

TG系列钢芯胶带斗式提升机的各部位特点:

1、运行部件:采用特殊设计,带防撕裂的高强度钢丝绳芯胶带,配以专用的胶带接头和料斗固定件使胶带能长期可靠运行,料斗设计布局合理,并有不同型式排列,确保物料连续提升和卸出。

2、驱动装置:采用直交轴硬齿面的减速机与提升机主轴直联,配液力偶合器,慢速检修电机和逆止器,传动装置结构紧凑合理,实现柔性起动。

3、上部装置:滚筒设计采用自动对中装置,滚筒采用高性能橡胶包胶,使用寿命长,摩擦力大;

4、中部机壳:采用优化设计机壳,双通道设计,避免相对高速运行的胶带带来的涡流干扰,附设加强角钢。

5、下部装置:采用齿轮齿条张紧装置,同步调节张紧,尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪。

6、保护装置:本机在头、尾部设置有防跑偏装置,在胶带跑偏时可输送信号至中控室,及时切断主电机电源;在提升机的尾部设有料位控制仪及旋转开关。

钢芯胶带斗式提升机

TG系列钢芯胶带斗式提升机用途:

TG系列胶带斗式提升机适用于干散粉状物料或物料垂直提升,广泛应于建材、冶金、化工、粮食、电力等行业散状物料提升系统,是新型干法水泥厂窑尾入窑生料,生料均化库、水泥库入库物料取代国外同规格产品的替换品。

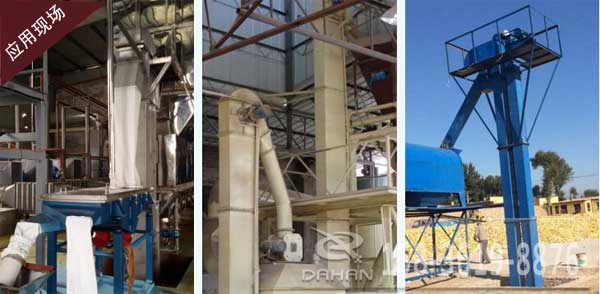

胶带斗式提升机应用
