斗式提升机主要包含TD/D型斗式提升机、NE型板链斗式提升机、TH/HL环链斗式提升机、z型斗式提升机等等。接下来以大汉机械为例,为您统一介斗式提升机型号与参数。

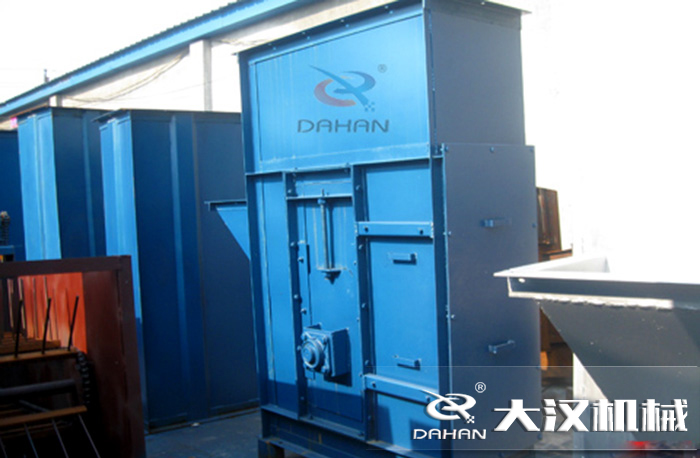

TD型斗式提升机使用功率比较低,输送物料范围广。与传统D型斗式提升机相比,该种类的斗式提升机输送效率高、料斗形式多。它主要是由运行部分(料斗与牵引胶带)、带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,大输送量5.4-2m3/h,提升高度大40m。
适用物料:该种类斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等。
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
NE系列斗式提升机是一种新型的斗式提升机,主要由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。该种类的斗式提升机为板链式、重力诱导卸料的设备,采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料,大输送量10-830m3/h,提升高度大50m。
适用物料:该种类斗式提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度一般控制在250℃以下。
规格 | 提升度 (m) |
提升量 (m³/h) |
允许占百分比 (%) |
节距 ( mm) |
电机功率 (kw) |
||||
10 | 25 | 50 | 75 | 100 | |||||
物料块(mm) | |||||||||
NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
TH系列斗式提升机是一种常用的提升设备,其主要由由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成,该种类的斗式提升机采用混合式或重力卸料,挖取式装料。TH型区别于TD型皮带斗式提升机,其提升量更大、运转效率更高,大输送量5.4-2m3/h,大提升高度为50m。
适用物料:该种类斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等。
规格 | 提升高度 (m) |
输送量 (m³/h) |
物料块 (mm) |
斗距 (mm) |
电机功率 (kw) |
TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
z型斗式提升机增加了下水平段和上水平段,外形看起来形似英文字母"Z",主要用于提升小块状,粒状及粉末状等非黏性物料,本提升机可以实现多点卸料,降低物料破损率。可根据客户现场定制,水平高度≤40米,垂直高度≤50米。
型 号 | ZD-3 | ZD-6 | ZD-10 | ZD-15 | ZD-20 | ZD-25 | ZD-30 | ZD-35 | ||
输送量 | 100% | m³/h | 6 | 15 | 22 | 30 | 45 | 56 | 68 | 80 |
75% | 4.5 | 11 | 16.5 | 22.5 | 33.5 | 42 | 51 | 60 | ||
料斗 | 斗容 | L | 3 | 6 | 10 | 15 | 20 | 25 | 30 | 35 |
斗宽 | mm | 370 | 470 | 870 | 500 | 560 | 690 | 815 | 940 | |
斗距 | mm | 228.6 | 330 | |||||||
链条 | 节距 | mm | 38.1 | 66 | ||||||
条数 | —— | 2 | ||||||||
单条链条破断载荷(kv)(最小值) | —— | 37.6 | 90 | |||||||
链轮 | 齿数 | —— | 26 | 22 | ||||||
节圆直径 | mm | 316.09 | 463.75 | |||||||
料斗运行速度 | m/s | ≤0.3 | ≤0.25 | |||||||
传动轴转速 | r/min | ≤0.3 | ||||||||
提升高度 | m | ≤4.5 | ||||||||
水平输送距离 | m | ≤100 | ||||||||
总功率 | KW | 0.75~22 | 1.1~22 | 2.2~22 | 5.5~22 | 5.5~30 |
以上是大汉公司常用的斗式提升机型号与参数,如果您对于斗式提升机还有疑问或有意愿购买,我们热情欢迎广大新老客户前来合作洽谈、咨询业务,期待着与您携手并进,共创双赢!
