Z型斗式提升机

Z型斗式提升机产品概述

进料、输送、卸料全过程，降低物料破损率，可单点或多点自动下料

Z型斗式提升机适用于单一水平，水平+垂直+水平或在一条直线上可任意拐弯组合形式输送块状、颗粒状、粉状等松散物料的提升机，尤其适用于需要单机多点入料、多点卸料输送物料的提升机。其它常用名：转斗式提升机，诱导斗式提升机，Z型提升机，Z型上料机，Z型斗提机，C型提升机，C型上料机，C型斗提机，S型提升机，链斗式提升机，料斗式提升机。

有特殊要求的C型、z+c混合型的提升机，通用部分也参照适用。

本机机壳采用分段式组合，水平长度及提升高度任选。布置灵活，占地少；节省厂房空间，减少地坑深度；机器运行安全可靠，平稳无噪声、不撒料，不泄料、无飞尘，易拆易修。

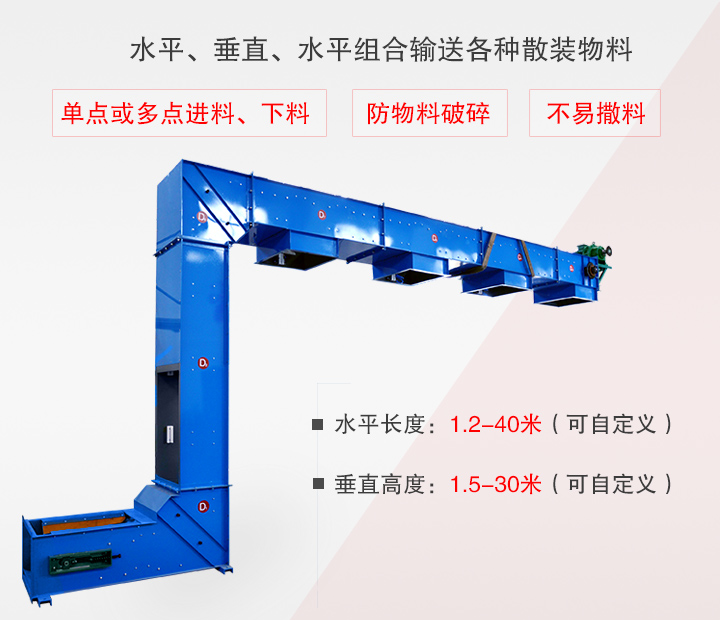

水平-垂直-水平组合输送：水平长度1.2米-40米，垂直高度1.5米-30米，可根据客户现场设计。

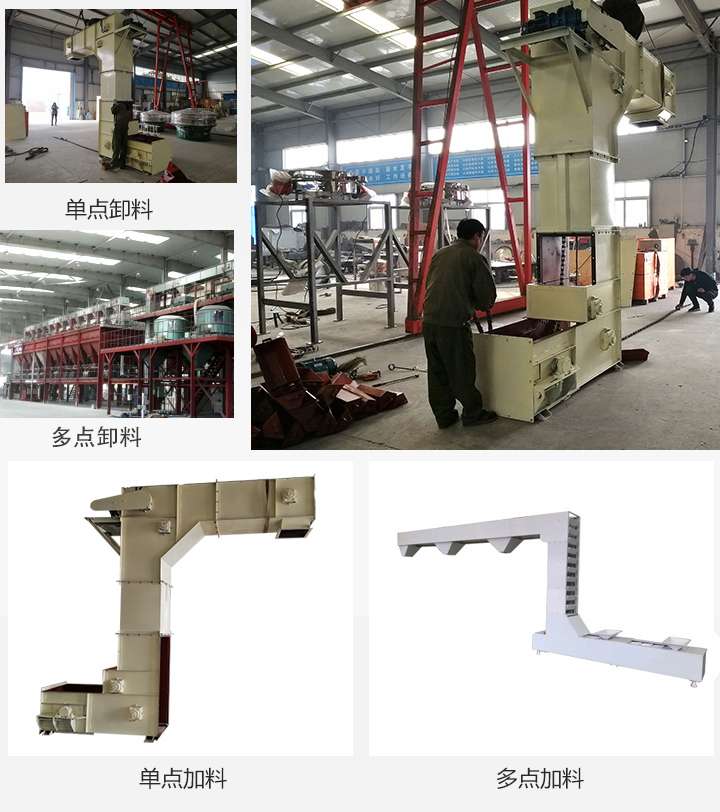

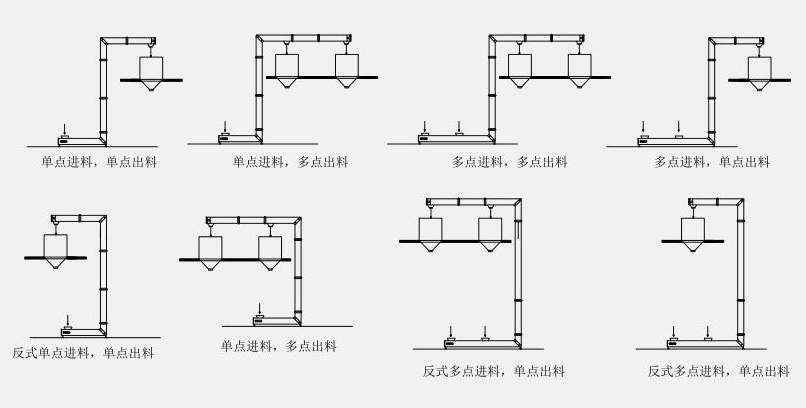

布置灵活：z型供料、c型供料、z-c型混合型供料、多点上料，多点下料。

Z型斗式提升机的适用范围

Z型斗式提升机可广泛应用于各种需要柔和处理的环境。Z型供料，C型供料，Z—C混合型供料及多点上料，多点下料等场合。目前多用于称重包装机的供料，色选机的供料及复选供料，自动化生产线的立体循环上下料,全自动称重配料系统的多点供料。

我们的产品目前正常运行在以下自动化生产产业中：宠物食品业，膨化食品业，饲料行业，糖果行业，干鲜果品业，保健食品业，粮食精加工处理业，化工医药业，五金电料业，军工制造业等等。

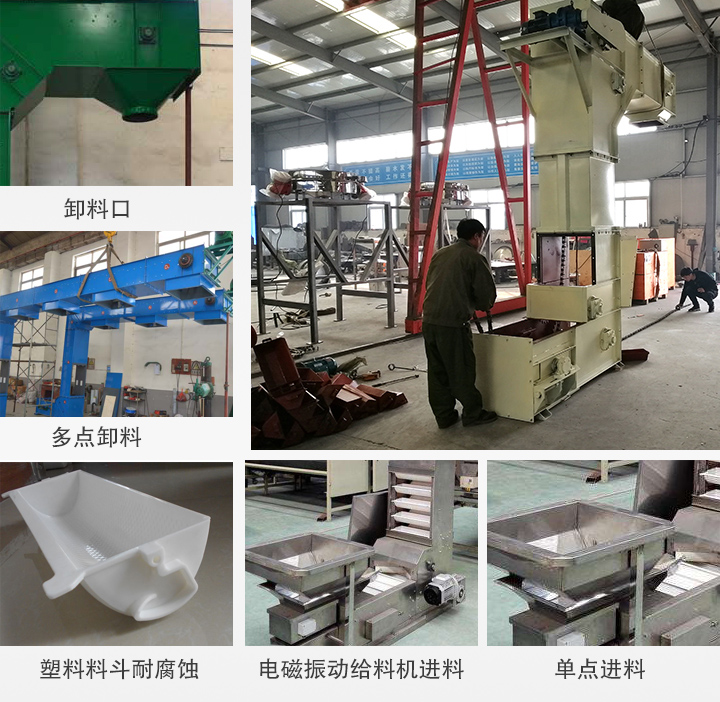

Z型斗式提升机特点

Z型斗式提升机集物料的水平输送与提升为一体。用提升机一台可替代传统的水平输送＋提升＋水平输送三台设备使用。具有以下特点：

1、Z型提升机具有颗粒物料不破损物料的特点，比重轻的物料提升效果好。

2、水平长度为1.2-40米，垂直高度为1.5-30米，可根据用户现场自定义设计。

3、可单点或多点自动下料，适用于一排多个料仓供料。

4、料斗采用密集布置，整机壳体密封，不易撒料，减少运行过程的物料泄漏导致的粉尘飞扬。

5、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。

6、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。

7、牵引件为低合金高强度圆环链，经适当的热处理后，抗拉强度和耐磨性，使用寿命长。

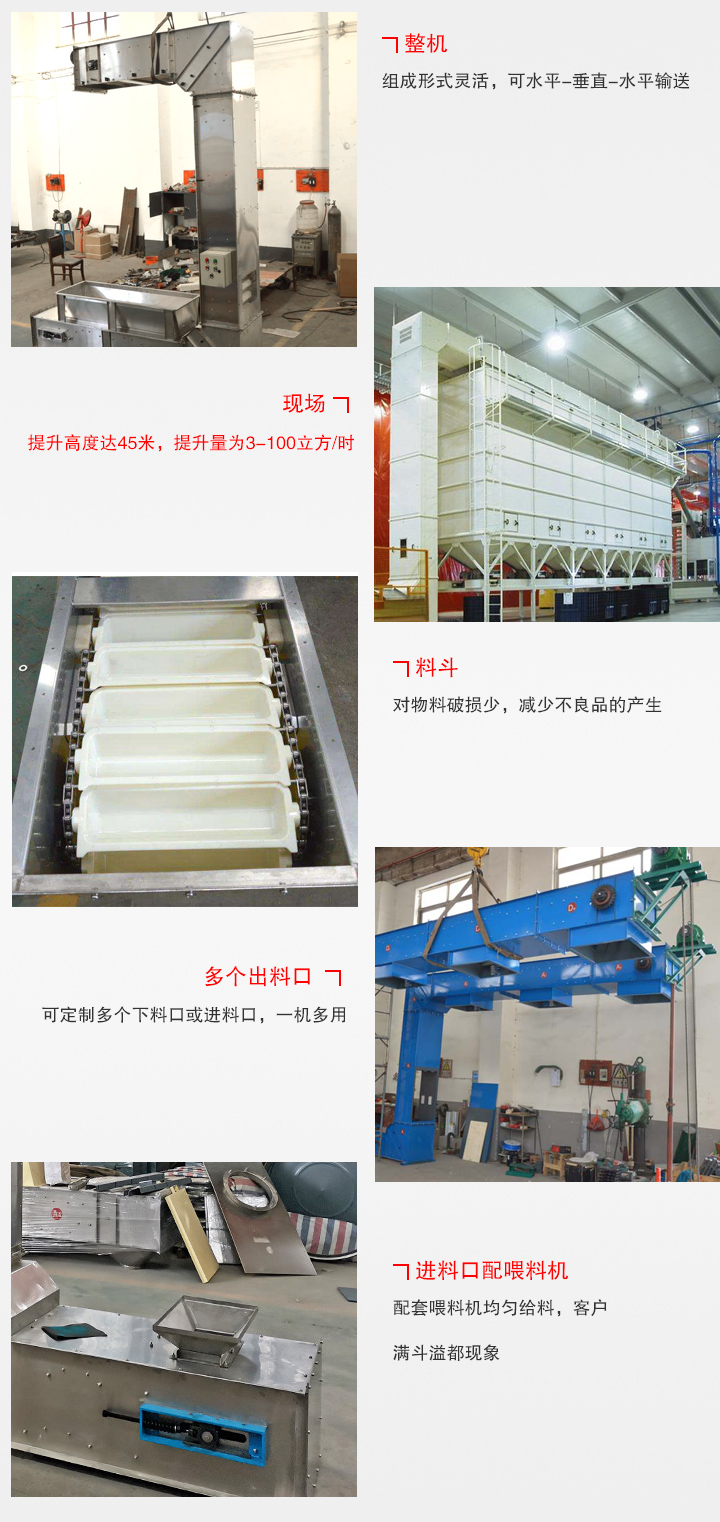

Z型斗式提升机相比其他输送机有何优势？

1、组成形式灵活，可水平-垂直-水平提升物料。

2、防物料损伤，进料、输送、卸料全过程，对物料本身无破损，降低废品率。

3、提升量大，提升高度可达40米，提升量每小时在3-100立方，可根据客户现场进行设计。

4、多点下料，可单点或多点自动下料，适应于一排多个料仓供料。

5、防溢料，可配套振动喂料机，流入式匀速喂料，克服了满斗溢料的现象。

6、密封运行无污染，整机壳体密封，运行过程中无泄漏、无粉尘飞扬。

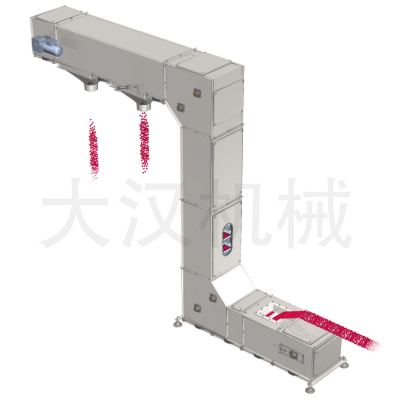

z型斗式提升机工作原理

物料从进料口进入料斗，随着z型斗式提升机链条提升到顶部，绕过顶轮后向下翻转，Z型斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下面或上面的传动滚筒和上下面的改向滚筒上。链传动的Z型转斗式提升机一般装有两条平行的传动链，上面或下面有一对传动链轮，下面或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

Z型斗式提升机标准配置有扭力保护器，当采用金属料斗时，故障卡斗机器不转，同时报警灯亮起，避免了事故发生，安全可靠；转斗式提升是在封闭的壳体内，通过悬挂在链条上的料斗输送物料，能水平--垂直--水平的组合输送。可以单点或多点加料，通过特殊设计的卸料装置完成单点或多点卸料。

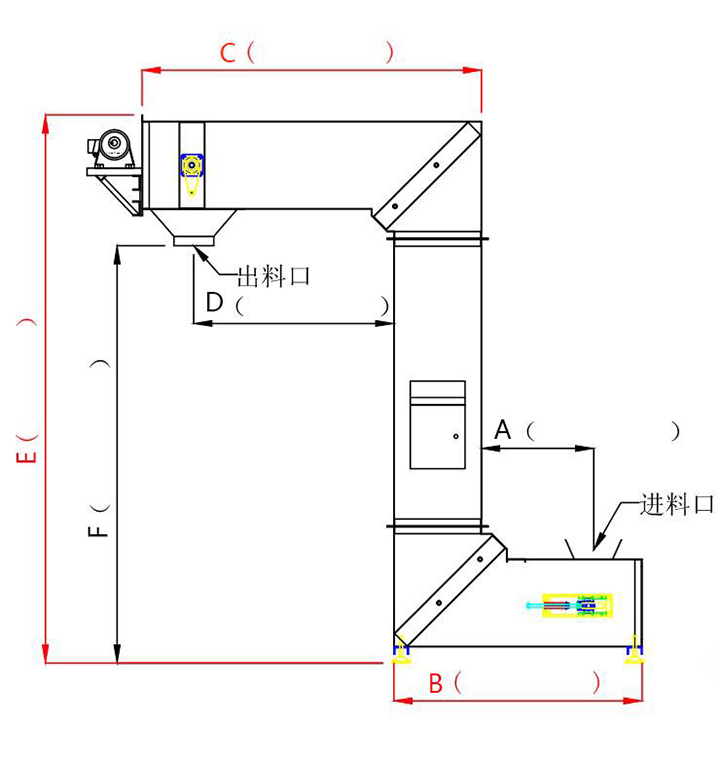

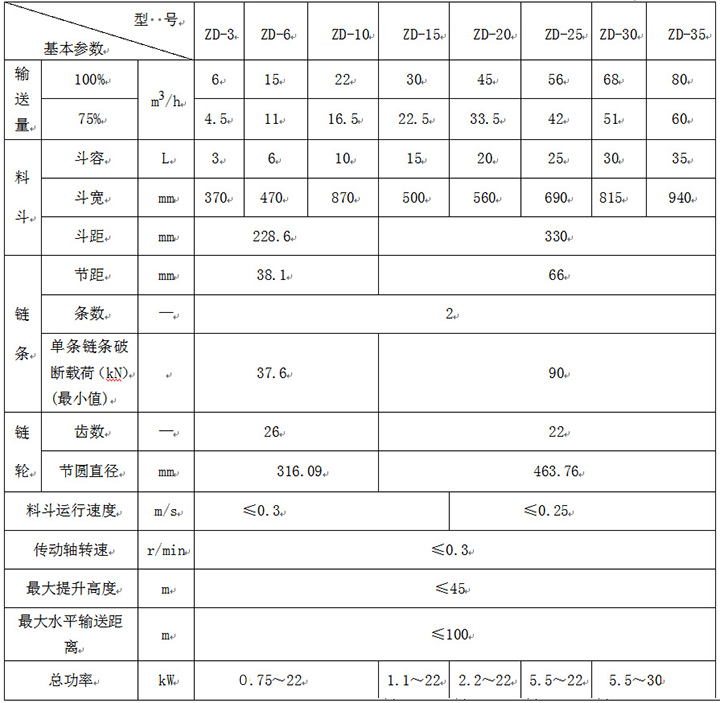

Z型斗式提升机结构图及技术参数

型 号			ZD-3	ZD-6	ZD-10	ZD-15	ZD-20	ZD-25	ZD-30	ZD-35
输送量	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容	L	3	6	10	15	20	25	30	35
	斗宽	mm	370	470	870	500	560	690	815	940
	斗距	mm	228.6			330
链条	节距	mm	38.1			66
	条数	——	2
	单条链条破断载荷（kv）(最小值)	——	37.6			90
链轮	齿数	——	26			22
	节圆直径	mm	316.09			463.75
料斗运行速度		m/s	≤0.3			≤0.25
传动轴转速		r/min	≤0.3
提升高度		m	≤4.5
水平输送距离		m	≤100
总功率		KW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30

z型斗式提升机结构上与传统垂直斗提机相类似，采用链斗取料输送，而在进料和出料上有所改动，增加上下水平段的输送部分（最短1.5米），便于客户水平距离的输送，减少客户再次购买其他水平输送情况，且水平段部分，z型斗式提升机可以实现多点下料，下料口数量和位置，可根据客户实际需求来定。

z型斗式提升机用户可选择配置

z型斗式提升机根据提升物料及用户要求，可选用不同材质、不同配置

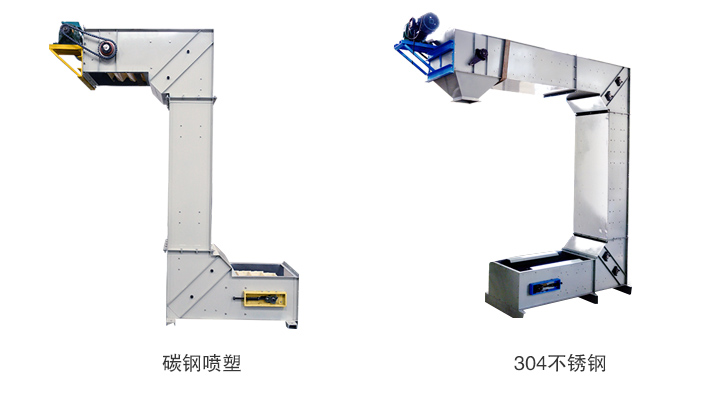

机箱：半封闭机箱—防尘机箱—气密机箱—不锈钢机箱—碳钢喷涂机箱。

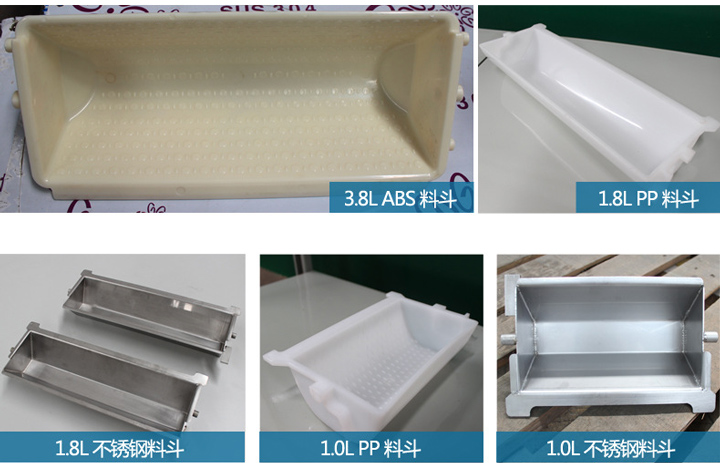

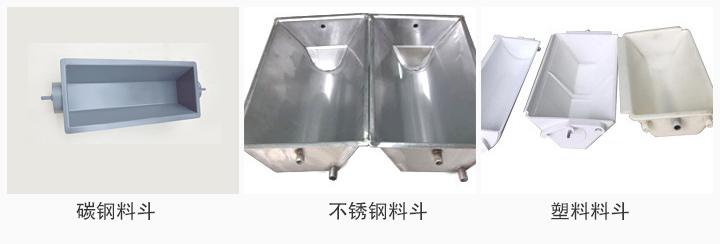

料斗：不锈钢料斗—碳钢料斗—食品朔料料斗。

驱动：防爆减速机，普通减速机。

链轮：合金钢链轮—不锈钢链轮。

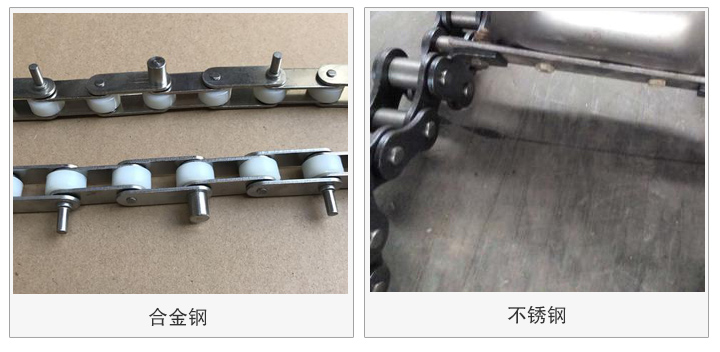

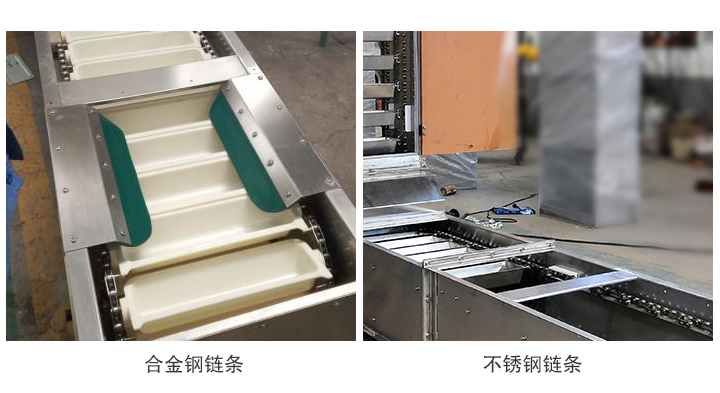

链条：合金钢链条—不锈钢链条。

控制：手动启动停止，自动启动停止，变频控制。

其它：整机防爆，内置强制通风系统，自动料斗清洗系统，自动加油系统。

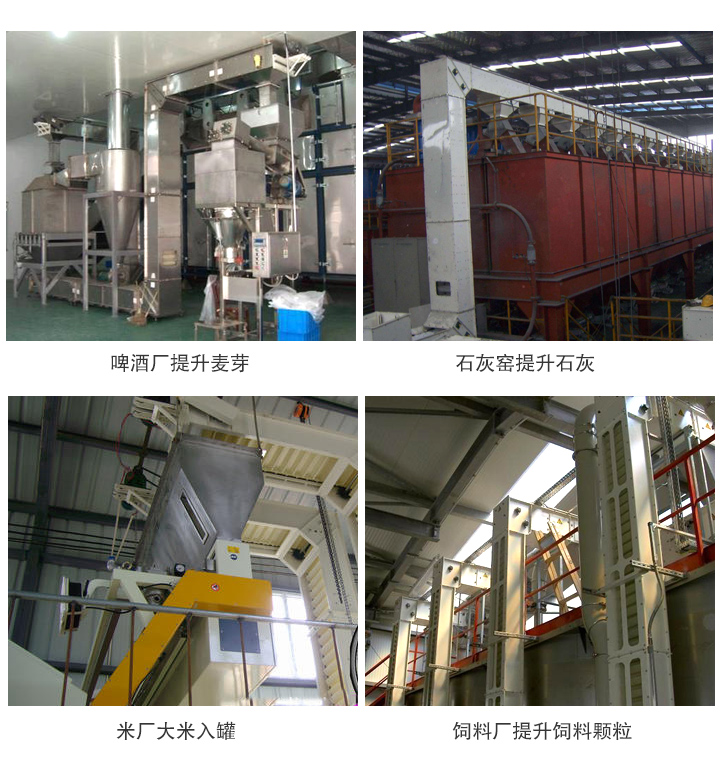

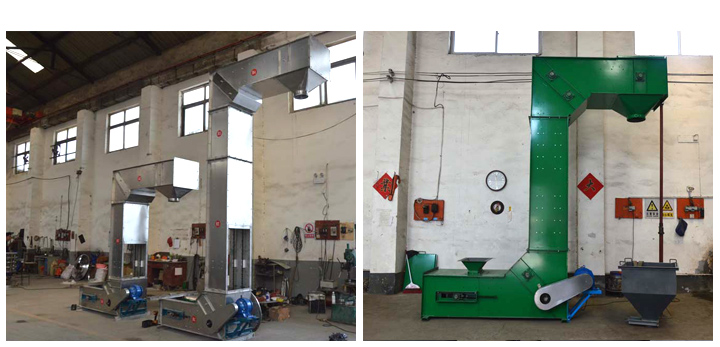

客户现场

Z型斗式提升机厂家

新乡大汉机械厂是一家专业从事物料搬运设备制造的厂家，提供各种类型的提升机产品，其中包括Z型斗式提升机。作为一种常见的提升机类型，Z型斗式提升机具有独特的结构和优越的性能。它采用了特殊设计的斗形状，使得物料在提升过程中更加稳定，减少了物料的回流和堆积现象。新乡大汉厂作为一家专业的提升机制造厂家，拥有先进的生产设备和技术团队，致力于为客户提供高质量的产品和优质的服务。此外，还能根据客户的具体需求进行定制设计，以满足不同行业的特殊要求，以其专业的制造能力和优质的产品质量，为客户提供可靠的物料垂直输送解决方案。

Z型转斗式提升机基本要求

1、z型斗式提升机应符合本标准的要求，并应按照规定程序批准的图样及技术文件进行制造。

2、提升机结构性能和制造质量、使用范围应符合《煤矿安全规程》和JB8516-1997等标准规定。

3、隔爆提升机的电气控制设备应符合GB 3836.1、GB 3836.2、GB 3836.4的规定，且应经国家授权的防爆检验机构进行防爆检验，并取得煤矿矿用产品安全标志证书。

4、提升机所用的原材料、标准件、外购件均应符合现行国家标准和行业标准的有关规定。

5、提升机的通用件、易损件、备用件应保证质量与互换性。

6、凡本标准未予规定的机械加工和装配等技术要求，均应符合现行国家标准和行业标准的有关规定。

7、当减速器工作环境温度低于8℃时需增设加热装置，高于35℃时需增设冷却装置。

8、在主机正常运转情况下，减速器使用寿命不少于50000h。

9、钢丝绳安全系数应符合表1的规定。
