移动皮带输送机

移动皮带输送机产品概述

大型移动皮带输送机介绍

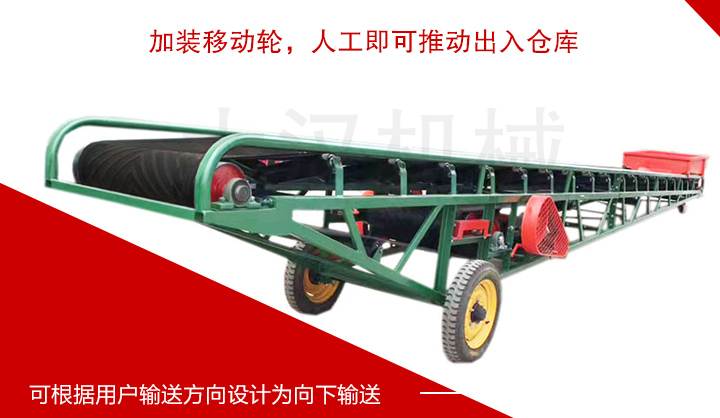

移动皮带输送机也叫移动式皮带输送机,简称移动式输送机,在底部安装移动轮,移动灵活,且具有自动转向的功能,可以根据物料的堆放位置随意移动,人工即可推动出入仓库,主要用于装卸地方变动的场合,例如:建筑工地,煤场等,使用较为方便。

移动皮带输送机可分为可升降型和不可升降型

移动皮带输送机有电动、手动升降两种型式,具有快、慢两种速度、以适应散运、包装的不同要求,提高了设备的利用,机架两旁装有旁导管,防止粮包在输送时掉包,并在进料斗两侧装置有调节手柄,将侧板撑起、防止粮食撒漏,便于散装粮食输送。大、小走轮均采用实心胶轮,防止压碎粮食和仓库地面。

移动皮带输送机分类

产品分类

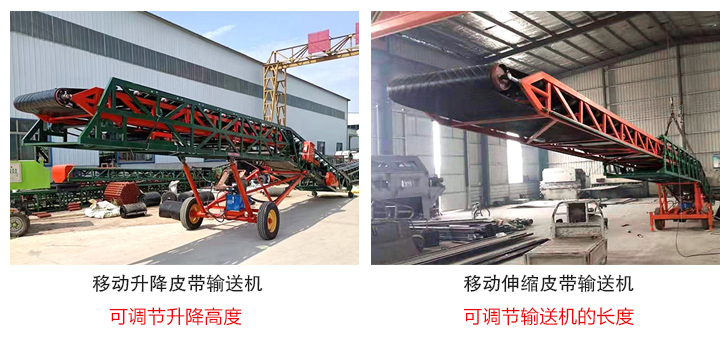

1、移动升降皮带输送机:可根据料仓或货车的高度来调节升降的高度,常用来短途输送装卸散体物料或成件物品。移动升降式皮带输送机一般配有两个充气轮胎,两个万向轮,移动灵活方便,常见的有长度6米、8米、10米、12米等,宽度有500、600、650、800mm等型号,也可根据用户的特殊需求定制。

2、移动伸缩皮带输送机:也叫移动式装车输送机,可以在长度方向上自由伸缩,随时控制输送机的长度。可双向运转输送物料,可与其它输送设备和物料分拣系统配合使用,实现物料出入库或车辆装卸的自动化生产。

产品分类

移动皮带输送机用途

移动皮带输送机主要适用于建筑工地、矿山、工厂、采石场、车站、码头、仓库、煤矿场等装卸地经常交换的场合,运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品,其运行平稳,并可以上下坡传送。

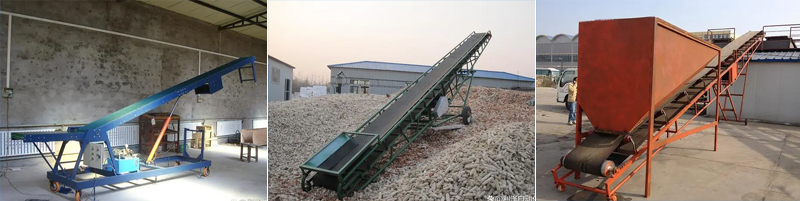

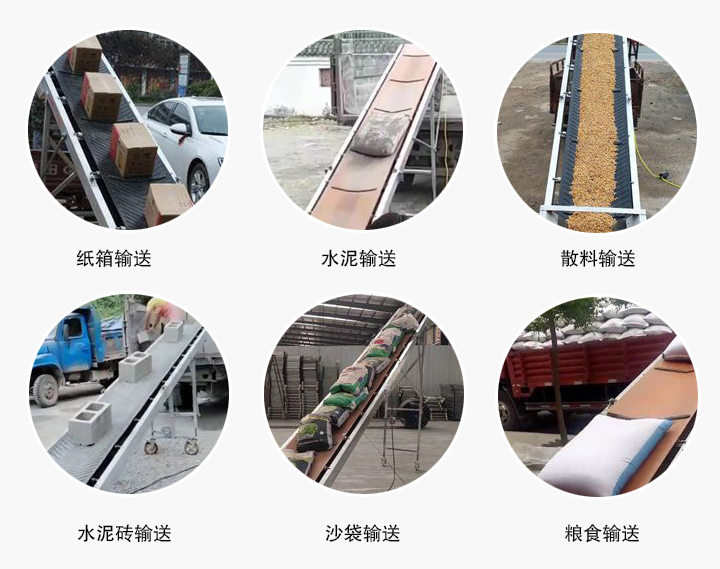

移动式皮带输送机应用

移动皮带输送机视频

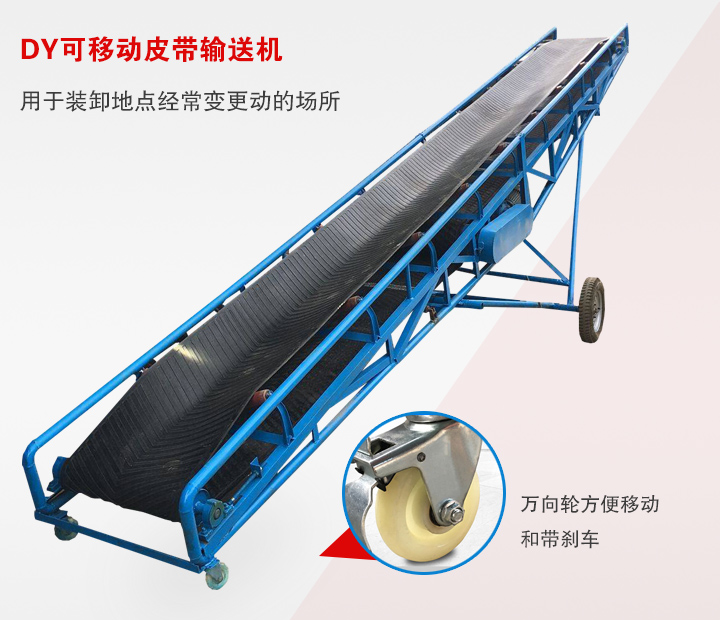

移动皮带输送机的特点

可移动式皮带输送机特点

1、可以根据使用环境以及使用条件的不同,在底部安装移动轮、充气轮胎、滑动轮等,可以根据物料的堆放位置随意移动,人工即可推动出入仓库。

2、有5米、8米、10米、12米、15米、18米、20米等规格,带宽有B500、B650、B800、B1000等规格。

3、下端大、小走轮采用实心胶轮,防止压碎物料和水平地面,并装有滚珠轴承,具有自动转向的功能,保证了机器轻便灵活。

4、可以在机身尾部加装导料槽和挡板,可以防止物料滑落。

5、采用高精度、硬面齿轮,承载能力高,比软口罩轮高2-3倍,使用寿命长达10年。

6、结构聚拢,占地面积小,可减少50%以上,重量轻、体积小,可缩小50%。

DY移动皮带输送机的工作原理

移动皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送袋卸料端卸出。

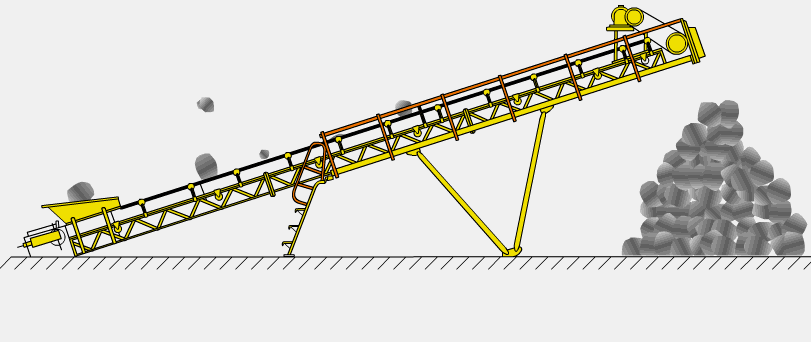

皮带输送机工作原理图

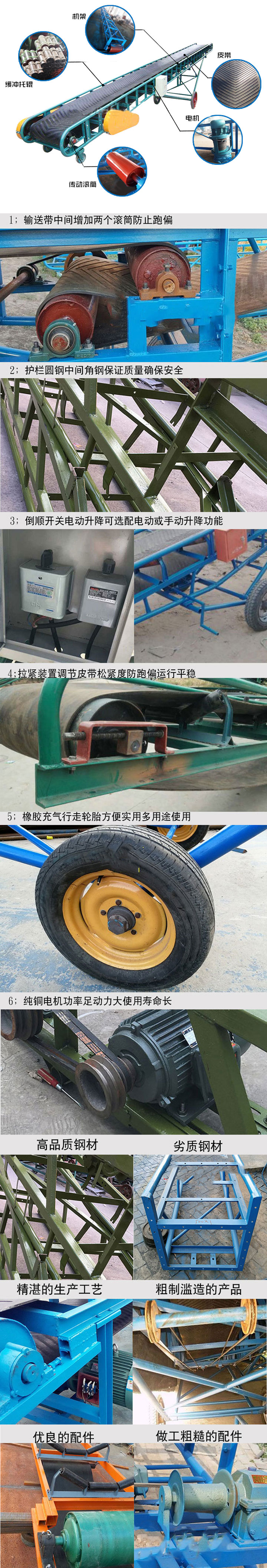

移动皮带输送机结构

移动皮带输送机主要由行走轮、输送带,托辊、滚筒、松紧装置等部分组成。

产品结构

1、行走轮:分为充气轮胎和钢轮两种。

2、驱动部分:由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。

根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

3、滚动部分:分传动滚筒和改向滚筒两大类。

4、托辊部分:分槽形、平行、调心和缓冲托辊等。

5、清扫部分:分弹簧清扫器和空段清扫器。

6、卸料部分:分固定式犁式卸料器和电动卸料器。

7、制动部分:有带式逆止器和滚柱逆止器两种。

8、附件:在罩壳、导料槽、漏斗等。

移动皮带输送机技术参数

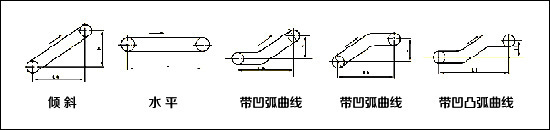

可移动式皮带输送机技术图

皮带宽度
(毫米)
输送长度(m)
功率(kw)
输送速度
(米/秒)
输送量
(t/h)
B400 ≤10 12-15 15-30 1.25-2.0 30-60
3 3-4 4-7.5
B500 ≤10 12-15 15-30 1.25-2.0 40-80
3 4-5.5 5.5-7.5
B650 ≤10 12-15 15-30 1.25-2.0 80-120
4 7.5 7.5-11
B800 ≤10 12-15 15-30 1.25-2.0 120-200
4 7.5 7.5-15
B1000 ≤10 10-20 20-40 1.25-2.0 200-320
5.5 7.5-11 11-22
B12000 ≤10 10-20 20-40 1.25-2.0 290-480
7.5 7.5-15 15-30
B1400 ≤10 10-20 20-40 1.25-2.0 400-680
11 15-22 22-45
B1600 ≤10 10-20 <20-50 1.25-2.0 00-1080
15 22-30 30-75
B1800 ≤10 10-20 <20-50 1.0-2.0 200-1500
18.5 30-45 45-110
B2000 ≤10 10-20 <20-40 1.0-2.0 1000-20000
22 45-55 55-132
B2400 ≤10 10-20 <20-40 1.0-2.0 1500-3000
30 55-75 75-185

移动皮带输送机现场案例

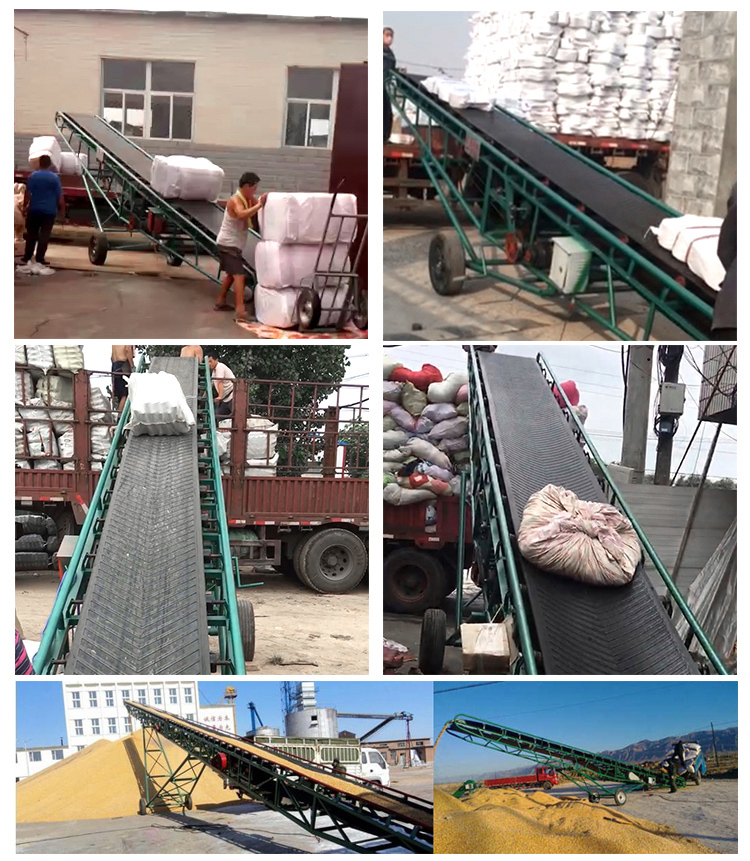

现场图片

移动皮带输送机选型须知

1、分析输送物料:针对不同物料的属性(如:温度、酸碱性等)选择皮带材质不同,如橡胶带适用于工作环境温度-15~40°C之间,物料温度不超过50°C,塑料带具有耐油、酸、碱等优点,但对于气候的适应性差,易打滑和老化。

2、选型合适的带速:不同物料,应用场景、输送距离,工艺要求,皮带晕妆速度也不一样,对于输送粉尘量大的物料,一般采用0.8~1m/s的带速,当输送细碎的物料或小块物料时,允许带速为3.15m/s。输送距离越短,倾角越大,带速应越低,当移动皮带输送机较宽时,应选择较高的带速。

3、明确产量:胶带宽度500、600、650、800mm,1000、1200、1500等,对于输送量大的用户,应选择带宽宽的移动式皮带输送机。

4、输送线路要求:主要包含输送倾角、长度、输送高度等,针对不同用户的输送要求还可采用不同的设计。
