板链斗式提升机

板链斗式提升机

产品简介:板链斗式提升机简称板链提升机,链条为合金钢高强度板式链条,耐磨性好,采用全封闭结构,链速低,无回料现象,无粉尘溢散,环境污染少。

提升量:15-800立方/时

提升高度:40米

物料温度:250℃以下

应用:适合各种粉状、块状、散状物料的垂直提升,如:矿石、煤、水泥、水泥熟料等。

全国统一销售热线:0373-268 2333

在线报价

NE系列板链斗式提升机产品概述

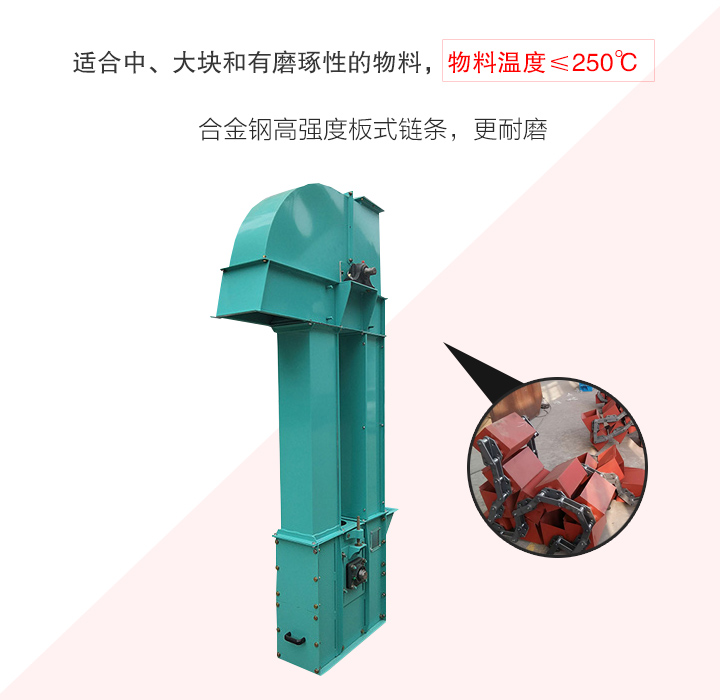

板链斗式提升机垂直提升鸡精

板链式斗式提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。

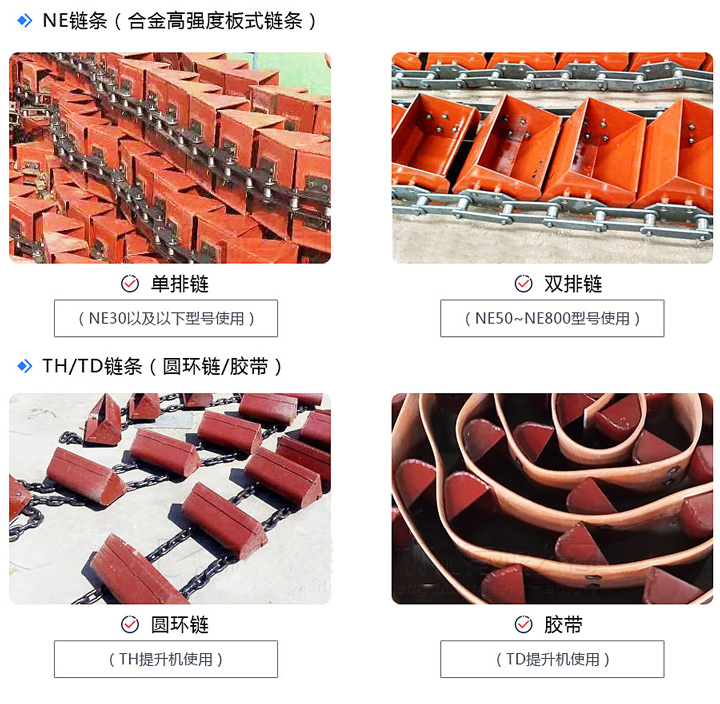

板链斗式提升机采用板式链条为牵引件,适合输送磨琢性物料

NE板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠,驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

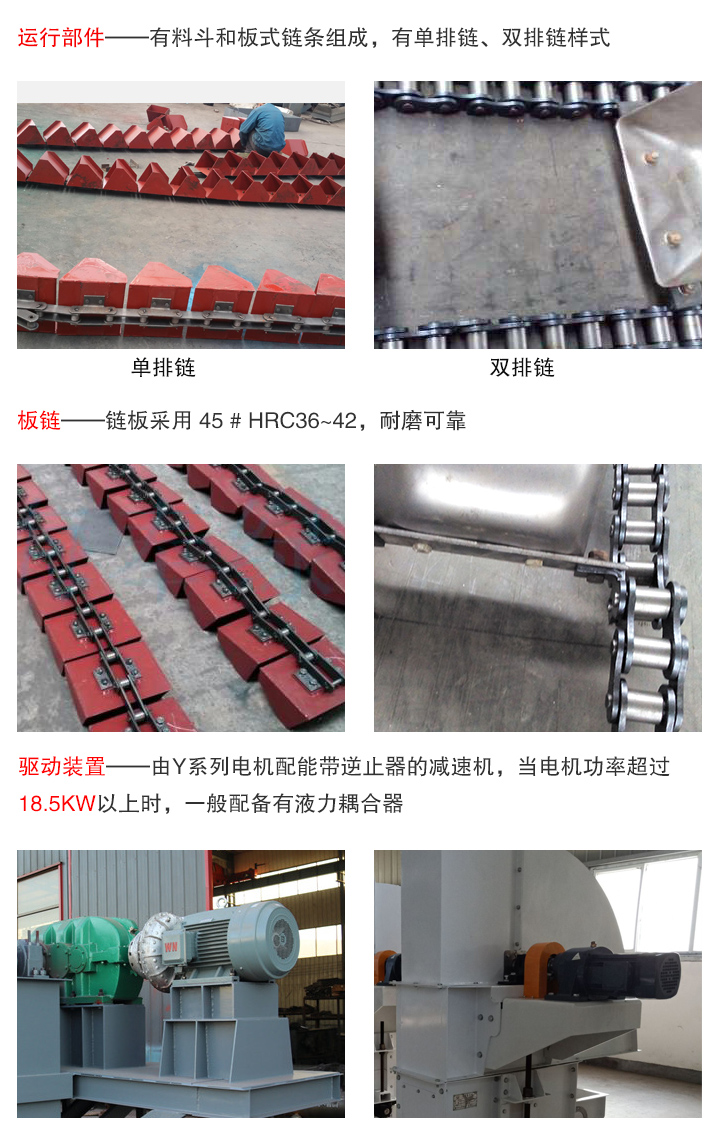

板链斗式提升机链条

NE板链式斗式提升机在各工业国家应用极广。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机主要特点

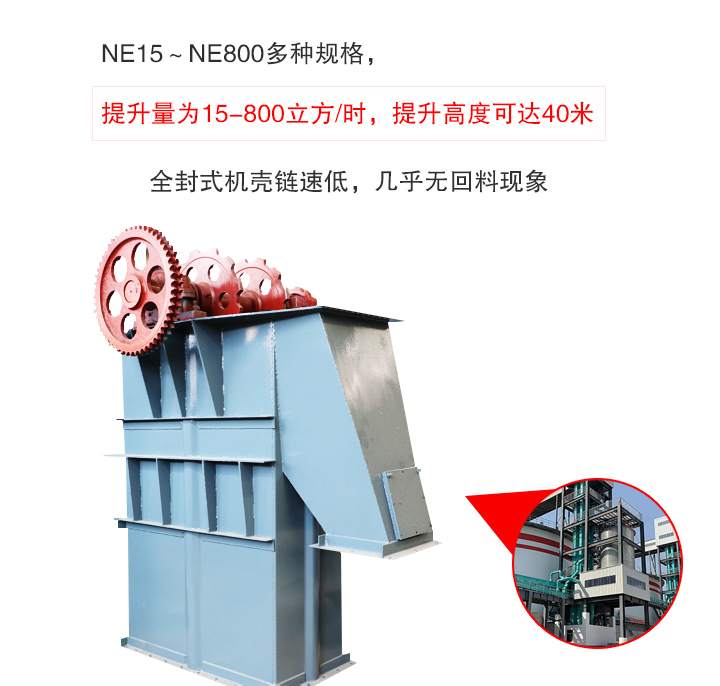

板链斗式提升机提升量大、无回料

1.密封性好,环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低,由于能耗低和维修少,使用成本极低。

4.运行可靠,先进的设计原理,保证整机运行的可靠性。

5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。

NE系列板链斗式提升机主要结构

板链斗式提升机结构和原理

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE系列板链斗式提升机主要部件特点

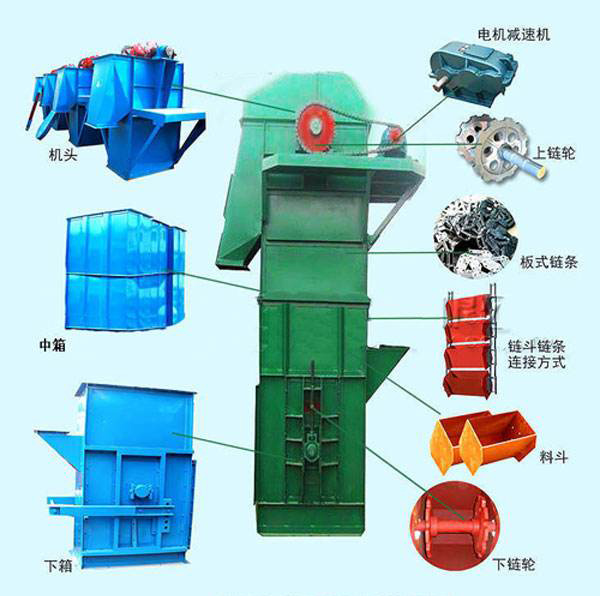

板链斗式提升机结构图

1、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。

3、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4、上下链轮采用 :ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5、板链:链板采用 45 # HRC36~42 。

a、板链斗式提升机采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(o.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

NE系列板链斗式提升机工作原理

板链斗式提升机原理

NE系列板链斗式提升机是流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,因此无功功率损耗少,噪声低,寿命长。

NE系列板链斗式提升机技术参数表

型号 输送量(m3/h) 颗粒mm 物料松散密度(t/m3) 提升高度m 功率范围km
NE15 10~15 40 0.6~2.0 35 1.5~4
NE30 18.5~31 55 0.6~2.0 50 1.5~11
NE50 35~60 60 0.6~2.0 45 1.5~18.5
NE100 75~110 70 0.6~2.0 45 5.5~30
NE150 112~165 90 0.6~2.0 45 5.5~45
NE200 170~220 100 0.6~1.8 40 7.5~55
NE300 230~340 125 0.6~1.8 40 11~75
NE400 340~450 130 0.6~1.8 30 18.5~90
NE500 450~550 140 0.6~1.8 30 30~110
NE600 550~660 150 0.6~1.8 30 37~132
NE800 680~830 165 0.6~1.8 30 ~160
型号 提升物料颗粒/mm
允许大颗粒比例/%
10 25 50 75 100
NE15 65 50 40 30 25
NE30 90 75 58 47 40
NE50 90 75 58 47 40
NE100 130 105 80 65 55
NE150 130 105 80 65 70
NE200 170 135 100 85 70
NE300 170 135 100 85 70
NE400 205 165 125 105 90
NE500 240 190 145 120 100
NE600 240 190 145 120 100
NE800 275 220 165 135 110
型号 输送量
(m3/s)
斗速 主轴转速
(r/min)
料斗 运行部件质量/(kg/m)
容积/L 斗宽/mm 斗距/mm
NE15 15 0.5 15.54 2.5 250 203 27.5
NE30 32 16.45 7.8 300 305 35
NE50 60 16.45 15.7 300 305 64
NE100 110 14.13 35 400 400 89
NE150 170 14.13 52.2 600 400 112.3
NE200 210 10.9 84.6 600 500 134
NE300 320 10.9 127.5 600 500 188
NE400 380 8.3 182.5 700 600 205
NE500 470 7.1 260.9 700 700 223
NE600 600 7.1 330.2 700 700 274
NE800 800 6.2 501.8 800 800 313

NE型板链斗式提升机用途

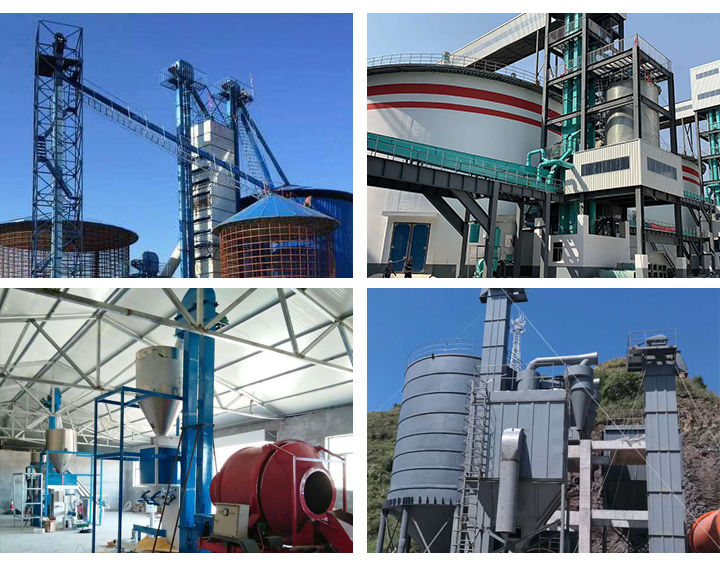

板链斗式提升机应用行业

NE型板链斗式提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下,广泛应用于建材、电力、冶金、机械、化工、矿山等行业。NE型提升机采用流入式装载,有效减少物料对料斗的磨损,提升整机的工作性能。

NE板链斗式提升机生产厂家

新乡大汉厂主要生产:环链/NE型板链斗式提升机、z型斗式提升机及螺旋输送机、皮带输送机等输送设备,产品型号齐全、质量优良、价格合理,可根据用户要求、输送物料、现场情况及成本预算提供选型定制。大汉厂家生产的NE型板链斗式提升机技术参数符合机械部标准(JB3926-85),采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。大汉链条斗式提升机价格便宜,主要是由于我们采用直销型运营模式,所以设备在价格定位会比其它厂家低。我们还建立了完善的售前,售中,售后服务,设备1年保修,提供终身维护工作,全方位保证您的权益。

板链斗式提升机维护时应该注意什么

1、应空负荷开车。所以每次停机前应排尽所有料斗内的物料,然后再停车。

2、不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。

3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、及时适量补充润滑油。

5、板链斗式提升机链条和料斗严重磨损或损坏时应及时更换。

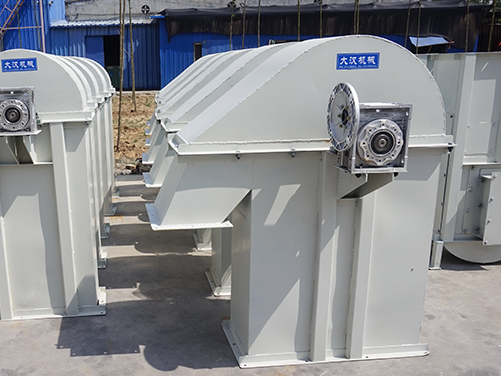

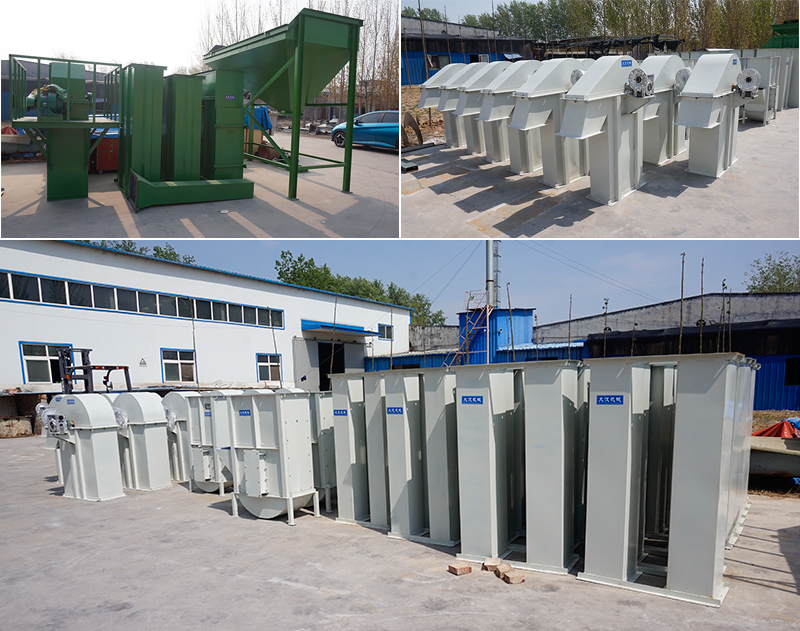

板链斗式提升机现场
