U型螺旋输送机浏览次数:

U型螺旋输送机

温馨提示:如果您有疑问,可以通过点击在线咨询与我们交流,也可以拨打技术咨询热线:0373-6373 668

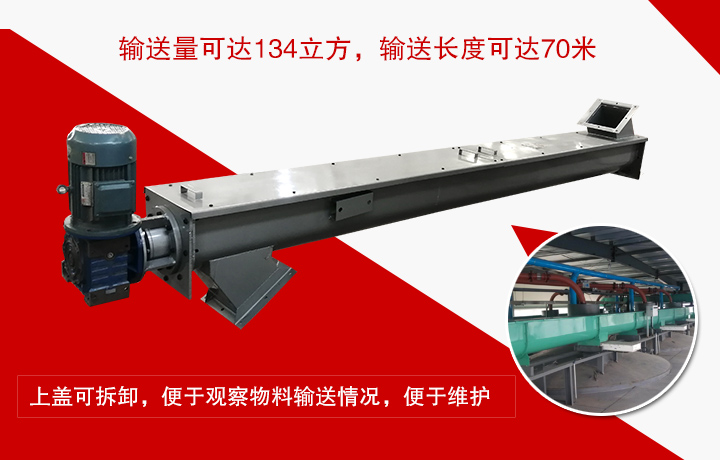

U型螺旋输送机


  U型螺旋输送机的介绍:

  U型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升 。螺旋输送机全是有钢材做成的,螺旋输送机用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。螺旋输送机的内部是有一个输送管,叶片成螺旋状的焊接在输送管上.

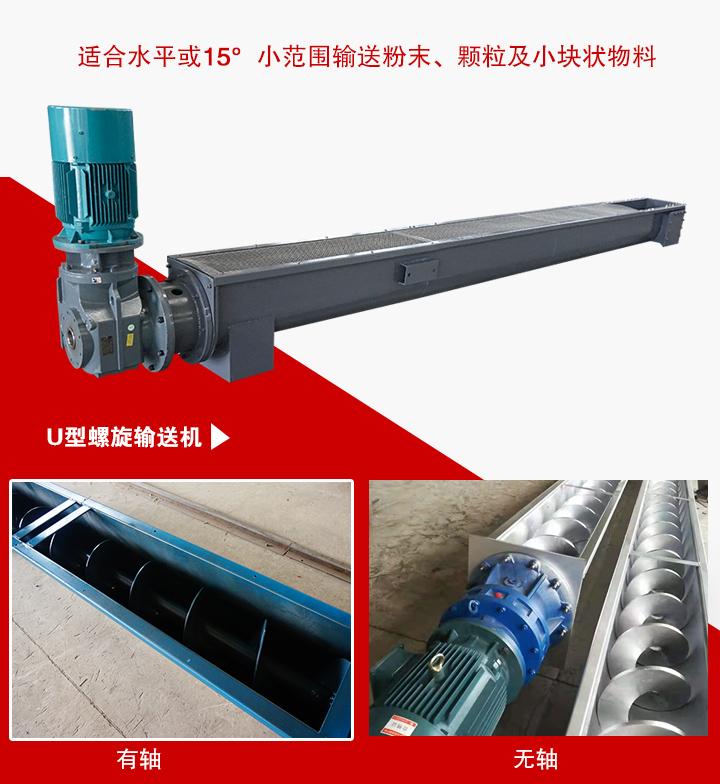

U型螺旋输送机

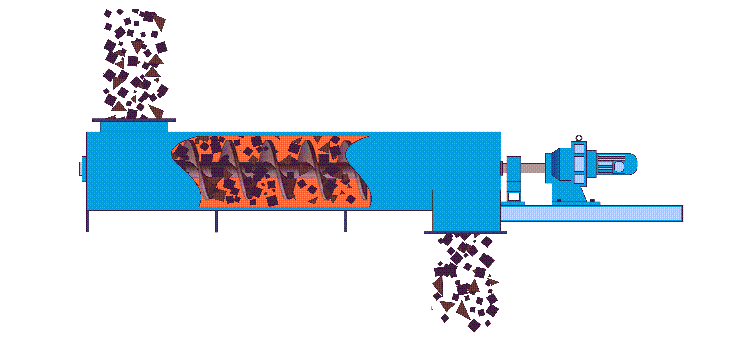

  U型螺旋输送机工作原理:

  螺旋输送机工作时,电机带动旋转的螺旋叶片将物料推移而进行输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。 螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。



u型螺旋输送机

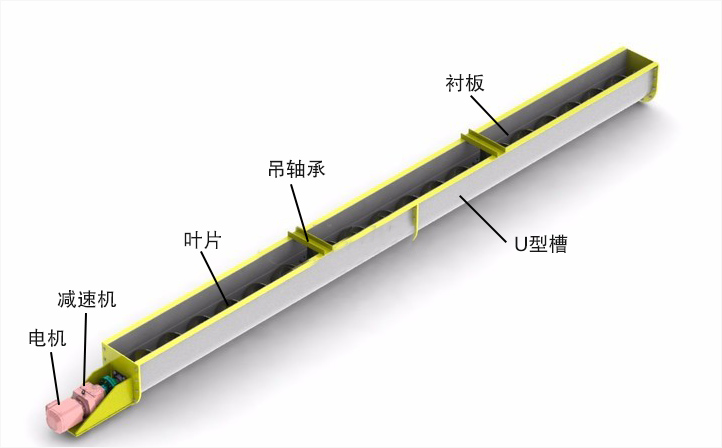

  U型螺旋输送机结构图:



螺旋输送机结构图



  U型螺旋输送机技术参数:



U型螺旋输送机技术参数



  U型螺旋输送机的特点:



  U型螺旋输送机是适宜小范围作业,输送稳定,在输送场地限制的情况下可以很好的发挥作用。密封性能好,对于粉尘较大以及对环境有要求的场合具有极大的优势,可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送,造价较皮带输送机来说较大,对易碎物料容易产生挤压等破坏。

  1、高效率输送

  小直径、高转速、变螺旋的螺旋体设计,确保产品在工作过程中顺畅、快速均匀上料。

  2、安装方便

  无论是水平,还是大倾角均可连续输送,并可直接与其配套的设备连接固定,无需地基基础,充分利用空间,移动、拆装十分方便。

  3、多元化的联接

  进、出料口可采用万向球、布袋、法兰等连接方式。

  4、创新的设计

  齿轮减速机具有体积小、承载转距大、噪音低、不渗油等显著特点。

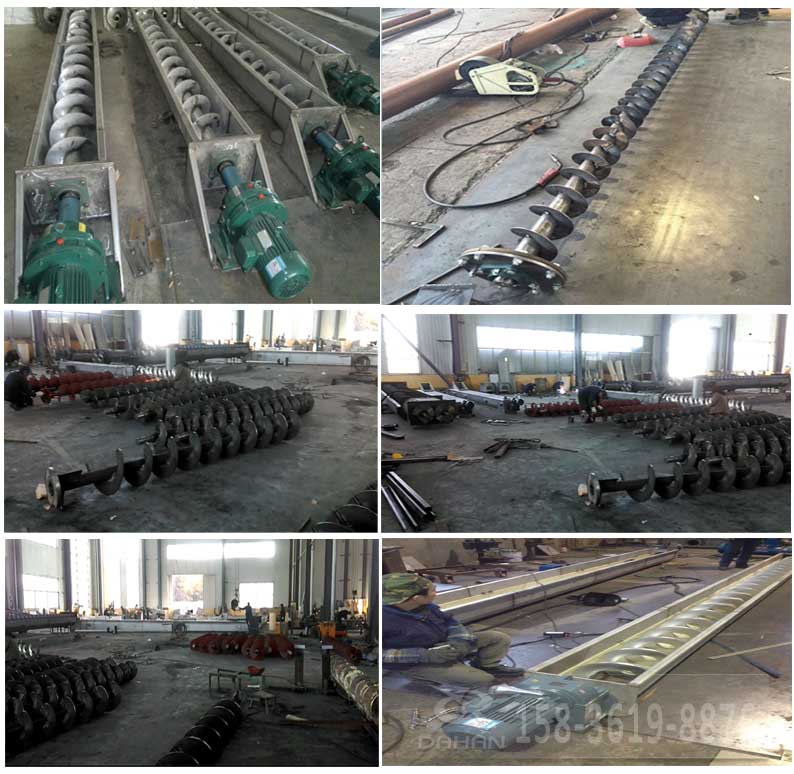

  U型螺旋输送机生产车间图:



U型螺旋输送机生产车间图



  U型螺旋输送机的分类:

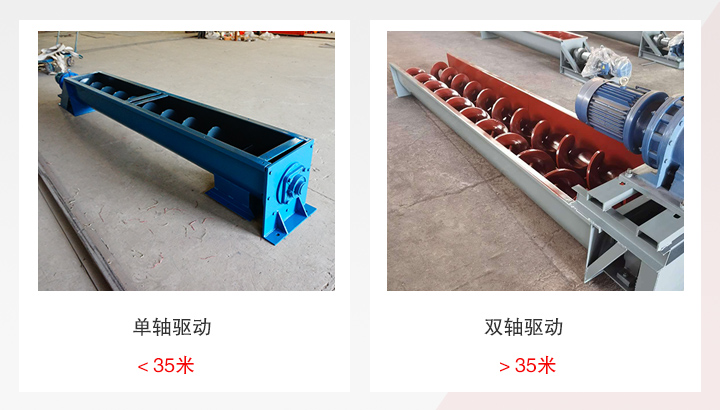

  1、按螺旋输送机驱动方式分类

  (1)U型螺旋输送机长度小于35m时,为单轴驱动螺旋。

  (2)U型螺旋输送机长度大于35m时,为双轴驱动螺旋。

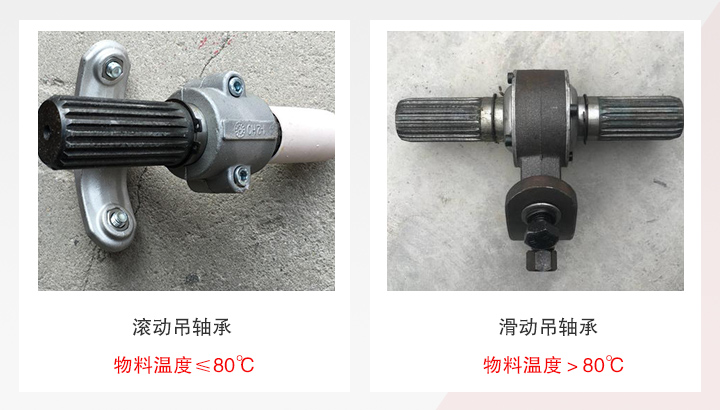

  2、按螺旋输送机中间吊轴承种类区分

  (1)M1-为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴寿命长,输送物料温度≤80℃。

  (2)M2-为滑动吊轴承,设有防尘密封装置,有铸铜瓦,合金耐磨铸铁瓦,铜基石墨少油润滑瓦。常用在输送物料温度比较高(t≥80℃)或输送含水较大物料。

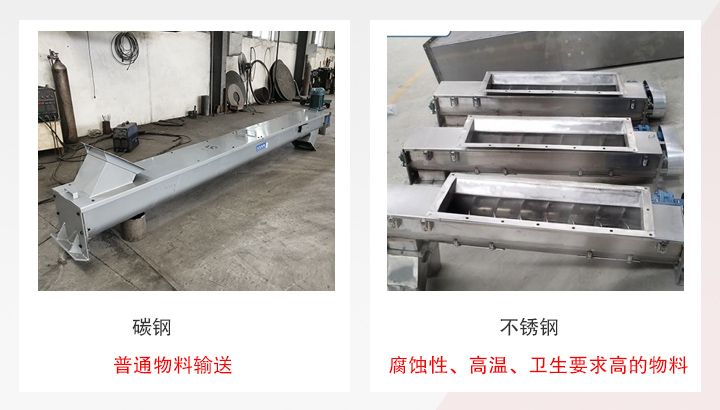

  3、按螺旋输送机材质分类

  (1)普通碳钢U型螺旋输送机-主要适用于水泥,煤炭、石料、等磨损较大,对物料没特殊要求的行业。

  (2)不锈钢U型螺旋输送机-主要适用于粮食、化工、食品等对输送环境有要求的行业,清洁度高,并且不会对物料产生污染,使用时间长,但是造价相对较高。

  U型螺旋输送机的用途:

  U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门,主要用于输送小颗粒状、粉状、小块状物料。

  U型螺旋输送机应用范围:

  螺旋输送机广泛应用于各行业,如建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤矿、灰、渣、水泥、粮食等,物料温度小于200℃。在混凝土搅拌站中,螺旋输送机的作用得到了最大的体现。螺旋输送机不适宜输送易变质、黏性较大易结块以及含水量较大的物料。



u型螺旋输送机应用行业
