斗式提升机

斗式提升机产品概述

斗式提升机适用于向上输送粉状，小块状的无磨琢性或半磨琢性的散装材料，如煤、水泥、矿石等

TD斗式提升机

橡胶带为牵引件，物料温度60℃-120℃

提升高度：40米

提升量：400立方/时

NE板链斗式提升机

板式链条为牵引件，物料温度≤250℃

提升高度：40米

提升量：15-800立方/时

环链斗式提升机

圆环链条为牵引件，物料温度≤250℃

提升高度：40米

提升量：19-540立方/时

Z型斗式提升机

可水平-垂直-水平组合输送，单点/多点进料

提升高度：2-100米

提升量：2.9-54立方/时

用于输送粉状、颗粒状或块状物料。斗式提升机具有结构简单、运行可靠、占地面积小、输送量大等优点，广泛应用于水泥、矿山、化工、冶金等行业，适用于垂直提升各种不易流动的物料。

斗式提升机的用途和特点

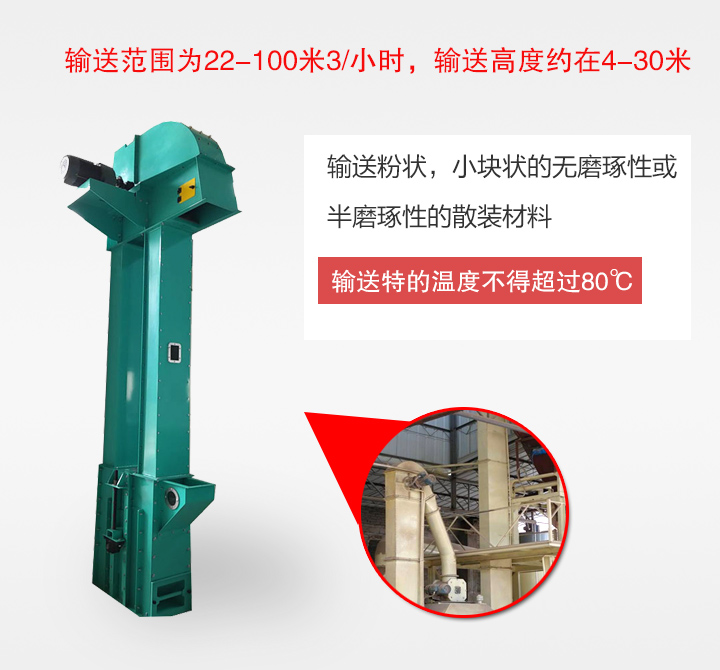

斗式提升机为垂直斗式提升机，适用于向上输送粉状，小块状的无磨琢性或半磨琢性的散装材料，如煤、水泥、矿石等，特点为快速离心卸料,因此允许输送温度较高和磨琢性物料。D型由于采用胶质输送带，不适于输送大块的磨琢性高及阻力大的材料，输送特的温度不得超过80℃。PL为慢速重力卸料，采用链板为输送机构，适合输送比重比较大的温度较高的物料（200℃－250℃）。

PL型共有三种型号规格：PL250、PL350、PL450

PL型输送范围为22-100米3/小时，输送高度约在4-30米。

斗式提升机工作原理

斗式提升机原理视频

斗式提升机由料斗、驱动装置、顶部和底部滚筒 （或链轮）、胶带 （或牵引链条）、张紧装置和机壳等组成。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

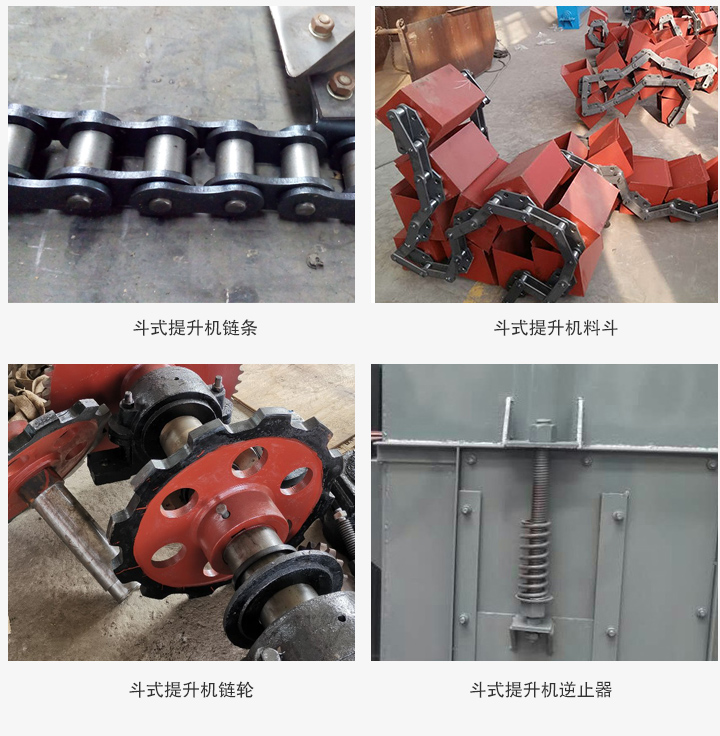

斗式提升机配件

斗式提升机的主要配件包括斗杯、链条、驱动装置、导向轮、链轮、上部轴承、下部轴承、链板、链轮轴等。斗杯是用于装载物料的部件，链条用于传动斗杯的运行，驱动装置提供动力，导向轮和链轮用于引导链条的运行，轴承支撑链条和轴承装置等。这些配件共同协作，确保斗式提升机稳定、完成物料的垂直输送任务。

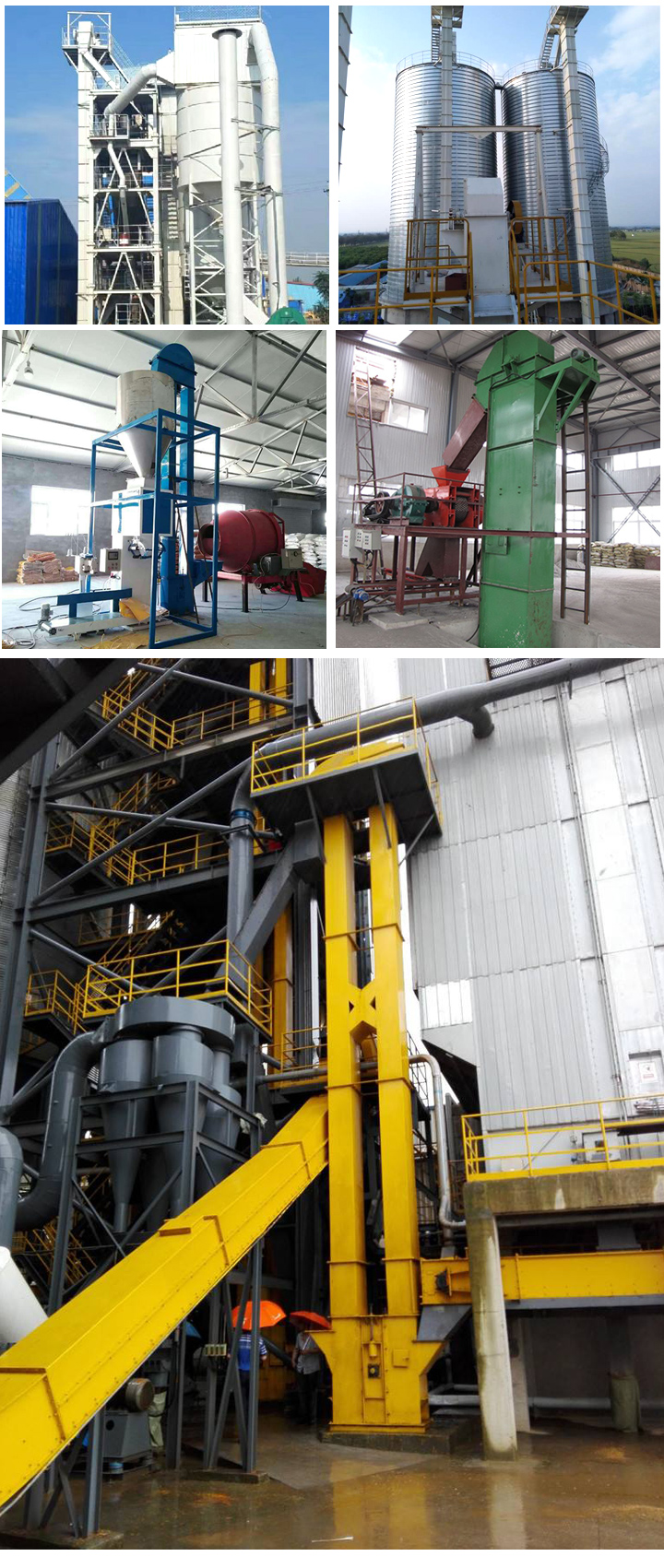

客户现场

斗式提升机技术参数表

提升机型号		PL-250		PL-350		PL-450
		ξ=0.75	ξ=1	ξ=0.85	ξ=1	ξ=0.85	ξ=1
输送能力(m3/h)		22.3	30	50	59	85	100
料 斗	容量(l)	3.3		10.2		22.4
	斗距(链节距）mm	200		250		320
料斗链条重量(Kg/m)		36		64		92.5
链条规格（小轴径X节距X允许拉力）mm		20×200×1600		20×50×2500		24×320×2500
链齿轮数	传动链轮	8		6		6
	拉紧链轮	6		6		6
料斗运动速度(m/s)		0.5		0.4		0.4
传动链轮轴转数(r/min)		18.7		15.5		11.8
一般材料的块度(mm)		55		80		110
大块度（含量不超过10%) mm		75		110		150
