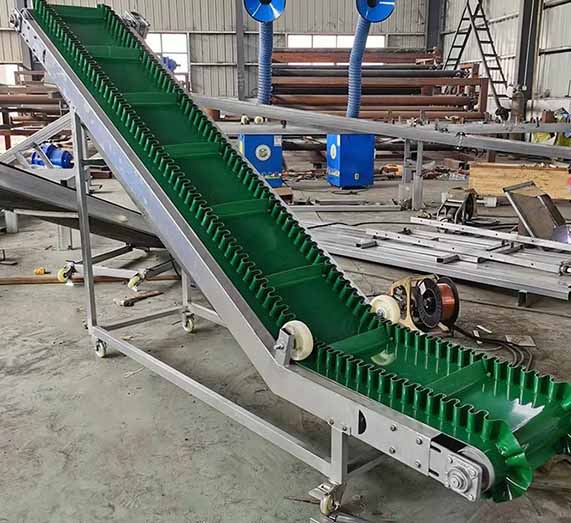

挡边式皮带输送机

挡边式皮带输送机是一种新型连续输送设备，它具有输送量大（同其它输送机相比，输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等块度不大于550mm的物料）。

挡边式皮带输送机工作原理：  挡边带式输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

挡边式皮带输送机主要特点

挡边式皮带输送机可实现高倾角输送，倾角通常可达 30° 至 90°，能适应各类陡峭输送场景。其输送量稳定，单小时输送量可覆盖10至200立方米，满足连续物料转运需求。设备配有挡边与隔板结构，物料在输送过程中不易散落，可减少物料损耗。机身可根据现场空间水平、倾斜或垂直布置，长度可按需调整，常见带宽为 500mm 至 1400mm，带速多控制在 0.8m/s 至 2.5m/s，适配多种物料的输送作业。

挡边式皮带输送机主要用途

挡边式皮带输送机由于独特的挡边式结构，因此在化工、粮食等行业中可以调整角度的大小，具体的用途如下。

1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

4.挡边带式输送机输送倾角0°-90°范围内。

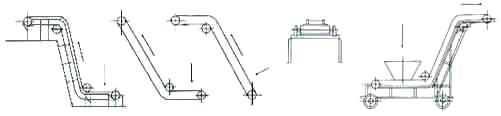

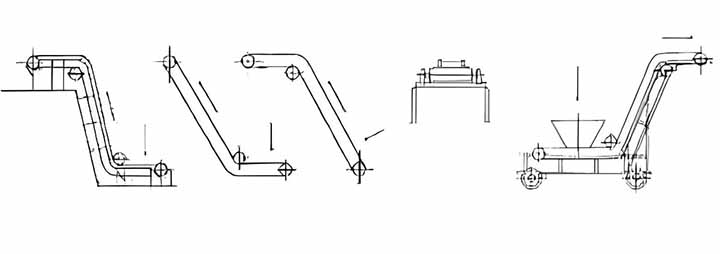

挡边带式输送机外型结构及布置形式图：

挡边带式输送机案例

山西一个砂石加工场地以前用的是普通的皮带机转运石料，倾角只能控制在 16° 以内，需要分段铺设 3 条设备，机器每小时输送量约 180 吨，场地占用宽度达 8 米，转运过程中石料散落频繁，而且人工清理消耗的时间较多。换上挡边式皮带输送机后，把输送倾角提升至 45°，单台设备就可以完成从料仓到筛分楼的垂直提升，每小时输送量稳定在 320 吨，场地占用宽度缩减到了 3 米，皮带边缘的波纹挡边与隔板的配合，减少了石料的掉落，也省去了分段转运的衔接环节，日常巡检与清理的工作量也随之得到了下降。
