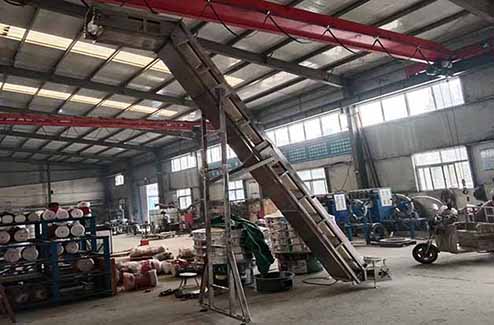

DJ型大倾角皮带输送机

DJ型大倾角带式输送机(挡边带式输送机)广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，大垂直输送物料粒度为400mm。大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力，大倾角皮带机提升高度(高已达203m)、大输送能力(大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

大倾角皮带输送机的应用范围：

大倾角皮带输送机配波状挡边和横隔板输送带，可大倾角至 90° 输送，适用于多行业散状物料，最大物料粒度 400mm，特殊物料需用对应输送带。

(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角及垂直90°输送。

(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。

(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

(4)、输送倾角为0°～90°范围内，大垂直输送物料粒度为400mm。

大倾角皮带输送机主要特点：

大倾角皮带输送机具有可大倾角输送物料，节省占地，投资费用低 ，输送量高，输送过渡平稳，能耗低、结构简单、维护便捷，胶带强度高且使用周期长等特点。

(1)、可大倾角输送散状物料，能大量节省设备占地面积，解决普通、花纹带式输送机所不能达到的输送角度。

(2)、机械化带式输送机输送物料、总体投资费用低，约节约投资费用20％～30％。

(3)、该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。

(4)、输送量大，可达6000m3/h，垂直提升高度可达500m。

(5)、在垂直输送物料时，物料粒度大可达400mm。

(6)、从水平到倾斜(或垂直)能平稳过渡。

(7)、能耗低、结构简单、维护方便。

(8)、胶带强度高，使用寿命长。

DJ型大倾角皮带输送机技术参数：

型号	带宽(mm)	挡边高(mm)	输送量 Q (m³/h) (30°倾角)	输送量 Q (m³/h) (45°倾角)	输送量 Q (m³/h) (60°倾角)	输送量 Q (m³/h) (90°倾角)	参考电机功率(kW)
DJ500	500	120	55	36	25	11	1.5~18.5
DJ650	650	120	96	63	43	19	1.5~22
	650	160	119	83	58	25	1.5~22
DJ800	800	160	156	109	76	33	2.2~45
	800	200	190	137	97	43	2.2~45
DJ1000	1000	200	266	191	134	60	7.5~55
	1000	240	347	267	197	88	7.5~55
DJ1200	1200	240	400	308	228	102	11~75
	1200	300	491	379	285	127	11~75
DJ1400	1400	300	611	473	355	159	15~90
	1400	400	771	590	435	195	15~90
DJ1600	1600	400	923	706	521	234	22~110
DJ1800	1800	500	1451	1143	888	400	30~132

大倾角皮带输送机的主要优点：

大倾角皮带输送机输送倾角最大可达 90°，能节约占地与投资成本，结构简单便于维护，运行稳定可靠、平稳噪声小，能耗较低，还可设置水平输送段，方便与其他设备衔接。

(1)大倾角皮带输送机的输送倾角大，大可达90°，是大倾角输送和垂直提升的理想设备。因此可以节约占地面积，节省设备投资和土建费用，取得良好的综合经济效益。例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，则机长仅需28.3m(水平机长20m)；而如果采用垂直输送的挡边机，那么，水平机长可以控制在6m以内。

(2)结构简单。如前所述，各主要部件均可与通用带式输送机通用，给使用、维修带来方便。

(3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。

(4)运行平稳、噪声小。

(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。例如，在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t／h的输送碎煤的垂直挡边机，其每台的装机功率仅4kW，而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。

(6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。
