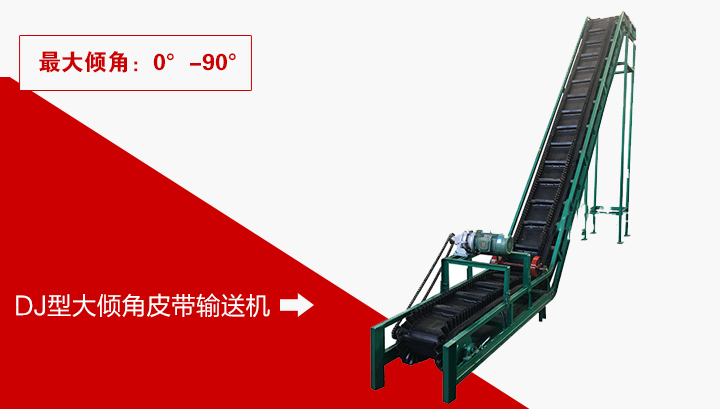

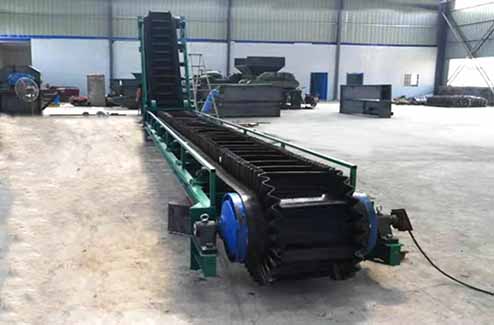

DJ大倾角皮带输送机

DJ型大倾角皮带输送机概述

大倾角皮带输送机输送煤炭视频

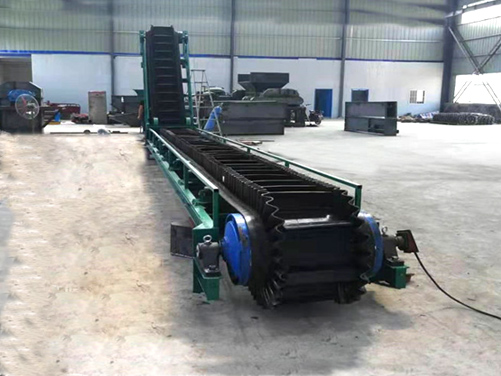

DJ型大倾角皮带输送机其结构是在平形橡胶运输带两侧有自由伸缩的橡胶波形立式裙边;，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗 中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为 0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。您可以根据您的产量的大小选着合适的机型。

DJ型大倾角输送机主要用途

1.大倾角皮带输送机输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送；

2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料；

3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带；

4.挡边带式输送机输送倾角0°-90°范围内；

DJ型大倾角皮带输送机主要特点

1.从水平到垂直（或垂直）可以平滑过渡;

2.倾斜输送角度（0-90度）；

3.大倾角皮带输送机适用于输送易分散的粉末，颗粒状和小型，糊状和液体物料;

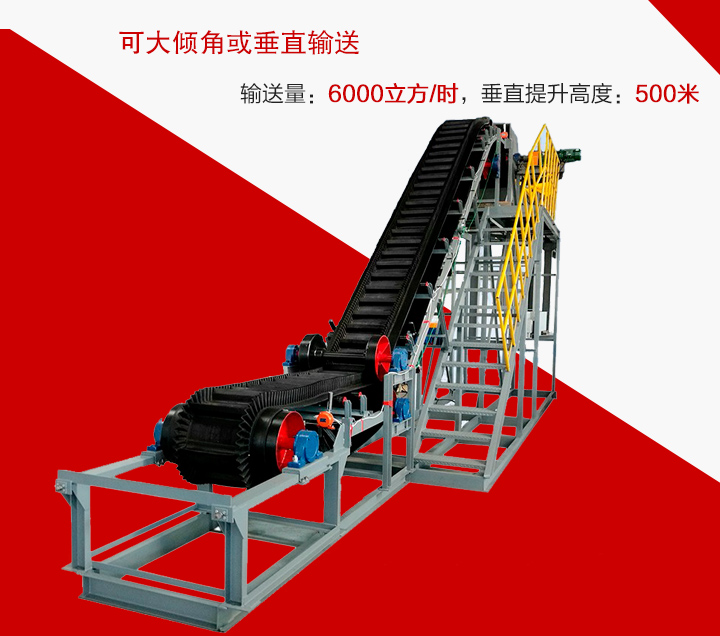

4.输送量大，可达6000立方/时，垂直提升高度可达500米;

5.能耗低，结构简单，胶带强度高，使用寿命长。

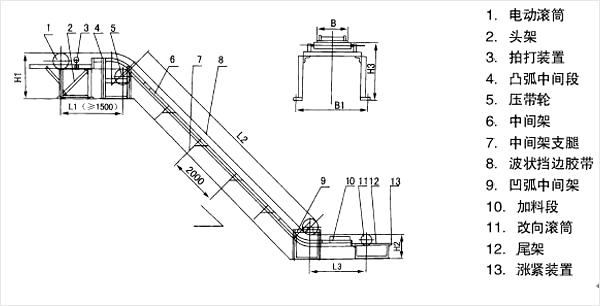

DJ型大倾角皮带输送机部件的名称及用途

DJ型大倾角皮带输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置等部分组成。

1.压带轮: 用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)；

2.托辊: 托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式；

3.托带辊: 托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承；

4.立辊:立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个；

5.拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料；

6.拉紧装置 它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置；

7.机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等:在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)。

注;皮带可分为（普通型、耐酸碱型、耐油型）橡胶。

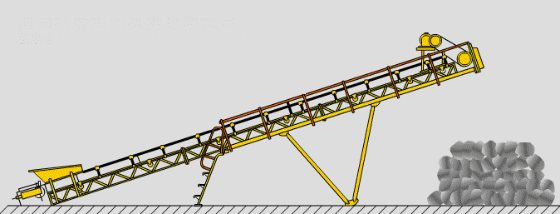

大倾角皮带输送机工作原理

大倾角皮带输送机工作原理就是在平面的输送上面分成一格一格的,在皮带中间焊有一条条的挡板,在皮带的两边焊的波状挡边形成一体,用来输送散料;挡边皮带输送机用于斜坡输送,可以把低处产品提升到一定的高度,用于物料提升,在提升的过程中,可以将散料放在一格一格里面,在倾斜的角度中,不会滑;占地面积小,角度不受限制,角度可以做到90度,还有就是输送速度快,成本低,可以输送到20米以上的高度,还可以和其它水平输送机对接,达到长距离的输送。

DJ型大倾角皮带输送机型号及参数

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分输送倾角输送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	头轮中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H2/h（MM）	335		330-490		600		600		600-800
	中间段带面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中间段地脚宽B2/h（MM）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	头轮中心高H2/h（MM）	1400-2000						1600-2000
	尾轮中心高H2/h（MM）	600-800				800-1000				800-1200
	中间段带面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中间段地脚宽B2/h（MM）	1440				1690				1890

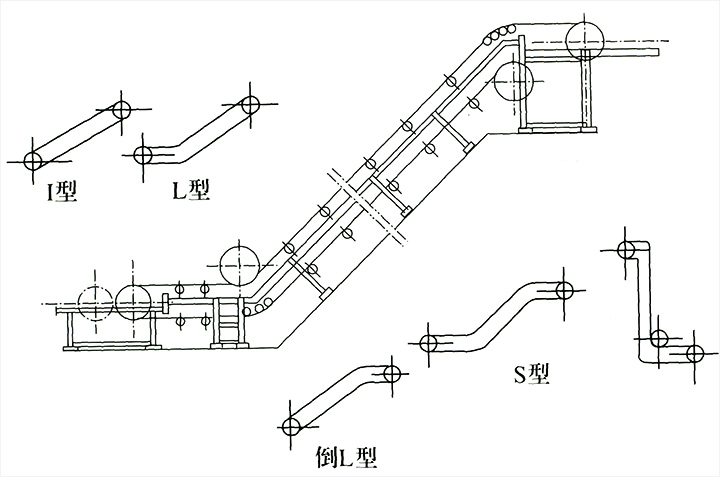

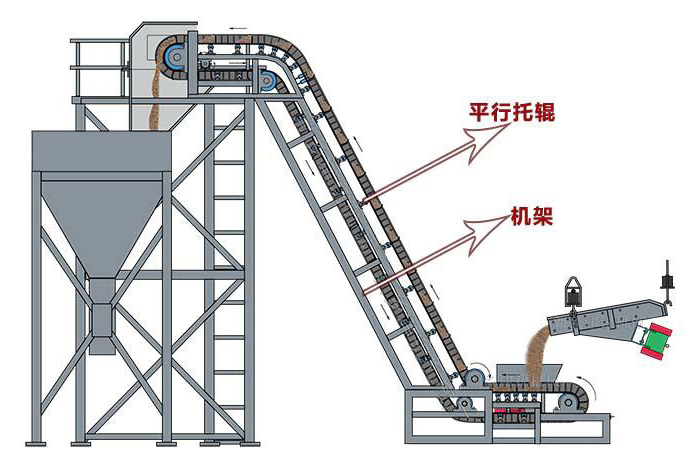

DJ型大倾角皮带输送机布置形式

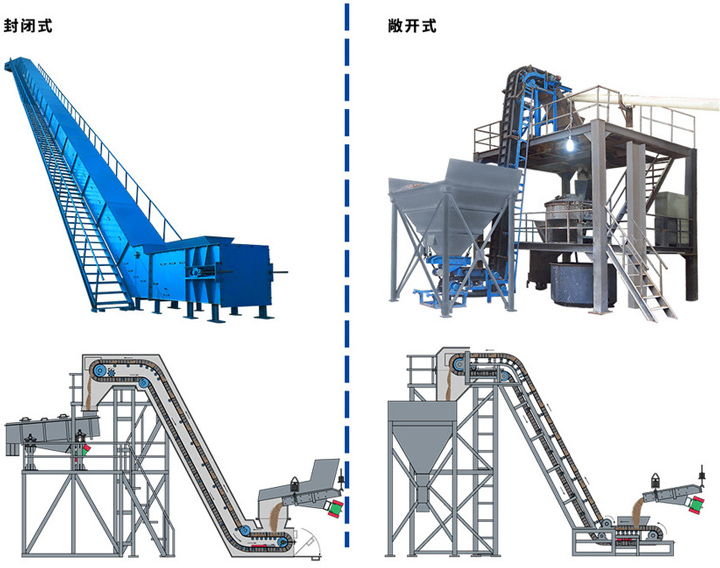

大倾角皮带输送机采用"Z"形布置形式，该形式能够有效保障其良好的受料和卸料条件。所谓"Z"字形布置即为大倾角皮带输送机设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。

2、下水平段:下水平段采用低式中间架支腿。

3、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≥45°时,推荐采用Ⅱ型低式中间架支腿。

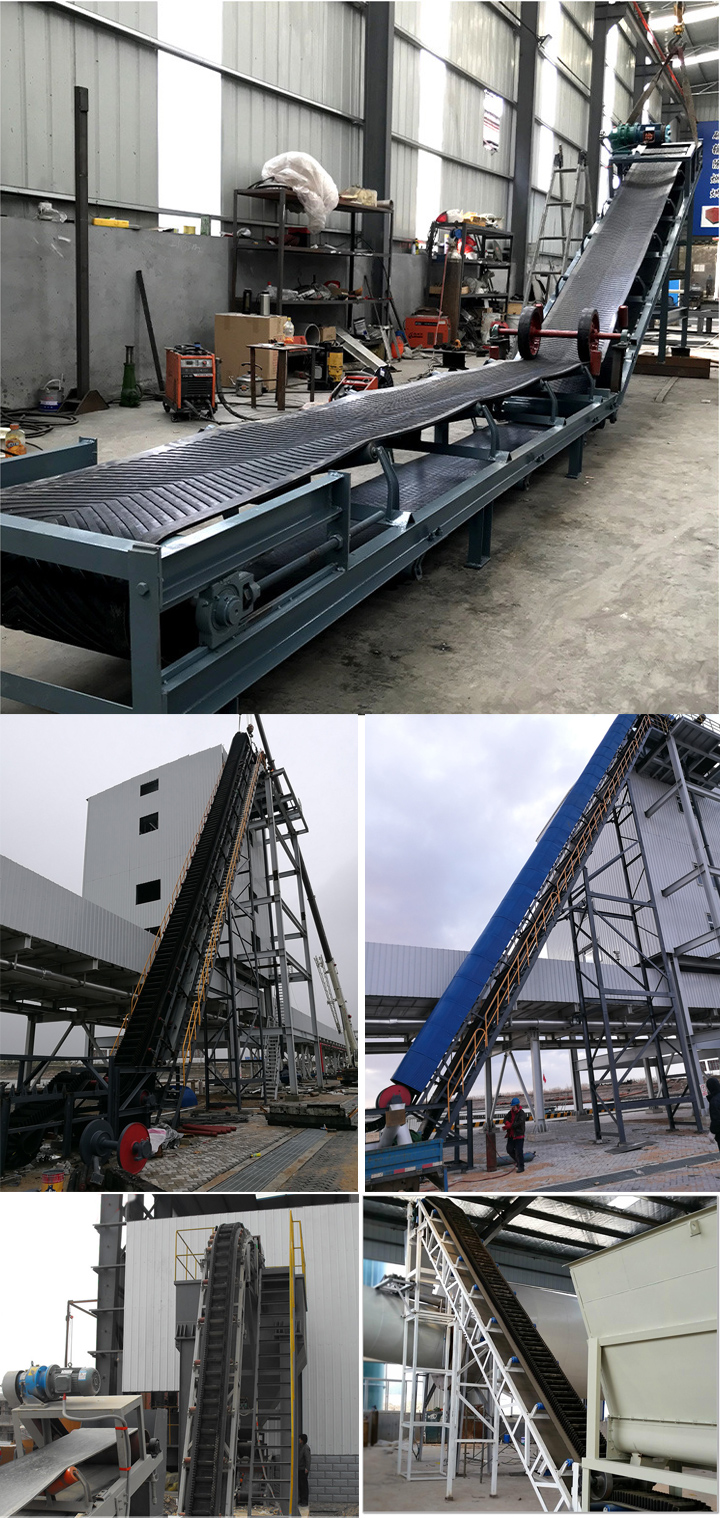

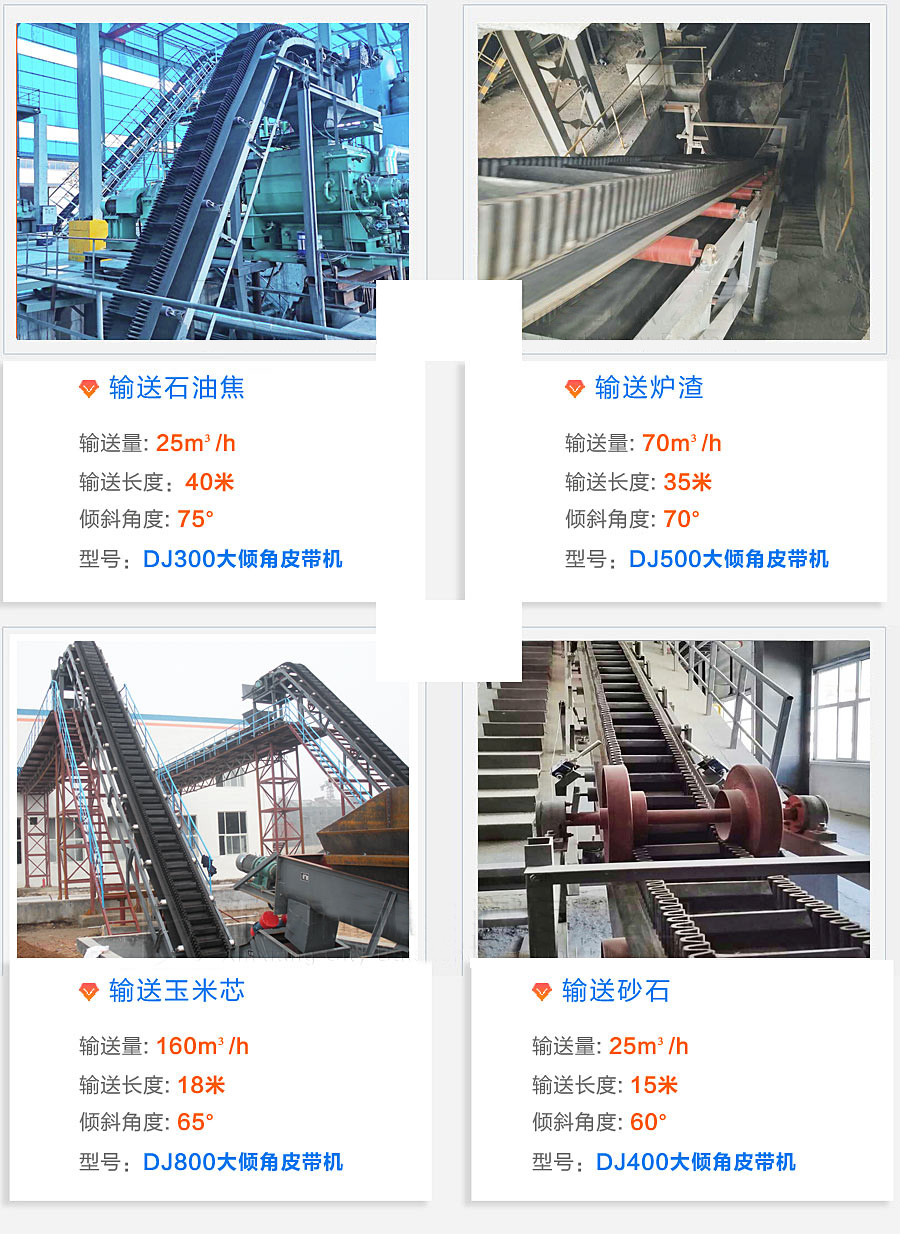

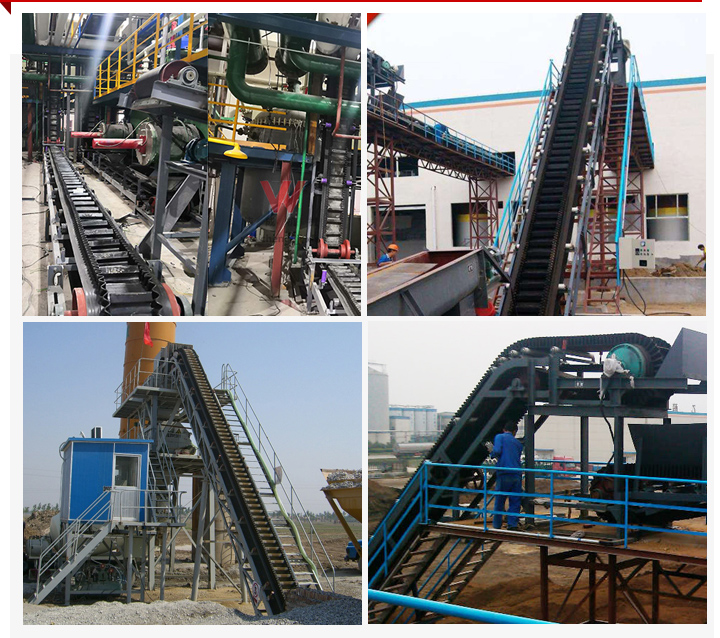

DJ型大倾角皮带输送机客户案例
