不锈钢螺旋输送机

不锈钢螺旋输送机

产品类别:螺旋输送机系列

产品简介:不锈钢螺旋输送机采用304或316不锈钢材质制成,耐酸、耐碱、耐高温、耐低温,耐磨、不易生锈、不易污染物料、密封性好,可减少粉尘飞扬现象,避免对环境造成污染.

输送物料:面粉、大豆、玉米、饲料、药粉等

输送量:134立方/时 输送长度:2-70米

全国统一销售热线:0373-268 2333

在线报价

不锈钢螺旋输送机选用304或316不锈钢材质制成,耐酸碱腐蚀、耐200℃高温、防止生锈避免对输送物料产生污染

大汉机械厂家生产的不锈钢螺旋输送机主要有耐酸,耐碱,耐高温或耐低温,耐磨,不易生锈及不易污染物料等优点。能满足多种物料输送要求,例如干粉料、含湿粉料、高温物料(温度可达200℃)耐腐蚀要求,密闭性要求等等。 其材质可以是304,316L,321,或有些特殊场合采用钛钢等材质。

不锈钢螺旋输送机介绍

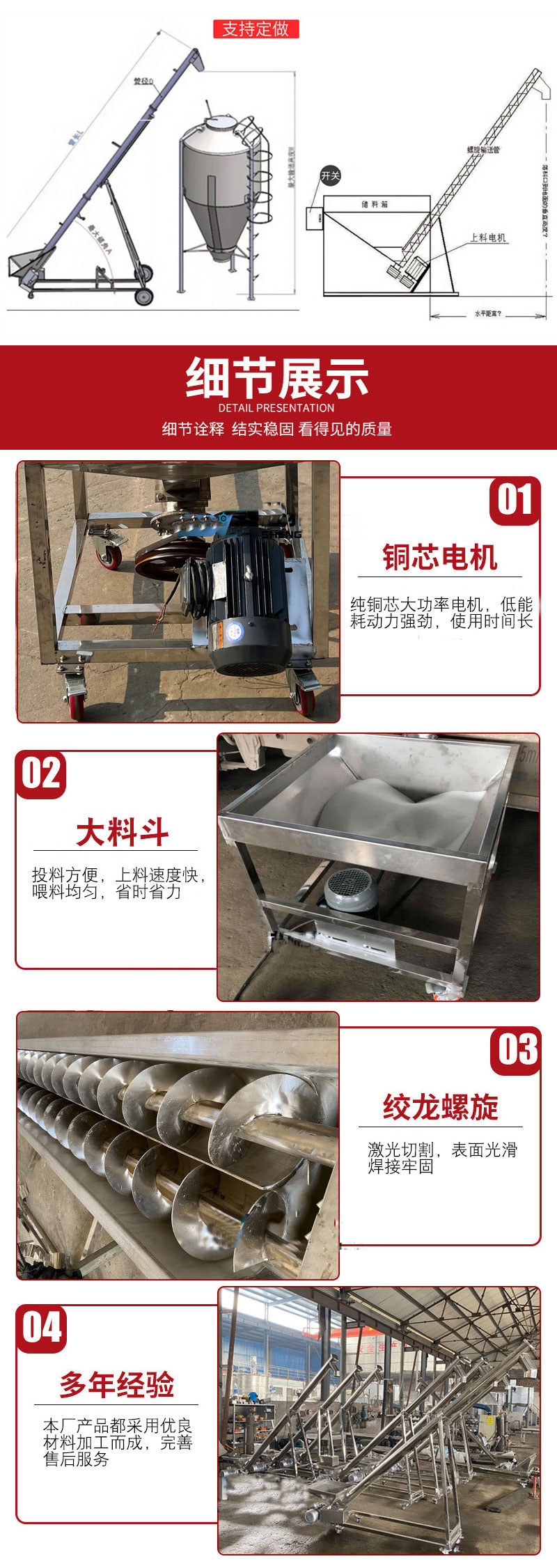

不锈钢螺旋输送机图片

产品展示

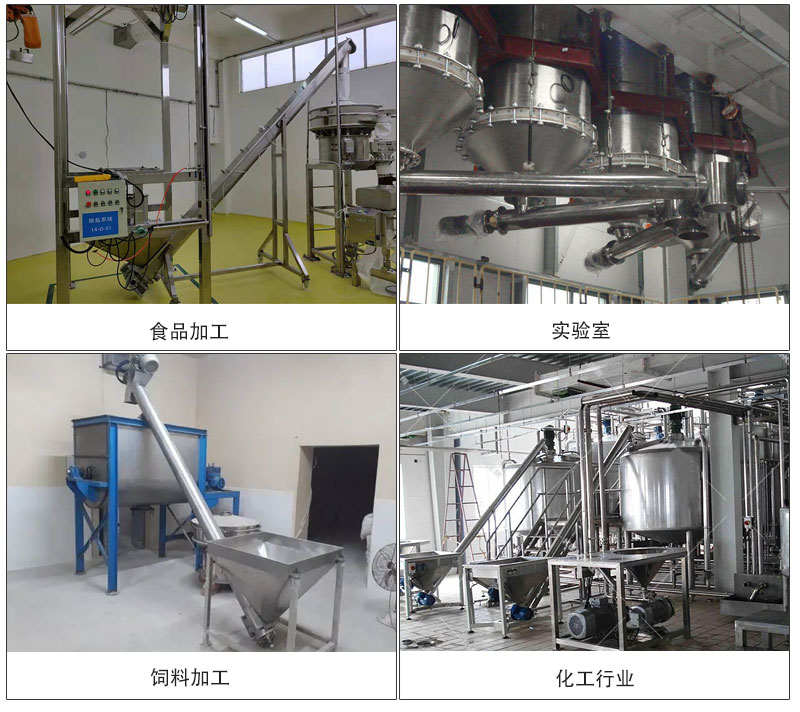

不锈钢螺旋输送机用途

不锈钢螺旋输送机采用304/316L不锈钢制造,耐腐蚀、耐高温、易清洗、不易生锈,不会污染输送的原料,可专用于对卫生有严格要求或输送物料有腐蚀性的场合,例如食品加工、动物饲料加工、塑料和化学品以及制药行业。

食品加工:密封输送避免大量粉尘,304不锈钢抛光,机器内外光洁度0.1-0.2RA,易清洁,所有焊缝无缝,确保无物料沉积,物料污染零可能性,可以被输送物如面粉、盐粒、大豆、花生等。

医药行业:304不锈钢材质,防止医药原料污染,可输送医药粉末、散剂、冲剂、饮片。

化工行业:306L不锈钢,耐酸碱腐蚀。可运输化肥、尿素等。

饲料行业:在饲料加工行业,可用于计量、提取、投料和输送等用途,可输送动物饲料、水产饲料等,并可提供安装脚轮,方便需要时在厂内移动。

输送面粉

输送调味品

不锈钢螺旋输送机主要特点

不锈钢螺旋输送机特点

1、干净卫生:304或316不锈钢材料经抛光处理,不会生锈,可避免对输送物料和环境造成污染。

2、耐酸碱腐蚀:由于采用304或316不锈钢,具有良好的耐磨性和耐腐蚀性,可用于强酸强碱行业。

3、200℃耐高温:可输送200℃的粉状、粒状、小块状物料等干粉、湿粉。

4、易于清洁:进料口下端有出料阀,螺杆可反转出料,出料和清洗十分方便。

5、布置灵活:进出口可采用万向节、布袋、法兰连接,也可与我厂生产的蝶阀、插装阀组合使用,可灵活适用于粮食、化工、制药、食品行业。

6、密封系统:全密封的结构对于粉尘大、环境要求高的场合有很大的优势,可以避免输送过程中粉尘的产生。

不锈钢螺旋输送机结构示意图

不锈钢螺旋输送机结构

不锈钢螺旋输送机外形尺寸和技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

不锈钢螺旋输送机设计需要

设不锈钢螺旋输送机传动形式有直联及链传动两种。

减速机可根据用户要求提供国产摆线针轮减速机,平行轴斜齿轮减速机或国外品牌的减速机。

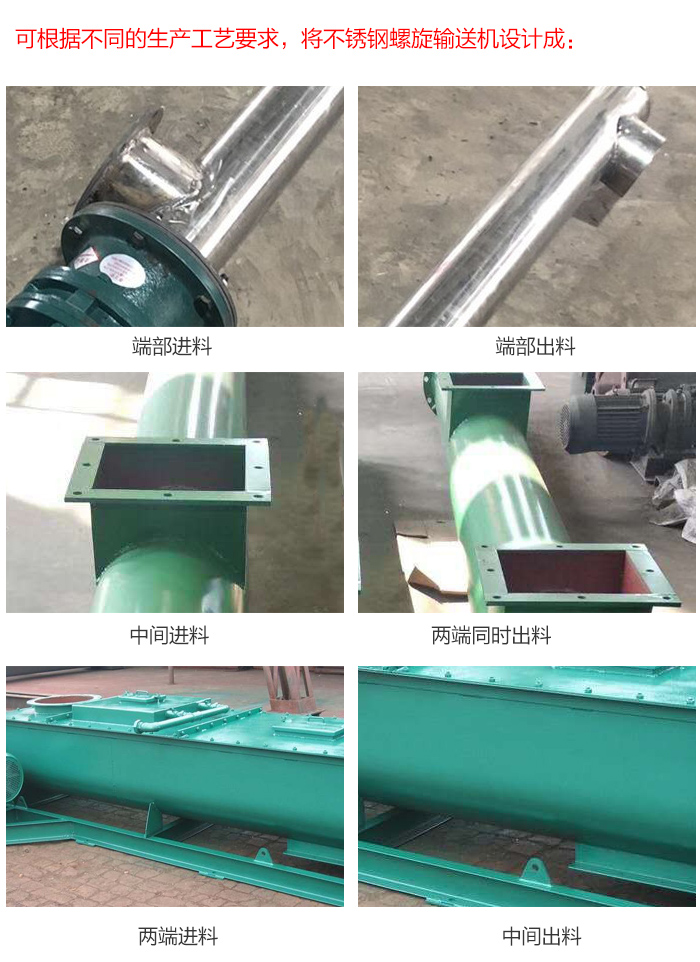

可根据不同的生产工艺要求,将不锈钢螺旋输送机设计成

不锈钢螺旋输送机设计

1、端部进料,端部出料;

2、中间进料,两端同时出料或两端轮换出料;

3、两端进料,中间出料;

4、端部或中间进料,另一端或两端轴向出料。

5、材料选用可根据要求,提供304,316L,321或钛钢等材料。

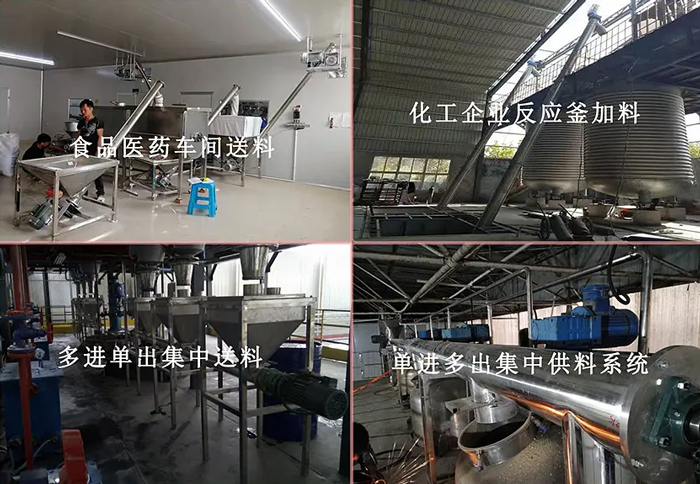

不锈钢螺旋输送机应用案例

不锈钢螺旋输送机广泛应用于各行业,如食品、调味品、农药、兽药、建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,尤其适合食品、医药行业,满足行业卫生标准,可输送诸如面粉、饲料、花椒粉、药粉等物料。

不锈钢螺旋输送机应用
