您当前所在位置: 首页 > TH环链斗式提升机

TH环链斗式提升机

  TH系列环链斗式提升机产品概述:

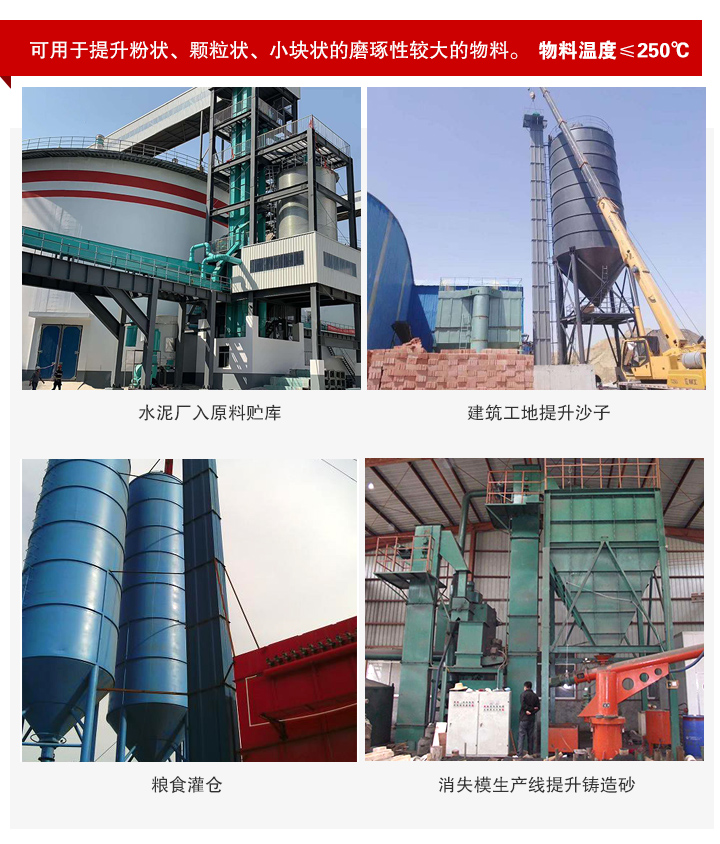

  TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。



TH环链斗式提升机



  TH环链斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

  本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机大输送量365m3/h,大提升高度为50m。



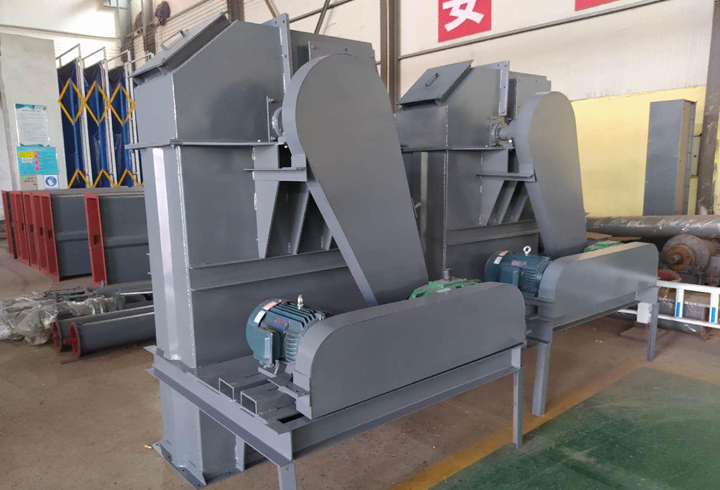

TH环链离心斗式提升机

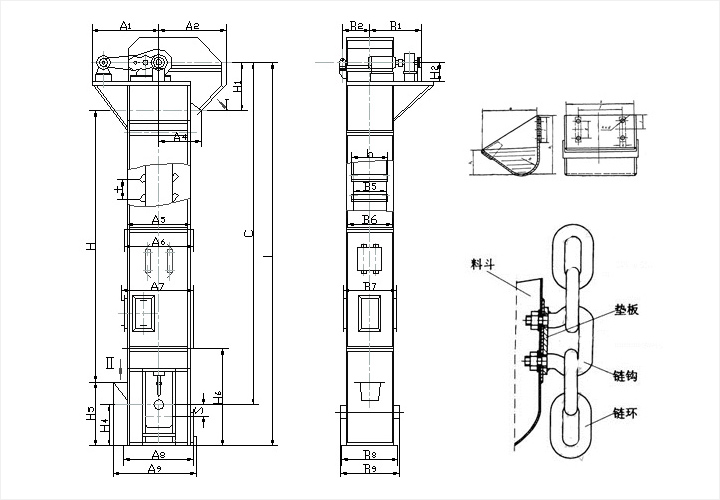

  TH系列环链斗式提升机外形示意图:



TH环链斗式提升机外形图

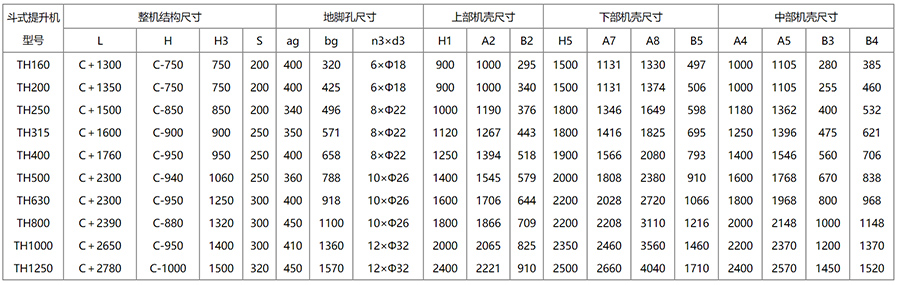

  TH系列环链斗式提升机技术参数:



TH环链斗式提升机技术参数



  注意:

  1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。

  2、TH型斗提机料斗用途:

  Zh—中深斗:输送湿粘性物料,如糖、湿细沙等。

  Sh—深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

  3、HL型斗提机料斗的用途:

  Q—浅圆底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

  S—深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。



TH环链离心斗式提升机



  TH系列环链斗式提升机主要性能与用途:

  TH型垂直斗式提升机由运行部分(料斗与牵引链条) 、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成,适用于向上输送松散密度P<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。本机的特点为快速离心卸料:并采用环链为牵引构件,故不适于输送大块磨琢性及掏取阻力大的物料。被输送物料的温度不得超过60℃,如采用耐热橡胶带时温度不超过200℃。

  本机共有: TH100、TH160、TH250、TH315、TH400、TH00、TH630等7种规格。本机的输送能力为4-238m3/h,高度约在4-40m范围内。为满足各种不同的使用要求,本机备有四种料斗制法: Q型(浅斗) 、H型(弧底斗) 、Zd型(中深斗)Sd型(深斗);传动装置法有左装和右装。



  TH系列环链斗式提升机适用范围:

  TH型垂直斗式提升机是一种固定安装的垂直输送设备,主要适用于粮食、油料、饲料(粘性及腐蚀性的物料除外)等的垂直输送。

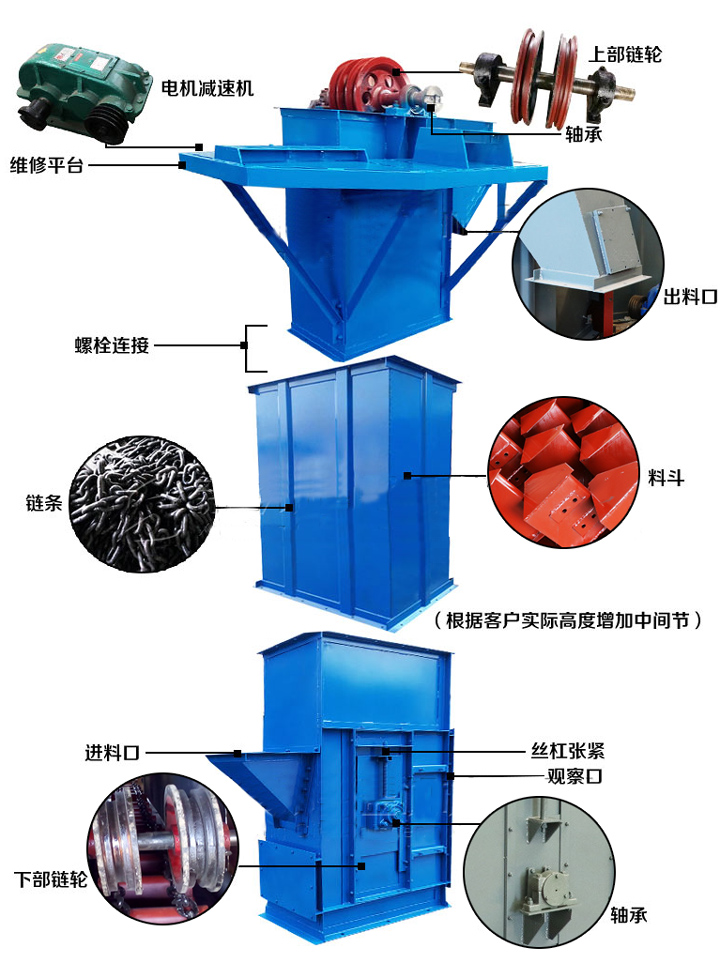

  TH系列链条斗式提升机的主要结构:



TH链条斗式提升机部件结构



  1、机首部件:它由上部机壳,主动轴部件,减速机、连轴器、电机等组装成一体。

  2、中部机壳:根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

  3、下部部件:它由底部机壳,从动轴部件及张紧装置结成一体。机壳侧面有门可以打开,对其内部进行检查如清扫。

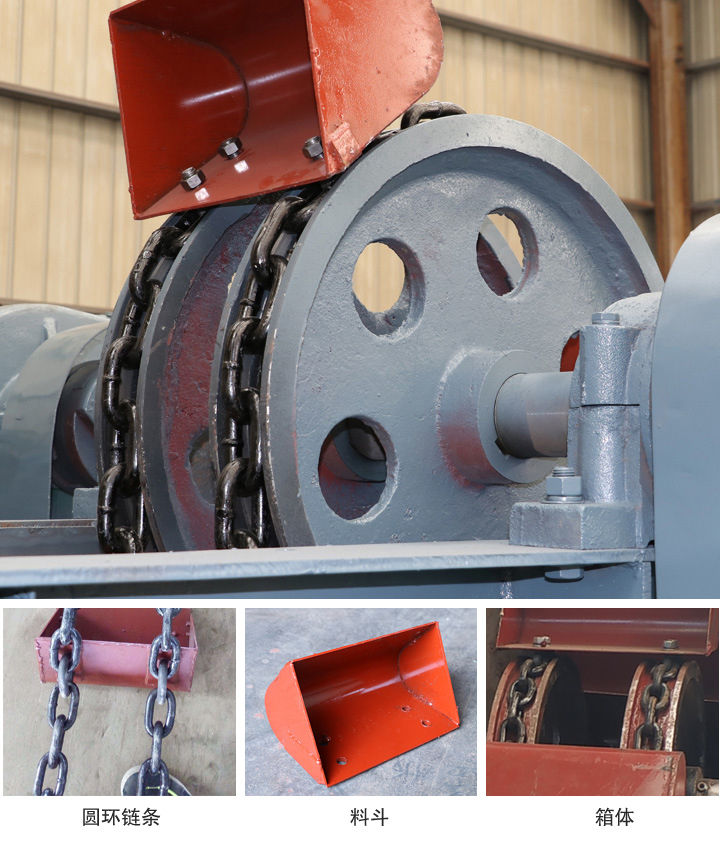

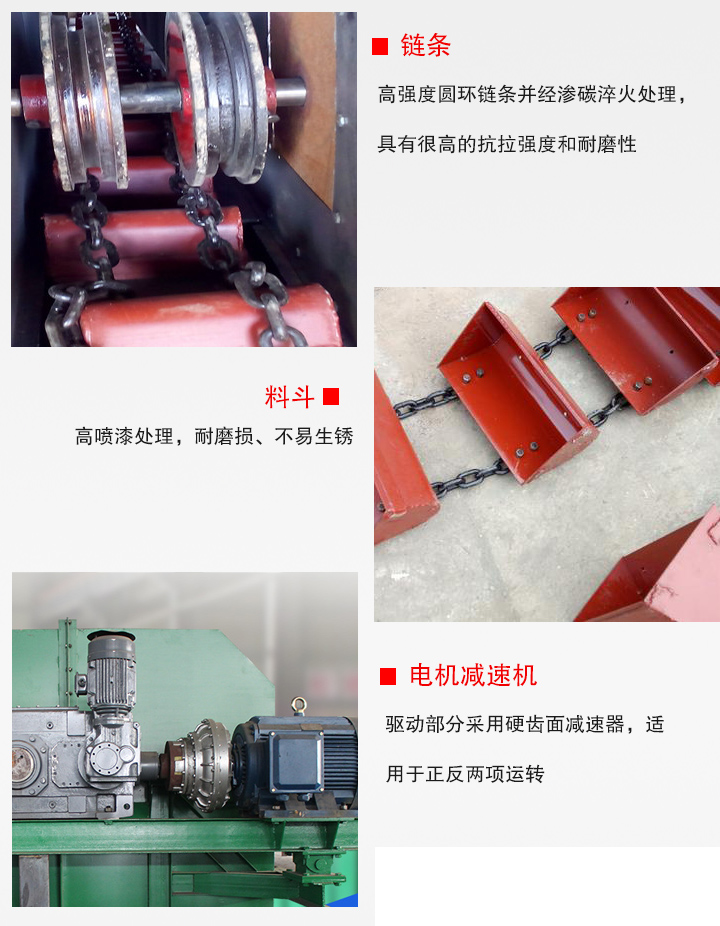

  4、链条及料斗:链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。



TH环链离心斗式提升机
