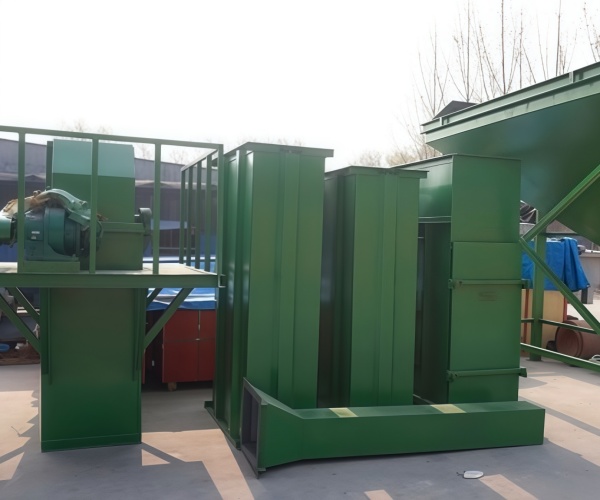

  • 产品名称:TH斗式提升机
  • 产品系列:TH
  • 产品类别:斗式提升机系列
  • 产品简介:TH型斗式提升机是一种圆环链斗式提升机,是HL环链离心式斗式提升机的升级产品,th环链斗式提升机采用混合式或重力卸料,挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。

  • 一、TH型斗式提升机产品概述:
        TH型斗式提升机是一种圆环链斗式提升机,是HL环链离心式斗式提升机的升级产品,th环链斗式提升机采用混合式或重力卸料,挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
        TH型斗式提升机的型号有TH160、TH200、TH300等,它所使用的料斗的型式有两种:ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
    二、TH型斗式提升机主要特点:
    1、维护方便,寿命长。机壳钢板加厚、刚性好。
    2、该物料提升机能够输送的物料温度最高可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
    3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
    4、TH斗式提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。
    三、TH型斗式提升机技术参数表:
    提升机型号规格 TH160 TH200 TH250
    料斗形式 ZH SH ZH SH ZH SH
    输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19
    料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
    料斗间距(毫米) 500
    链条 圆钢直径*节距(毫米) 14*50
    单条破断载荷(千牛顿) ≥190
    传动链轮转速(转/分) 69.71 63.22 44.11
    输送物料最大块度(毫米) 20 25 30
    提升机型号规格 TH315 TH400  TH500 TH630
    料斗形式 ZH SH ZH SH  ZH SH ZH SH
    输送量(100%)米3/时 35 59 58 94  73 118 114 185
    料斗 料斗容积(盛水)升 3.75 6.0 5.9 9.5  9.3 15.0 14.6 23.6
    料斗间距(毫米) 512 688
    链条 圆钢直径*节距(毫米) θ18*64 θ22*86
    单条破断载荷(千牛顿) ≥320 ≥480
    单位长度牵引件重量(公斤/米) 25.64 26.58 31.0 31.9 41.5 44.2 49.0 52.3
    传动链轮转速(转/分) 42.5 37.6 35.8 31.8
    输送物料最大块度(毫米) 35 40 50 660
