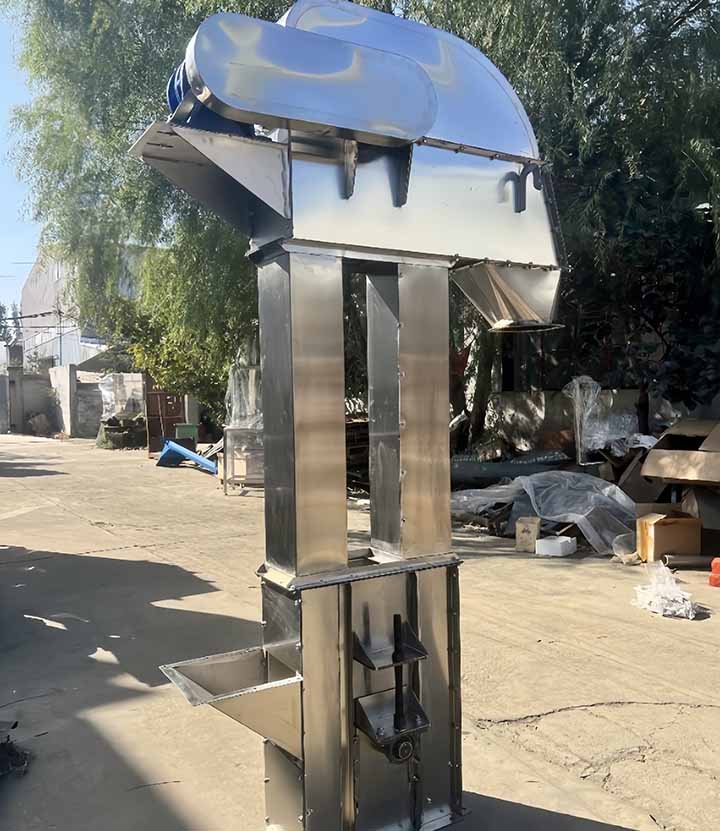

不锈钢斗式提升机

TD型不锈钢斗式提升机概述

不锈钢斗式提升机提升化肥

该设备为TD型不锈钢斗式提升机,与物料接触部分为304不锈钢材质，具有耐腐蚀性，干净卫生。是很多食品、医药、化工行业等对卫生标准要求较高的厂家专用的产品。

TD型不锈钢斗式提升机主要特点

1. 304/316不锈钢机架及料斗，耐250℃高温、耐酸碱腐蚀、不易生锈、不易污染物料、干净卫生。

2. 驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。

3. 使用寿命长，提升机的喂料采取流入式,无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

4. 运行可靠性好，整机运行可靠，无故障时间超过2万小时。

5. 整机密封性好，可减少提升物料过程中的粉尘飞扬，减少污染。

TD不锈钢斗式提升机适用范围

不锈钢斗式提升机可广泛应用于各种规模的饲料厂、面粉厂、米厂、化工厂、油厂、淀粉厂以及粮库等领域，用于垂直提升粉状、颗粒状及小块状物料。

TD不锈钢斗式提升机相关案例

TD不锈钢斗式提升机基本结构

不锈钢斗式提升机主要由料斗、外壳、机身和下部组成。

料斗：固定于胶带(或牵引链)上，有三种：深斗、浅斗、三角斗。

外壳：内装传动装置和止动器。

机身：薄钢板焊成方形壳，装跑偏报警器。

下部：装张紧装置。

TD不锈钢斗式提升机工作原理

TD型不锈钢斗式提升机斗式提升机的牵引件为橡胶带，料斗以一定的间隔固定在橡胶带上，橡胶带分别绕过提升机头部和底部的滚筒，构成具有上升有载分支和下降无载分支的闭合环形系统；工作时，布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗，物料从提升机底部的进料口进入料斗，料斗将物料提升至头部的卸料口，在离心力和重力的共同作用下，料斗中的物料经卸料口卸出。

TD不锈钢斗式提升机技术参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55
