DZC系列垂直振动提升机

DZC系列垂直振动提升机产品概述

DZC 系列垂直振动提升机是新型螺旋振动输送设备，适配颗粒、块状、粉状、短纤维固体物料，不粘料、物料破碎率极低。 可同步完成物料干燥、冷却工序，分为敞开式、全封闭式防尘机型，防爆、食品 304 不锈钢、物料分级筛选款均可非标定制。 可用于粮食、食品、医药、化工、橡胶、建材、矿山、电力行业垂直上料 / 下料。

DZC型振动输送机在向上提升物料的同时，还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构，并可根据不同的工艺要求，设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。

DZC系列垂直振动提升机主要特点

1.占地面积极小：立式螺旋结构，相比斗提机占地缩减70%，狭小车间易布局，提供厂房尺寸免费规划方案。

2.双向输送设计：既可向上提升上料，也可向下卸料回料，一条产线满足循环输送需求。

3.低噪易维护：运行噪音低，整机结构简洁，零部件少，安装与日常检修便捷。

4.省电耐磨：整机能耗更低节约用电，料槽耐磨耐用，长期使用运维成本更低。

5.可附加冷却干燥：热物料输送无需额外配套冷却设备，减少生产线设备投入。

6.密封防尘可选封闭式机型杜绝粉尘外溢，符合食品医药车间卫生规范。

DZC系列垂直振动提升机工作原理

DZC系列垂直振动输送机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

DZC系列垂直振动提升机型号说明

 DZ C-□：D代表输送高度(mm)、Z代表垂直输送、C代表振动电机

1.基本型(DZC-□)，为敞开输送槽结构，用于一般物料无特殊要求的向上(或向下)输送作业。

2.封闭型(DZC-□F)为封闭输送槽结构，用于对物料有防尘要求的场合向上(或向下)输送作业。

后缀 F = 全封闭防尘；可按需加 FB 代表防爆机型；材质 S 代表不锈钢材质。

DZC系列垂直振动提升机电源控制

DZC系列垂直振动输送机配套GK型反接制动控制箱。用于使输送机在停机时，快速通过共振区，防止机器经过共振区时产生较大的振幅，同时具有对电机过流、过载、断相等保护功能。

DZC系列垂直振动提升机安装尺寸

DZC系列垂直振动提升机技术参数表

型号	输送量 (t/h)	输送槽直径 (mm)	输送宽度 (mm)	输送高度 (m)	振次 (min)	双振幅 (mm)	电动功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	1320
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

注：表格内为常规标准机型，提升高度、电机功率、机身材质均可根据生产线工况单独定制。

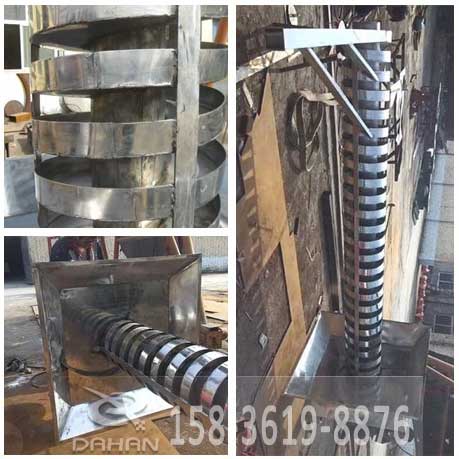

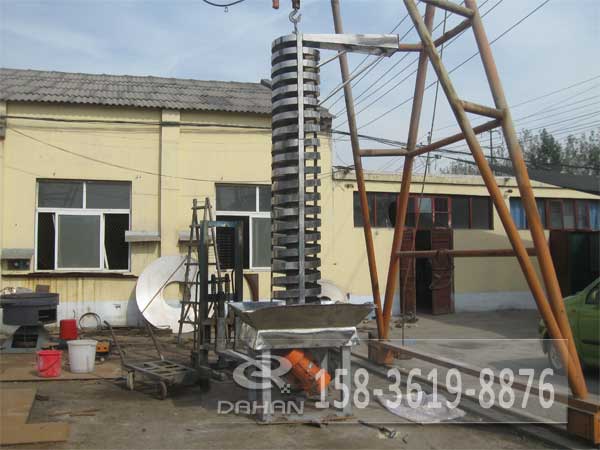

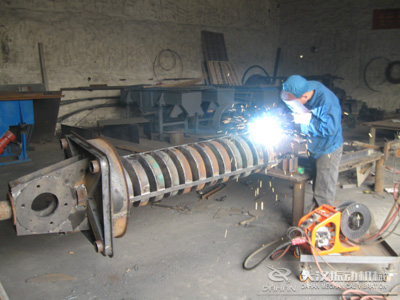

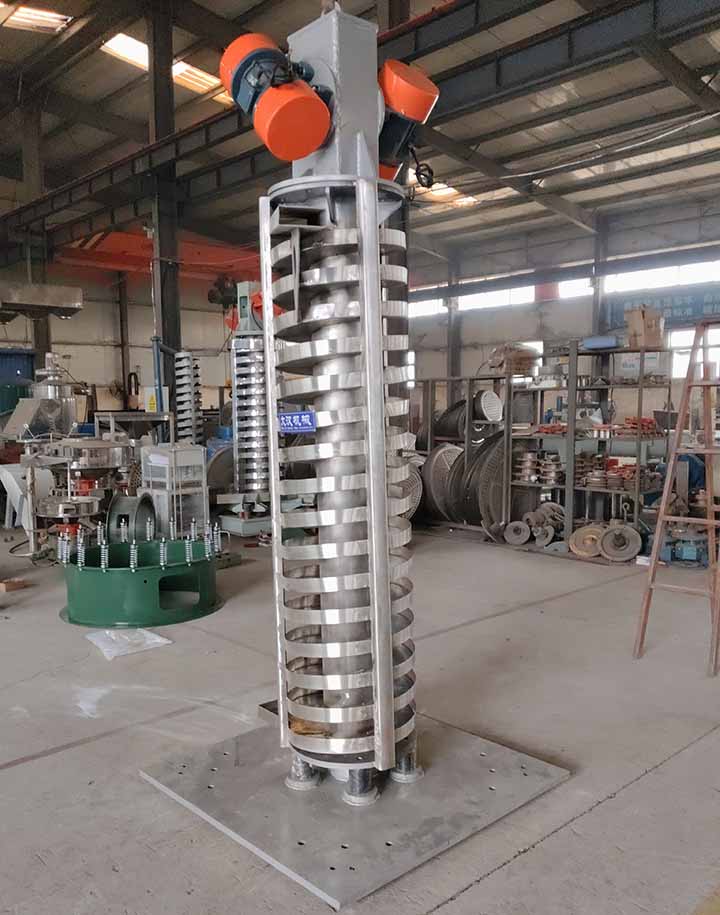

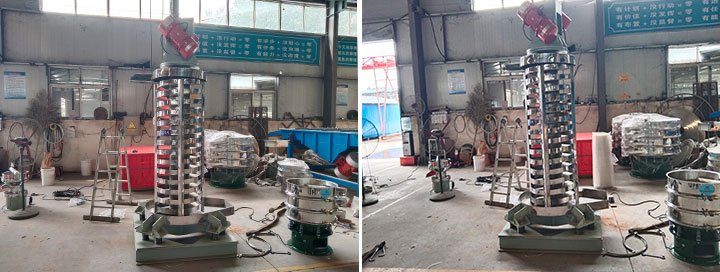

DZC系列垂直振动提升机生产图

多行业适用场景

• ✅粮食行业：杂粮、瓜子、饲料颗粒提升+风冷干燥
• ✅食品行业：调味粉料、膨化食品不锈钢无尘上料
• ✅医药行业：药粉、颗粒密闭输送，无交叉污染
• ✅化工行业：粉体原料防爆密封输送，杜绝扬尘与安全隐患
• ✅建材矿山：砂石、粉末物料立式垂直转运

为什么选择新乡大汉DZC振动提升机？

1.18年振动输送设备生产厂家，自有加工车间，钢板切割、机加工、焊接、整机装配一体化生产；

2.支持图纸定制：高度、管径、材质、防爆、冷却、除尘功能按需定制；

3.出厂每台设备空载试机+带料试机，检验合格再发货；

4.售前可提供来料现场试机，确认输送效果再下单；

5.整机质保1年，易损件长期供货，全国可上门安装调试售后。
