您的位置:主页 > 产品中心 TD斗式提升机
  • 产品名称:TD斗式提升机
  • 产品系列:TD
  • 产品类别:斗式提升机系列
  • 产品简介:TD系列斗式提升机产品概述 TD型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品,与D型斗式提升机相比,具有规格多,输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了国际标准和国外先进标准)。

  • TD斗式提升机的产品简介
      TD斗式提升机由提升机上、下链轮,皮带,挖斗,丝杆,进出料口,箱体,电机减速机等组成,具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国际标准和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250 ℃)。该提升机的转速每分钟不能超过85转,转速过高,会出现卸料不净,挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米,钢丝绳芯的皮带斗式提升机的输送高度最高可达80米。

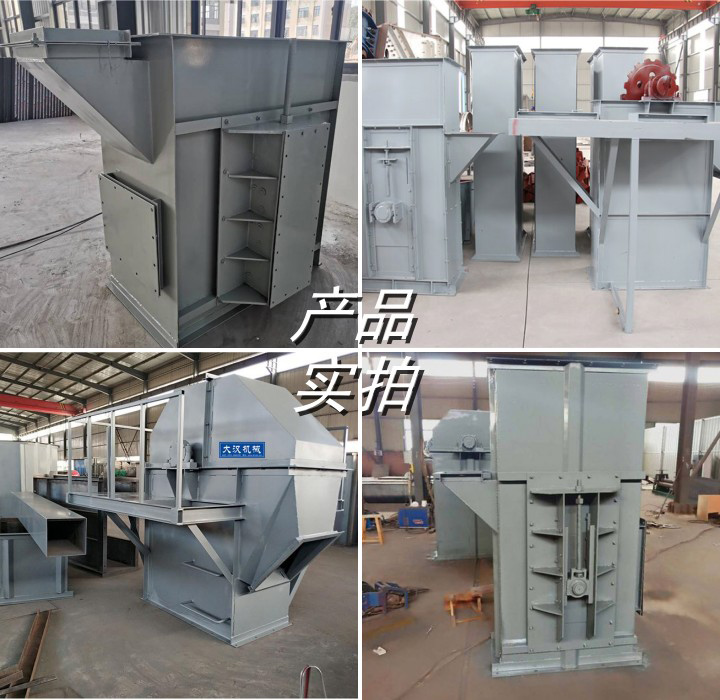

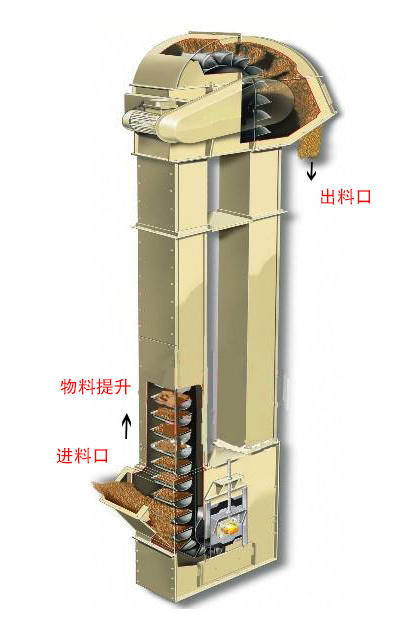

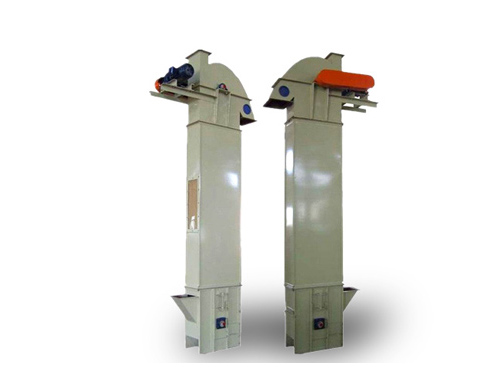

    TD型斗式提升机的工作原理
      TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

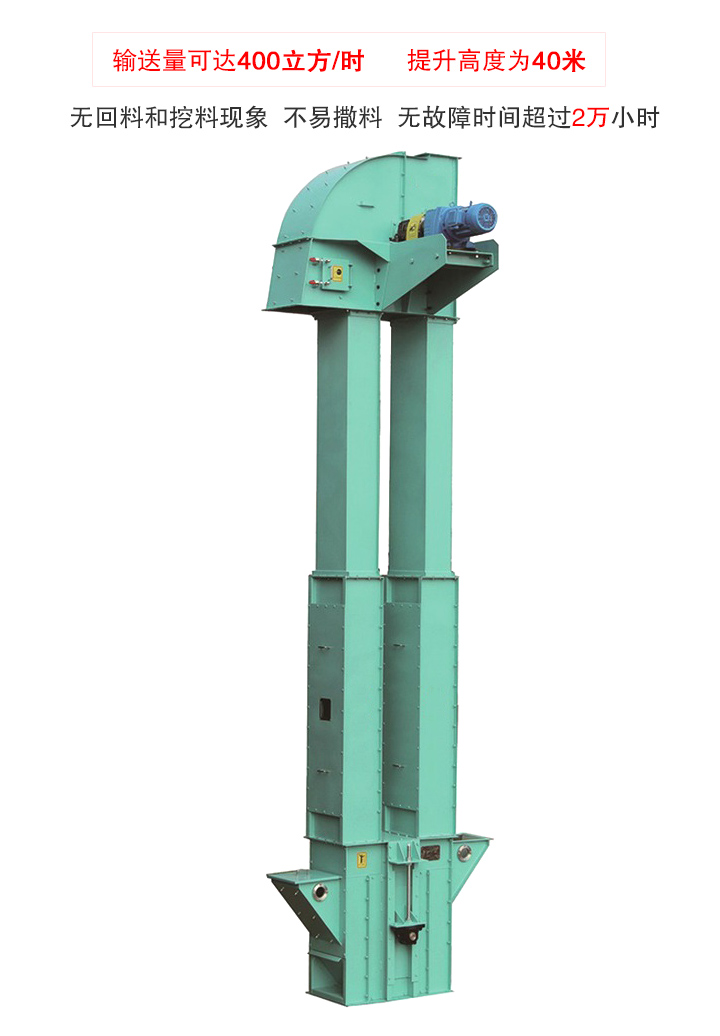

      TD系列斗式提升机主要特点:
      1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
      2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
      3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
      4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

    ★我公司可根据用户需要设计制造特殊型号规格的斗式提升机。
    ★我公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准。

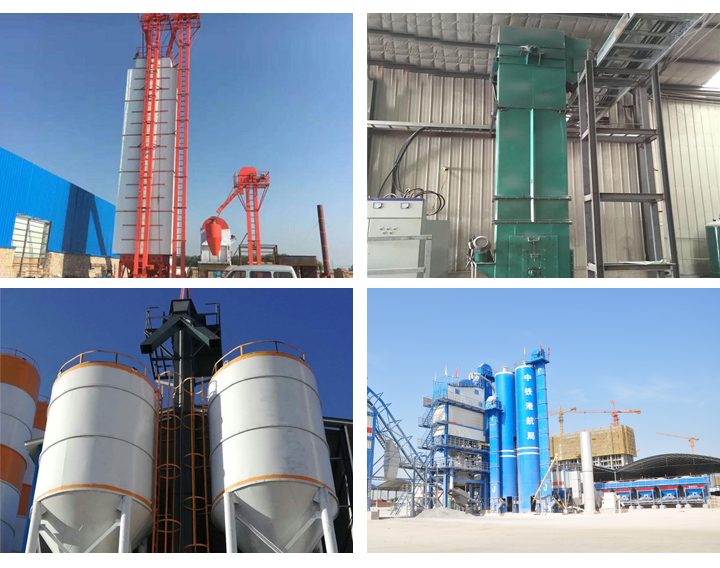

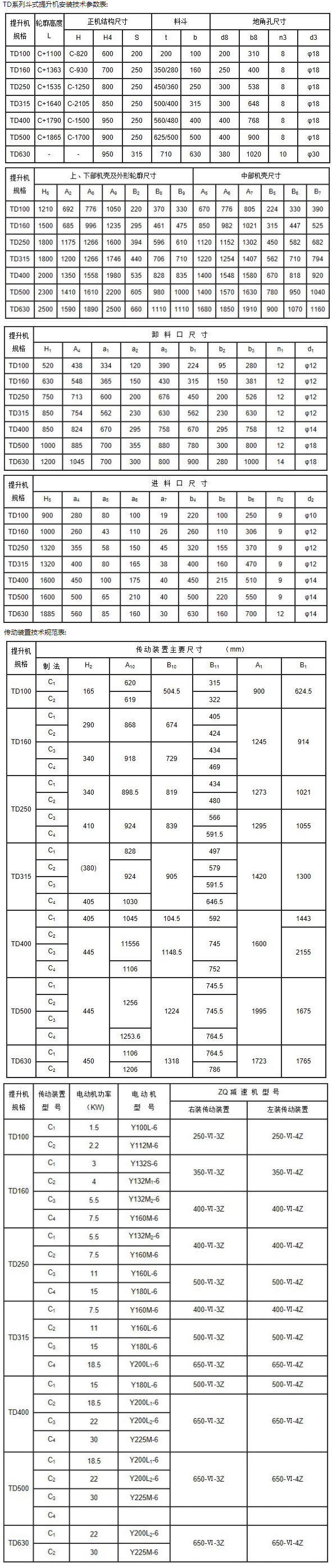

    TD系列斗式提升机技术参数表:

    型号

    TD160

    TD250

    TD315

    TD400

    料斗形式

    Q

    h

    zD

    Sd

    Q

    h

    zD

    Sd

    Q

    h

    zD

    Sd

    Q

    h

    zD

    Sd

    输送量(m³/h

    5.4

    9.6

    9.6

    16

    12

    22

    23

    35

    17

    30

    25

    40

    24

    46

    41

    66

    斗宽(mm

    160

    250

    315

    400

    斗容(L

    0.5

    0.9

    4.2

    1.9

    1.3

    2.2

    3.0

    4.6

    2

    3.6

    3.8

    5.8

    3.1

    5.6

    5.9

    9.4

    斗距(mm

    280

    350

    360

    450

    400

    500

    480

    560

    带宽(mm

    200

    300

    400

    500

    斗速(m/s

    1.4

    1.6

    1.6

    1.8

    物料量大块(mm

    25

    35

    45

    55

    型号

    TD500

    TD630

    TD160

    TD250

    TD350

    TD450



    料斗形式

    Q

    h

    zD

    Sd

    h

    zD

    Sd

    Q

    S

    Q

    S

    Q

    S

    Q

    S

    输送量(m³/h

    38

    70

    58

    92

    85

    89

    142

    4.7

    8

    18

    22

    25

    42

    50

    72

    斗宽(mm

    500

    630

    160

    250

    350

    450

    斗容(L

    4.8

    9

    9.3

    15

    14

    14.6

    23.5

    0.65

    1.1

    2.6

    3.2

    7

    7.8

    14.5

    15

    斗距(mm

    500

    625

    710

    300

    400

    500

    640

    带宽(mm

    600

    700

    200

    300

    400

    500

    斗速(m/s

    1.8

    2

    1

    1.25

    1.25

    1.25

    物料量大块(mm

    60

    70

    25

    25

    35

    55



    说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
        2.斗提机料斗用途为:浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
                          深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

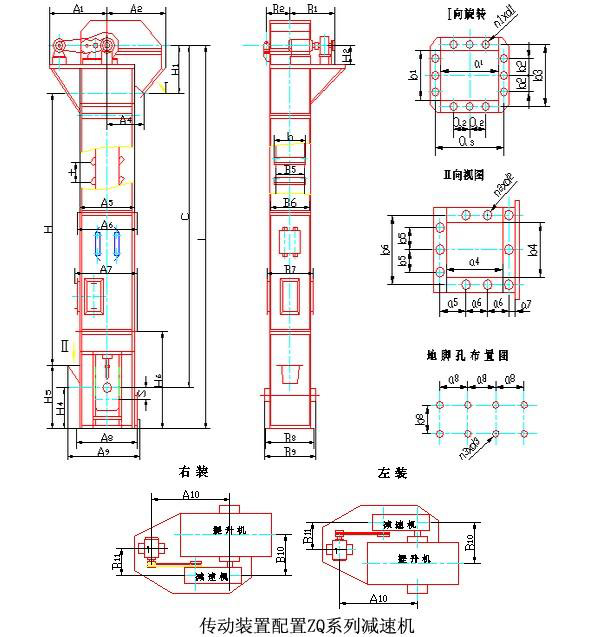

    传动装置技术规范表:

    提升机
    规格

    传动装置


    电动机功率
    KW)

    电 动 机


    ZQ

    右装传动装置

    左装传动装置

    TD100

    C1

    1.5

    Y100L-6

    250-Ⅵ-3Z

    250-Ⅵ-4Z

    C2

    2.2

    Y112M-6

    TD160

    C1

    3

    Y132S-6

    350-Ⅵ-3Z

    350-Ⅵ-4Z

    C2

    4

    Y132M1-6

    C3

    5.5

    Y132M2-6

    400-Ⅵ-3Z

    400-Ⅵ-4Z

    C4

    7.5

    Y160M-6

    TD250

    C1

    5.5

    Y132M2-6

    400-Ⅵ-3Z

    400-Ⅵ-4Z

    C2

    7.5

    Y160M-6

    C3

    11

    Y160L-6

    500-Ⅵ-3Z

    500-Ⅵ-4Z

    C4

    15

    Y180L-6

    TD315

    C1

    7.5

    Y160M-6

    400-Ⅵ-3Z

    400-Ⅵ-4Z

    C2

    11

    Y160L-6

    500-Ⅵ-3Z

    500-Ⅵ-4Z

    C3

    15

    Y180L-6

    C4

    18.5

    Y200L1-6

    650-Ⅵ-3Z

    650-Ⅵ-4Z

    TD400

    C1

    15

    Y180L-6

    500-Ⅵ-3Z

    500-Ⅵ-4Z

    C2

    18.5

    Y200L1-6

    650-Ⅵ-3Z

    650-Ⅵ-4Z

    C3

    22

    Y200L2-6

    C4

    30

    Y225M-6

    TD500

    C1

    18.5

    Y200L1-6

    650-Ⅵ-3Z

    650-Ⅵ-4Z

    C2

    22

    Y200L2-6

    C3

    30

    Y225M-6

    C4









    TD630

    C1

    22

    Y200L2-6

    650-Ⅵ-3Z

    650-Ⅵ-4Z

    C2

    30

    Y225M-6
