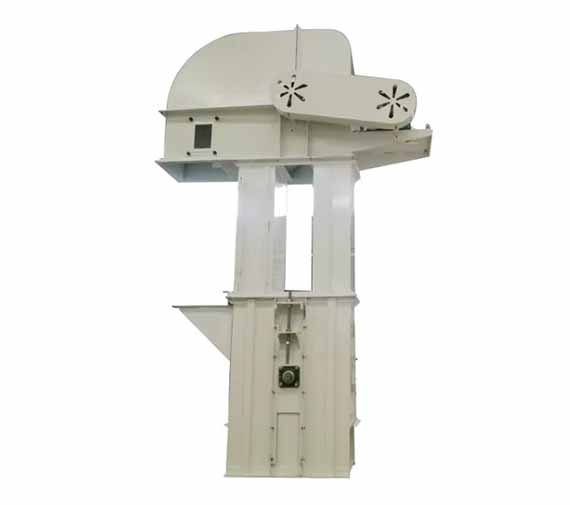

GTD500斗式提升机

　高效斗式提升机概述

　　GTD高效斗式提升机又叫GTH斗式提升机、斗提机等，是继TD、TH型斗式提升机，大汉根据国内广大市场的需求，在保持TD型TH型提升机原先的各项优点和先进性能的基础上，引进开发生产出了新一代GTD型、GTH型高效斗式提升机。

　GTD型500高效斗式提升机优势

　　1、提升范围广，输送能力大

　　2、物料及粉尘极少外溢，极少造成环境污染

　　3、混合或重力卸料，掏取式喂料

　　4、维修方便，节省原材料，降低维修费用

　　5、具有自定心的作用，避免输送带跑偏

　　6、设有料位器和速度控制器，用户可根据需要造取

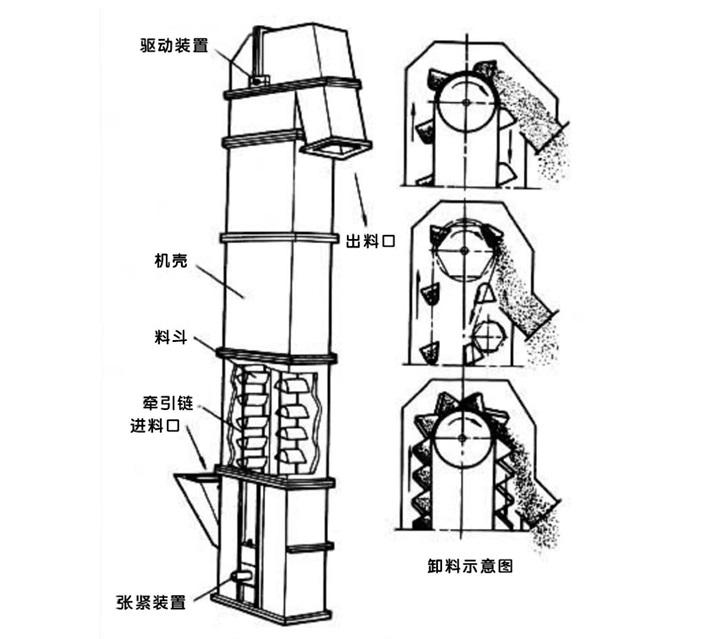

　GTD型500高效斗式提升机结构

　　大汉生产的高效斗式提升机为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。

　　GTH型为环链式，以高强度环链为牵引件，该链条按GB/T12718－91《矿用高强度圆环链》制造。

　　本设备有两种料斗：

　　bd和dh型，这是一种深型斗，一般适用于输送干燥、松散、易于抛出、流动性好的物料，如水泥、煤块、碎石、粮食等物料。

　　ad和ah型是一种比深斗浅的斗，它适用于流动性差一些。稍有湿的物料，如砂、煤、化工原料等。









　GTD型500高效斗式提升机使用范围

　　大汉生产的GTD与GTH型高效斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。

　　适用较干的散状物料垂直输送，可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。

　GTD型500高效斗式提升机的技术参数性能表说明

　　配置不同的料斗，其输送能力不同，故将高效斗式提升机技术参数表列为四种：

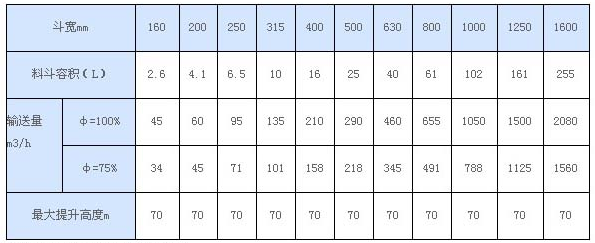

　　1、高效斗式提升机配ad型斗输送能力表

斗宽 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积 (L)		2.6	4.1	6.5	10	16	25	40	61	102	161	255
输送量 m³/h	φ=100%	45	60	95	135	210	290	460	655	1050	1500	2080
	φ=75%	34	45	71	101	158	218	345	491	788	1125	1560
最大提升高度 m		70	70	70	70	70	70	70	70	70	70	70

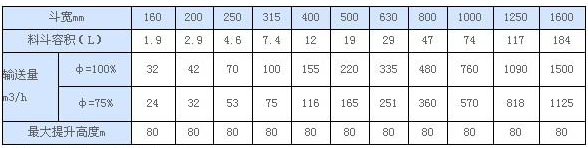

　　2、高效斗式提升机配bd型斗输送能力表

斗宽 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积 (L)		1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
输送量 m³/h	φ=100%	32	42	70	100	155	220	335	480	760	1090	1500
	φ=75%	24	32	53	75	116	165	251	360	570	818	1125
最大提升高度 m		80	80	80	80	80	80	80	80	80	80	80

　　3、高效斗式提升机配ah型斗输送能力表

斗宽 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积 (L)		1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
输送量 m³/h	φ=100%	32	42	70	100	155	220	335	480	760	1090	1500
	φ=75%	24	32	53	75	116	165	251	360	570	818	1125
最大提升高度 m		80	80	80	80	80	80	80	80	80	80	80

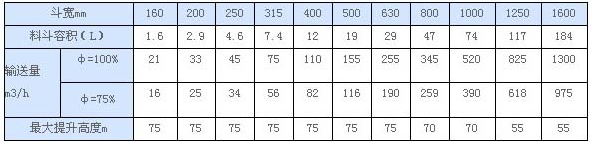

　　4、高效斗式提升机配bh型斗输送能力表

斗宽 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积 (L)		1.6	2.9	4.6	7.4	12	19	29	47	74	117	184
输送量 m³/h	φ=100%	21	33	45	75	110	155	255	345	520	825	1300
	φ=75%	16	25	34	56	82	116	190	259	390	618	975
最大提升高度 m		75	75	75	75	75	75	75	70	70	55	55

　　注：表中料斗容积为盛水溶积，物料容重为r=1t/m3大提升高度指提升机的轴距C。

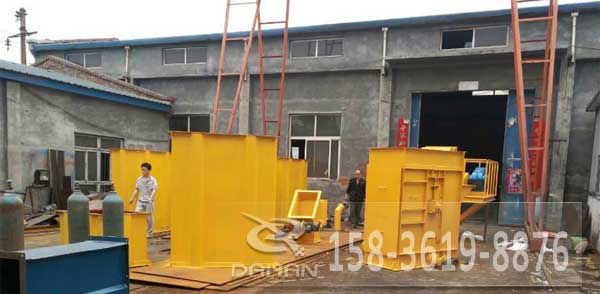

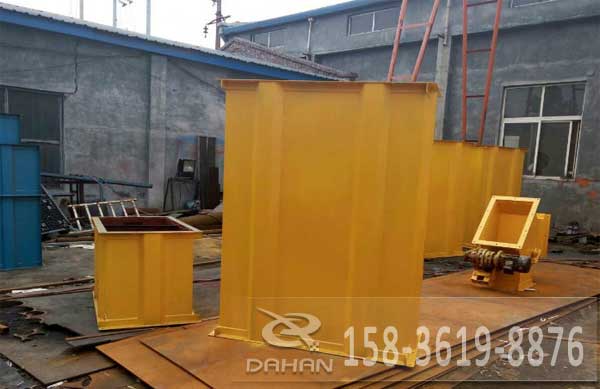

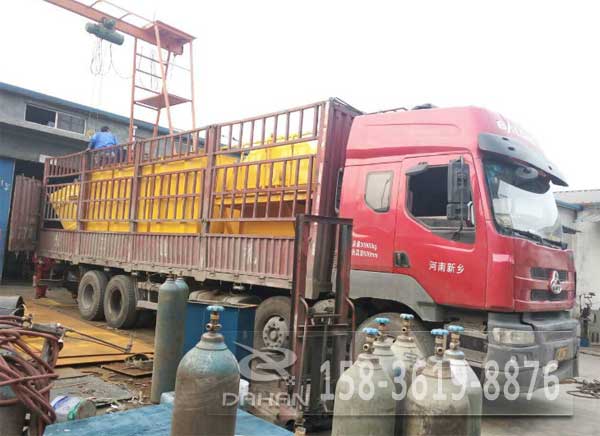

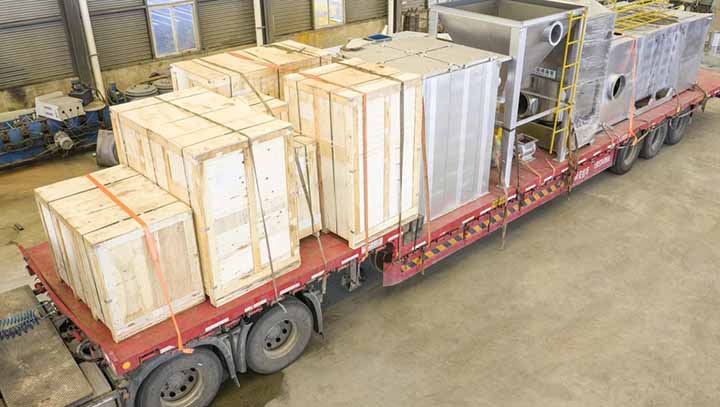

　GTD型500高效斗式提升机发货说明
