微型螺旋给料机

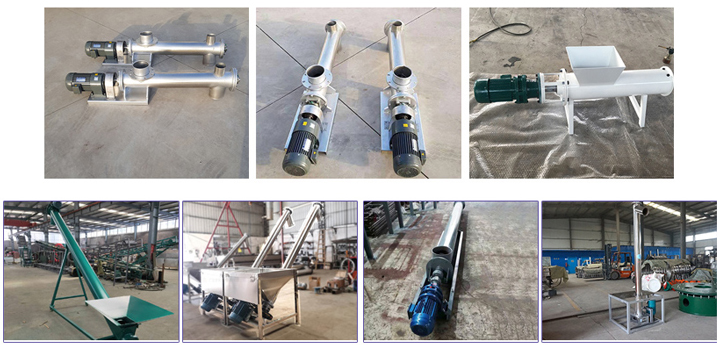

微型螺旋给料机介绍

微型螺旋给料机主要指的是小型号的螺旋给料机，即114型螺旋给料机，螺旋管直径为114mm，输送量一般为3立方/时，配套0.75-1.1kw的振动电机,转速为84-130转/分，长度一般为5-10米，适合水平、倾斜或垂直布置。

注：微型螺旋给料机可根据输送物料特性分为有轴和无轴两种，无轴更适合输送缠绕性强的物料，如污泥、生活垃圾等。

微型螺旋给料机适用范围

微型螺旋给料机主要用在环境温度在-20℃-+50℃的条件下水平、倾斜或垂直输送200℃以下的粉末、颗粒及小块状物料，如水泥、化肥、煤粉、沙子、焦炭、粮食、灰渣等，可以广泛应用在建材、冶金、化工、电力、煤炭、粮食等行业中、

微型螺旋给料机特点

1、螺旋直径为114mm，直径小，转速高，输送物料比较均匀，无卡料现象。

2、每小时输送量可达3立方，适合小产量用户输送。

3、由于型号体积较小，所以占用的空间也比较小。

4、可同时向两个方向喂料，输送方向可逆。

5、整机采用密封式结构，能够解决物料输送过程中的污染。

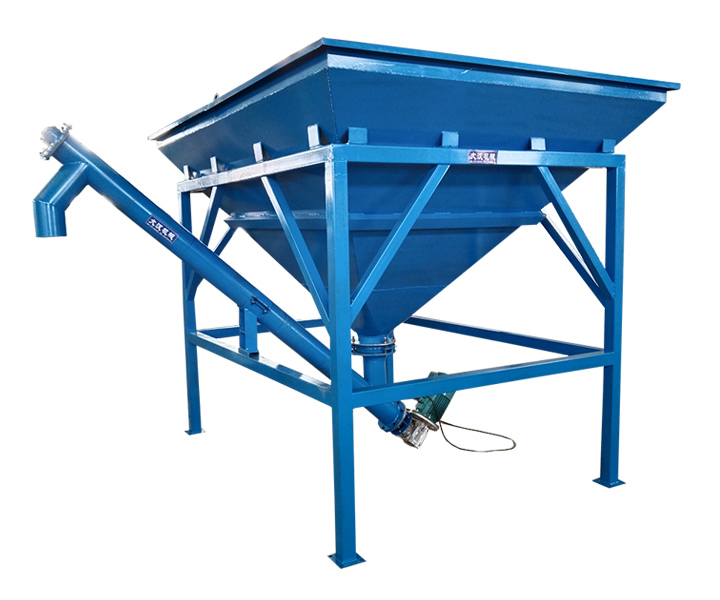

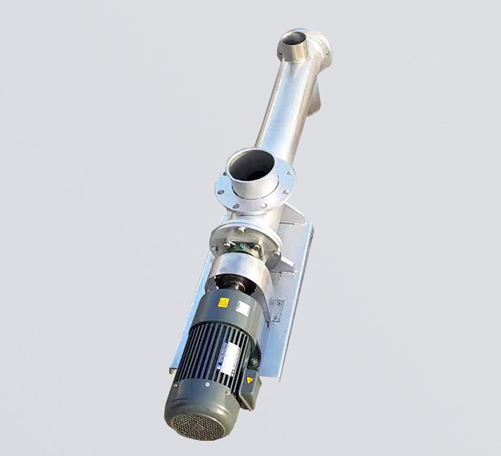

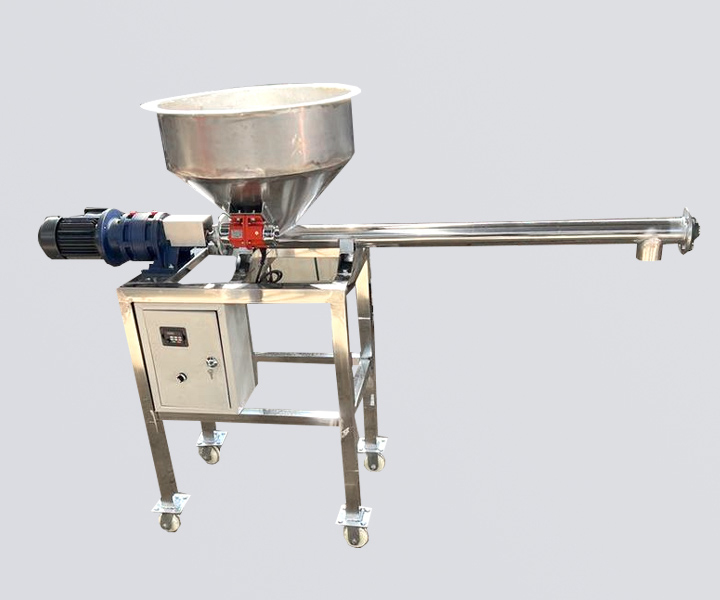

微型螺旋给料机结构

微型螺旋给料机由驱动装置,机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。

微型螺旋给料机工作原理

微型螺旋给料机主要由进料口、螺旋叶片、筒体、驱动装置、出料口等部分组成。运行时，物料经进料口输送到单管螺旋给料机的壳体后，物料在内部螺旋槽内受到离心力与管壁摩擦力的作用，随着螺旋叶片一起转动，并在重力的作用下沿螺旋槽下滑，从而使物料不断向前推进输送，使其均匀地由出料口排出。

微型螺旋给料机技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
