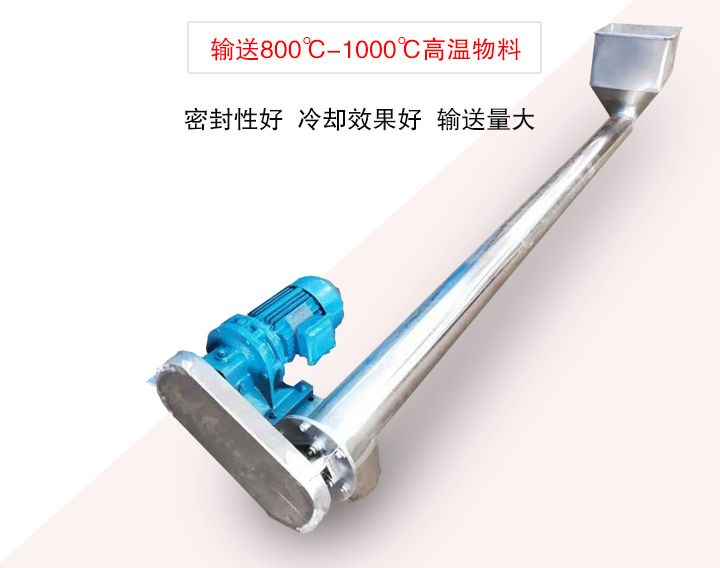

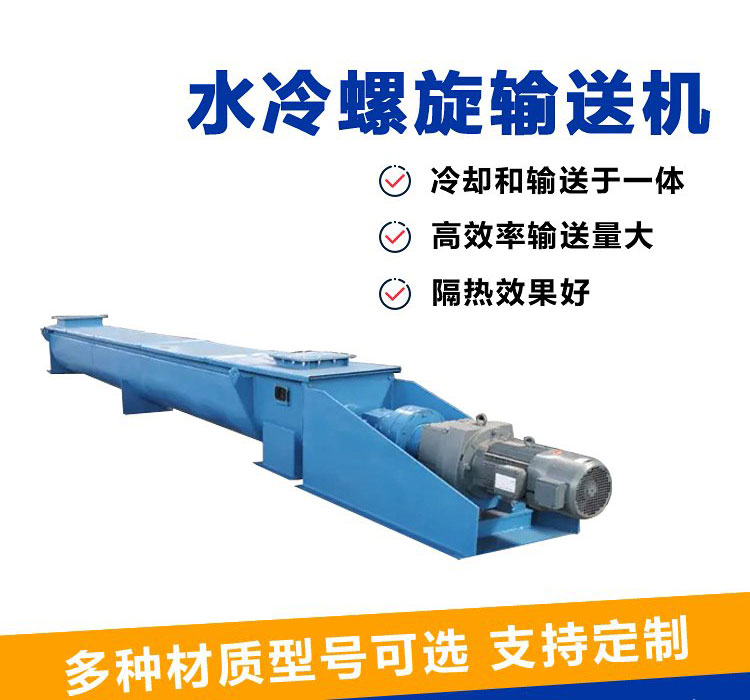

产品简介:是在封闭的管体内输送高温的粉状、小颗粒等散料,进料最高温度可达720度,通过隔套和中心螺旋管内流动的冷却水使出料温度可达50度,物料在输送过程中冷却较均匀冷却效果好。
螺旋入口温度:450℃ 出料时温度降至:100℃以内
冷却方式:循环水冷却 冷却水流速:0.37m/s
冷却水体积流量/容量:71.3m³/h
处理量:3-10m³/h 输送长度:7米
应用:水泥、煤渣、矿渣、以及热量较高的物料
全国统一销售热线:0373-268 2333

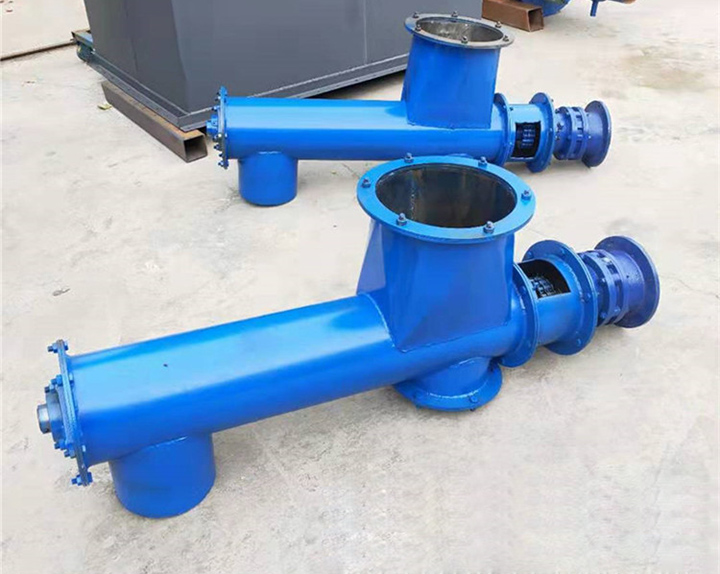

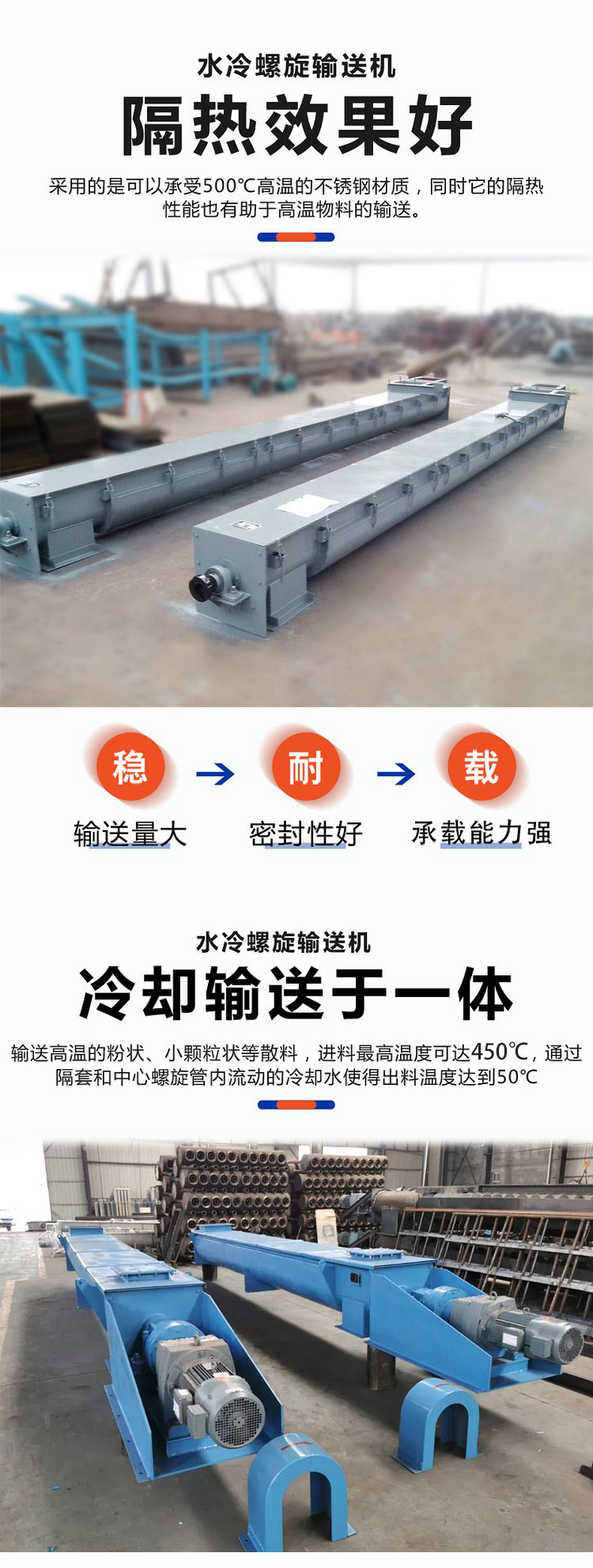

水冷螺旋输送是专门针对高温炉料输送作业设计的一款降温输送设备,比一般普通的螺旋输送机,多加了循环水冷却系统,不但可以输送高温物料,还可以在有效的输送过程中完成对物料的降温处理并且拥有良好的气体密封性能,螺旋入口温度450℃,出料时温度降至100℃以内,适用输送高温粉煤灰,煤渣,胶粉,碳黑等物料。

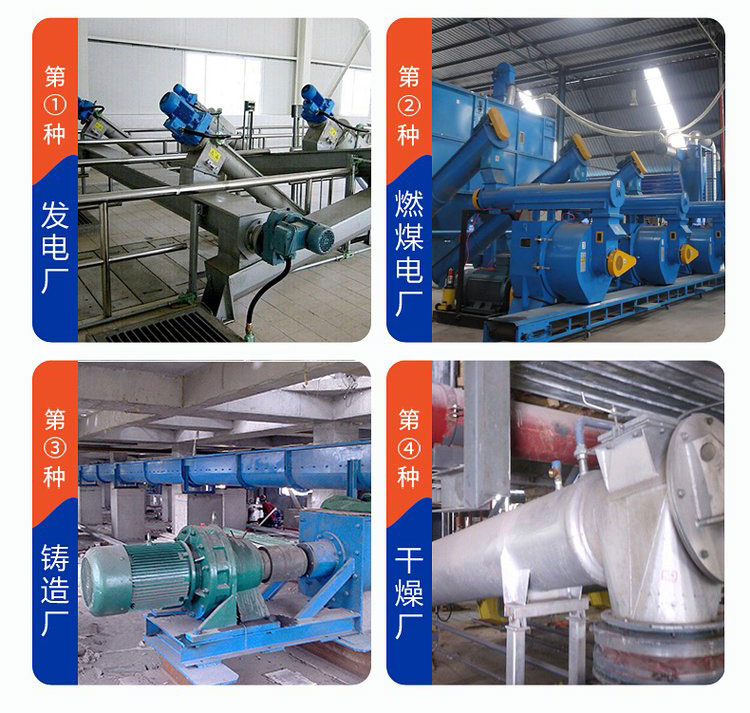

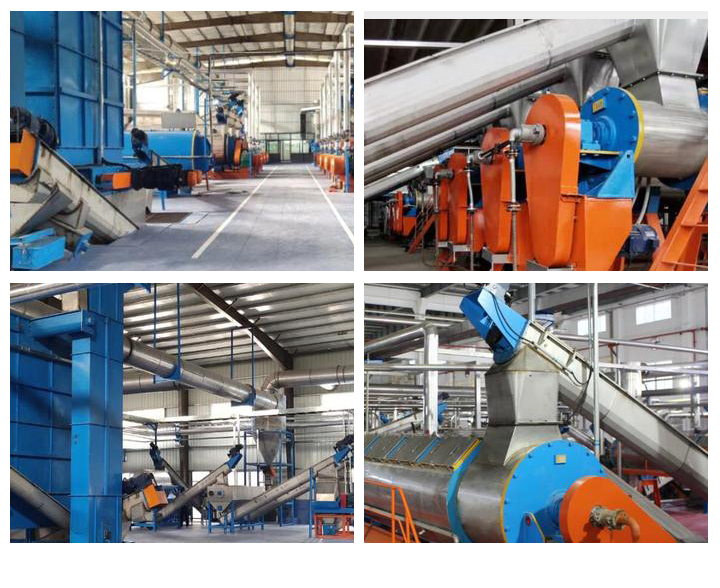

水冷螺旋输送机用于电厂、火力发电厂冷却输送高温物,主要输送物料为未燃煤灰,设备安装高度3300mm,长度3000mm,宽度1100mm。冷却温度可从950度降到150度以下,水压5公斤,水流量5T每小时,进水温度40度。
输送高温炉渣
水冷螺旋输送机给物料降温的整个流程是在进料口部位甚至一个进水管,出料口部位设置一个出水管,冷却水从进水管流进筒体,给筒体内部空间制造一个低温冷却环境,运输的物料在此降温,冷却水是循环流动的。
降温方式:
1.循环水冷却:机器外筒设置了一定长度的夹套,夹套内装有冷却循环水,物料进入筒体后旋转推移,物料不断接触冷水夹套,在冷热不同碰撞交换过程中达到给物料降温效果。
2.内外部双冷却:内部冷却指旋转轴,旋转为空心,里面可以装冷水,外部冷却指夹套,可以大面积大程度给物料降温。
3.筒体长度是降温关键:水冷螺旋输送机输送的物料一般为刚燃烧的物料或是本身就具有高温的物料,所以在运输过程中需要一定的时间。筒体长度越长,冷却降温效果越好。从出水管流出,工作任务结束。
1、通过冷却水在螺旋输送机旋转的过程中完成物料降温,冷却水工作压力不小于0.6MP,它可以将您的产品从450摄氏度冷却到100摄氏度以下。
2、螺旋叶片和螺旋轴分体结构并选用耐热钢材质,解决了高温炉料的导出、输送问题。
3、冷却水量:4.285t/h (冷却水温度冷却前20摄氏度,冷却后100摄氏度时需要的水体积)。

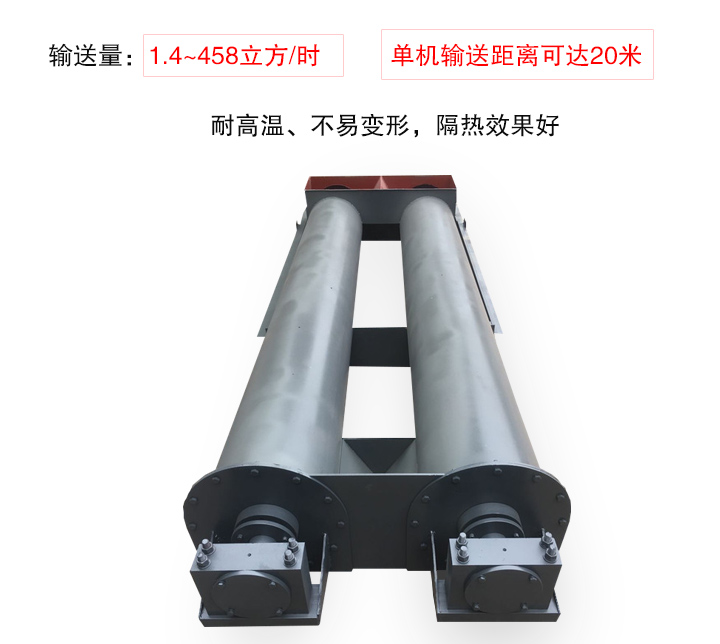

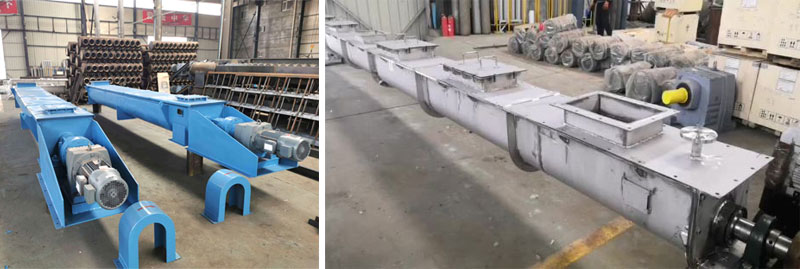

4、输送距离可达20米,多机软连接可根据需要任意延长。

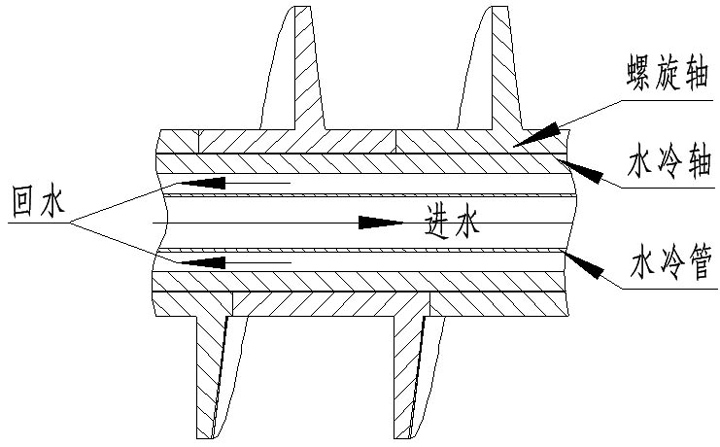

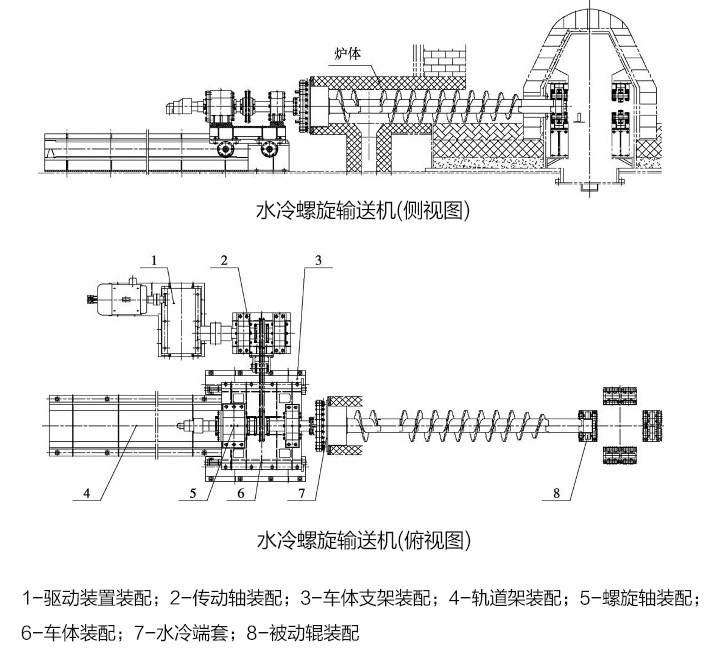

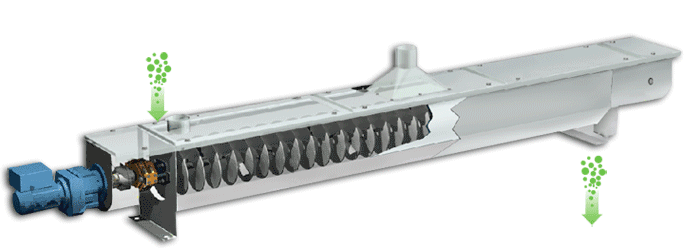

水冷螺旋输送机由螺旋轴、水冷轴、水冷管和旋转接头组成。
螺旋轴:采用耐高温、耐磨材质,制作成分体式螺旋叶片,在使用过程中部分磨损可单独更换;螺旋叶片为梯形截面,使叶片在输送物料时受力更为合理;分体式螺旋叶片接口处采用梯形插槽形式连接用以传递扭矩,同时这种结构可以使各螺旋叶片在拆装时更为方便;尾节一组叶片设计成带锥度形式,这种结构可以使进料口处的物料流动更加合理,不至于形成局部堆料。
水冷轴:为空心结构,采用优质钢制造,做螺旋实体的承力轴传递扭矩。
水冷管:用于水冷轴的循环冷却,改善轴的使用环境,提高轴的使用寿命。
进入水冷螺旋输送机的物料,通过输送机夹套内的循环水,在热交换的过程中,使物料的温度在设备运行过程中降温,但是由于温度的原因,有些物料只需一台输送机就可以降温,有些物料温度过高会需要2-3台设备进行直连式降温。
螺旋直径(mm) | 300 | 400 | 500 |
螺距(mm) | 300 | 400 | 500 |
转速(r/min) | 6 | 7 | 8 |
输送量(m3/h) | 3 | 5 | 10 |
电机功率(Kw) | 3 | 3-4 | 4 |
输送距离(m) | <7 | <7 | <7 |
物料温度(℃) | <800 | <800 | <800 |
物料比重(%) | ≈0.8 | ≈0.8 | ≈0.8 |
叶片材料 | SU304 | SU304 | SU304 |
水压(MPa) | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
进出口 | DN40 | DN40-50 | DN40-50 |
1、冷却方式:循环水冷却,
2、冷却系统:内部冷却(旋转轴)、外部冷却(夹套),
3、循环冷却水走向:从半焦螺旋出口端进入,半焦螺旋入口端流出,
4、材质:与物料接触部分为304不锈钢(轴直径159mm,叶片厚度10mm,螺旋套管径377mm,厚度8mm),外夹套材质:Q235,管径460mm、壁厚10mm,
5、螺旋轴和叶片必须经过调直及热处理,
6、螺旋套管长度不能大于:7000mm,
7、雾化喷嘴(材质304):在输送螺旋出口端,螺旋叶片上部开始安装,依 次往输送螺旋入口端每隔200mm安装一个,共安装三个雾化喷嘴,可单独调控水量,也可单独简易拆卸便于清理喷嘴,
8、螺旋轴驱动方式:连接轴驱动,配备变频调速电机(需注明电机功率),
9、要求:输送量每小时大于6m³,输送物料进入水冷螺旋输送机螺旋入口时温度为450℃, 出料时温度需降至100℃以内
