产品类别:螺旋输送机系列
产品简介:螺旋输送上料机可水平、倾斜、垂直输送粉状、颗粒状物料,上料均匀,不易卡料,大汉螺旋输送上料机可根据用户的要求定制不同直径、不同长度、不同倾斜度的上料机设备.
全国统一销售热线:0373-268 2333

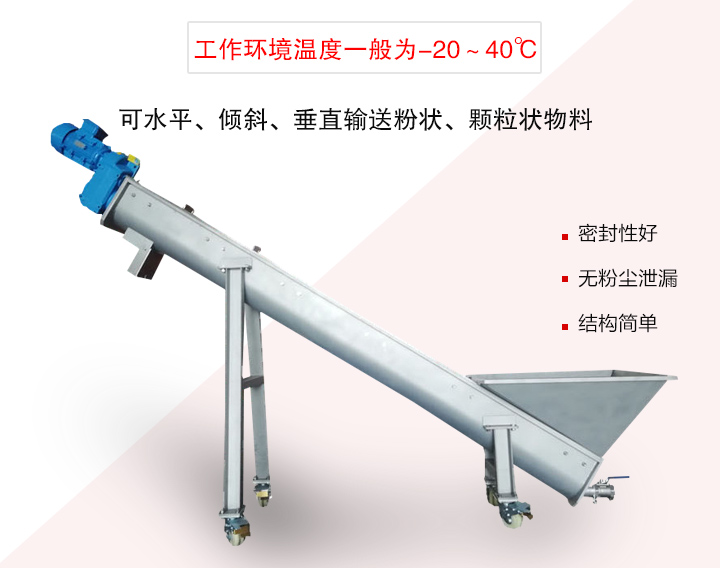

螺旋输送上料机可水平、倾斜、垂直输送粉状、颗粒状物料,具备良好的密封性,无粉尘泄漏,可直接与配套设备连接固定,不需要地基基础,可充分利用厂房空间。大汉螺旋输送上料机可根据用户的要求定制不同直径、不同长度、不同倾斜度的设备,并可配套安装调速电机,达到定量给料的目的。
螺旋输送给料机广泛应用于各行业,如建材、化工、工业、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如粉煤灰、石灰、水泥、饲料、肥料、砂浆、粮食、面粉等,物料温小于200℃,工作环境温度一般为-20~40℃。

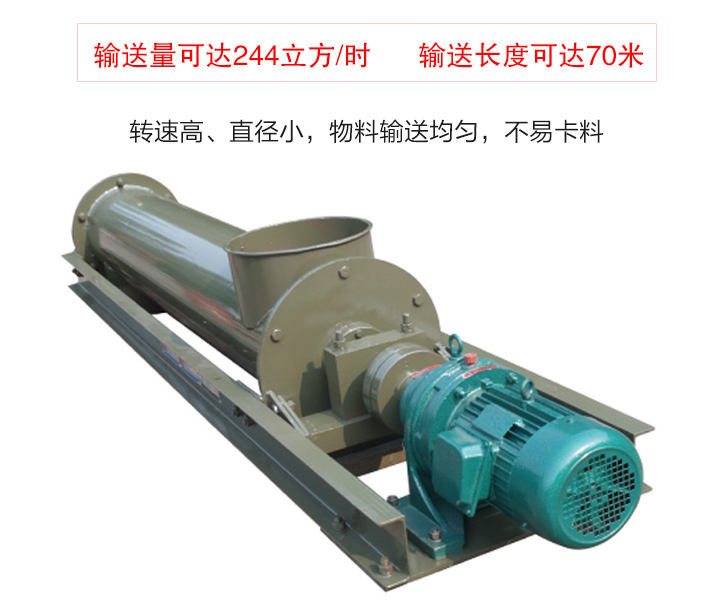

1、转速高、直径小,物料输送均匀,不易卡料。
2、输送量可达244立方/时,输送长度可达70米。
3、结构简单,便于中间装料和卸料。
4、输送方向可逆向,也可同时向相反方向输送物料,输送过程中可对物料进行搅拌、混合、冷却等作业。
5、通过装卸闸门可调节物料流量。
6、密封性好,在输送原料的过程中,可以保证原料不会受到污染,不会有粉尘或杂质混入。

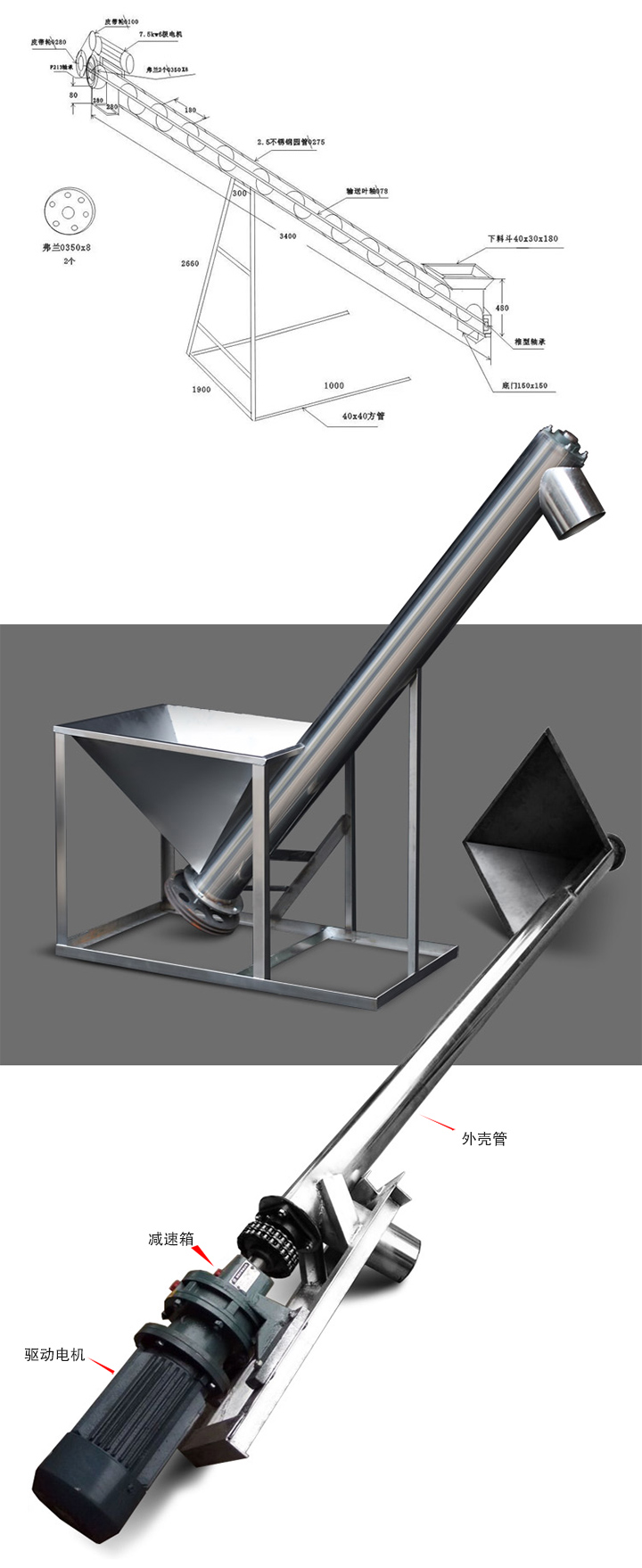

螺旋输送上料机属于非基础固定式,由驱动电机、减速箱、外壳管、螺旋体依次相连。
1 、螺旋轴与吊轴承、头、尾轴连接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便,芯轴长、吊挂少、故障少。
2 、采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命可达两年以上。
3、吊轴承采用滑动轴承,设有防尘密封装置,减少粉尘飞扬。
螺旋输送机上料机利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
