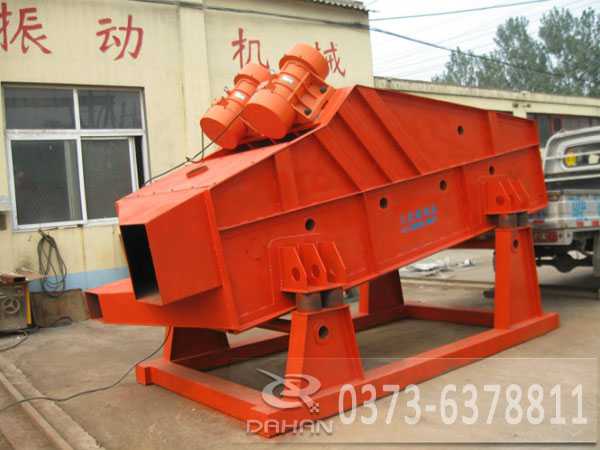

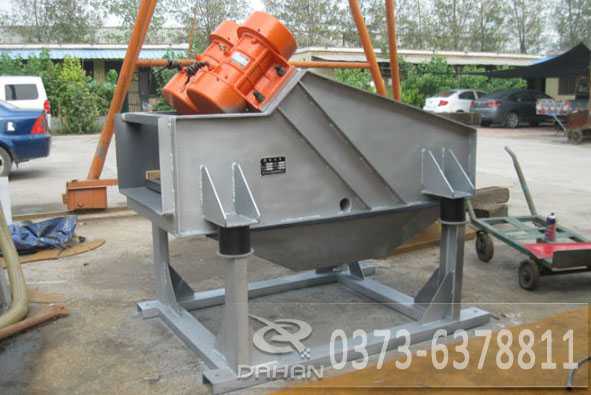

矿用振动筛

矿用振动筛是我公司自行研制的一种新型 筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻，能耗低、便于安装及工艺布置等特点，采用能耗低振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。

ZSG矿用振动筛主要特点

ZSG 矿用振动筛体积小巧，具备较大的筛分能力，设备整体重量较轻，能够方便安装，利于现场工艺布置。其运行时能耗较低，可减少能源消耗，降低使用成本。设备售价合理，所需备件数量少，能减少后期维护投入。整体结构设计简单，外形美观大方，筛网采用小块拼装方式，拆装流程简便，更换操作快捷，可满足矿用筛分作业的日常使用需求。

ZSG矿用振动筛工作原理和结构点

ZSG矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列重型筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。ZSG系列重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

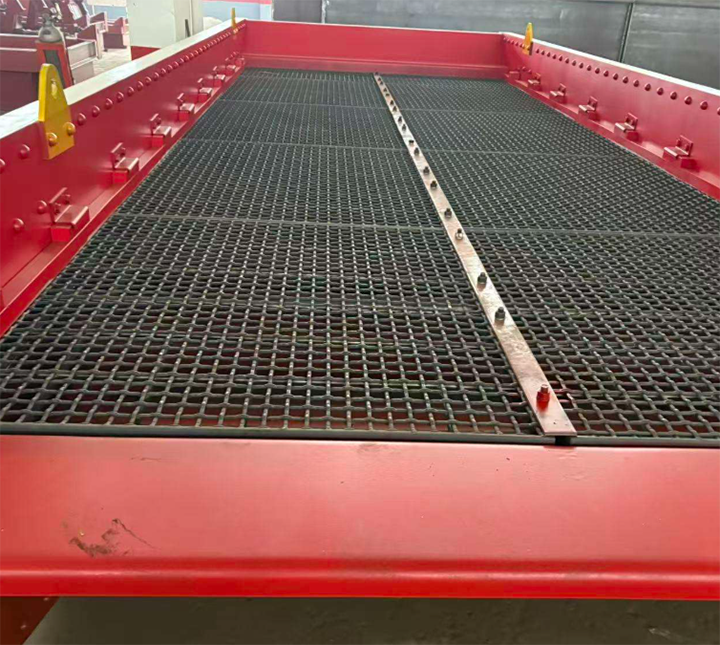

ZSG矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

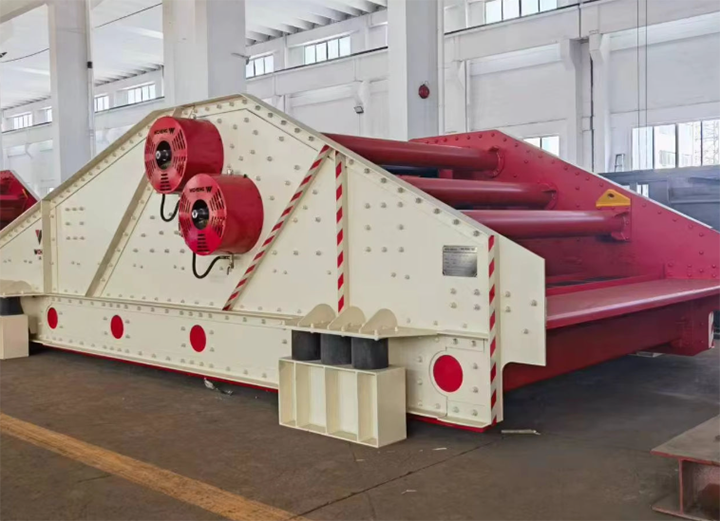

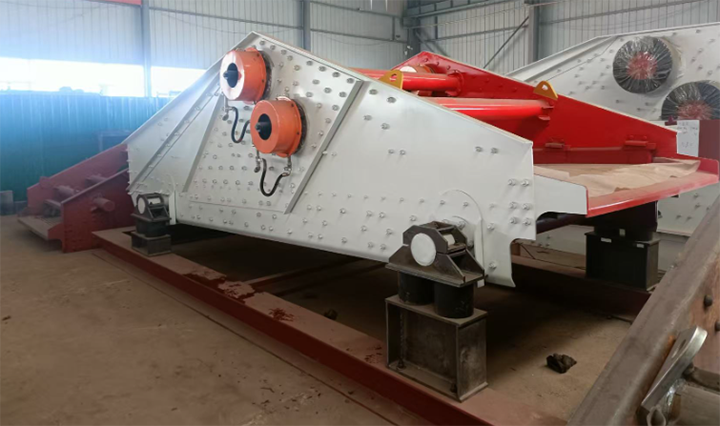

ZSG矿用重型振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。

减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG矿用振动筛应用案例

在某矿业公司的铁矿石处理生产线中，安装了ZSG型矿用振动筛。该设备筛面面积为10㎡，属于双层筛设计，下层筛网孔径为6mm，负责将破碎后的矿石按粒度进行分级筛选。经过矿用振动筛筛选后的物料由斗式提升机垂直输送至下一道工序的储料罐中，实现了筛分与提升的连续作业。
