斗式提升机都有哪些部件组成

发布时间：2015-12-23 00:00:00作 者：浏览次数：次

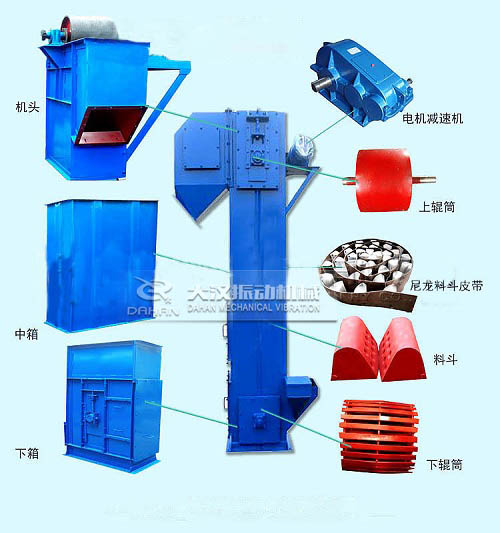

　　斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）。
　　料斗
　　a、圆柱形斗：深斗、斗口呈65º倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。
　　浅料斗：口呈45º倾斜，深度小，用于潮湿的和流动性的粒状物料。
　　b、尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。
　　牵引构件
　　(a)橡胶带：用螺钉和弹性垫片固接在带子口，带比斗宽35～40mm，一般胶带输送温度不超过60℃的物料，耐热胶带可以输送达到150℃的物料。
　　(b)链条：单链条固接在料斗后壁上；双链与料斗两侧相连。链式提升机当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链，主要缺点是链节之间磨损大，增加检修次数。
　　链轮
　　斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。
　　链轮的齿形的设计：链轮齿形必须保证链能耗低平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
