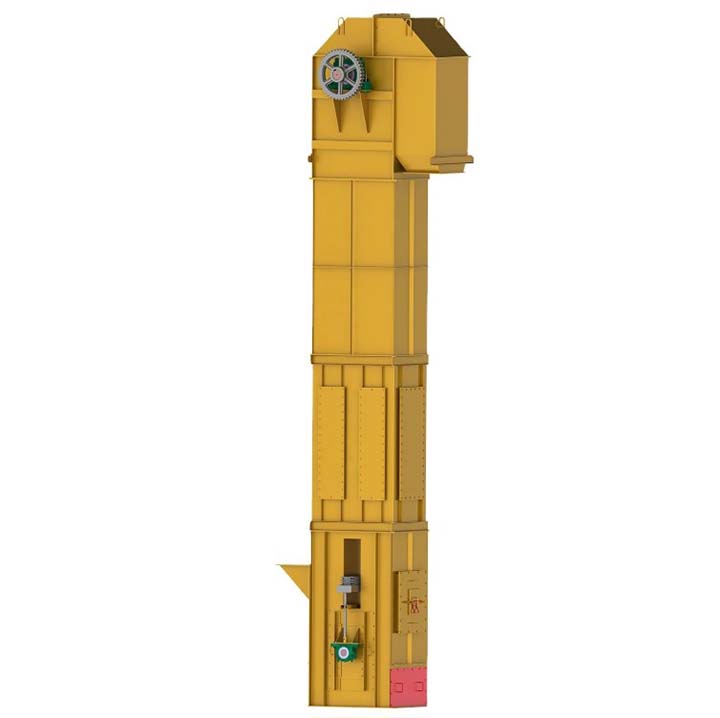

THG斗式提升机

产品类别：斗式提升机系列

产品简介：THG型斗式提升机具有输送量大、提升高度高、运行平稳可靠，使用寿命长等特点，适用于较干燥、松散、流动性好的粉状、粒状、块状物料。THG型为环链式，以高强度圆环链为牵引构件，该链条按GB/T12718-91<<矿用高强度园环链>>制造。

全国统一销售热线：0373-268 2333

在线报价

THG型斗式提升机的用途及特点

THG型斗式提升机具有输送量大、提升高度高、运行平稳可靠，使用寿命长等特点，适用于较干燥、松散、流动性好的粉状、粒状、块状物料。THG型为环链式，以高强度圆环链为牵引构件，该链条按GB/T12718-91<<矿用高强度园环链>>制造。

本系列斗式提升机的头尾部和中部机壳全部作了密封处理，物料及粉尘不外扬，不会造成环境污染；传动装置中采用了垂直轴减速器和液力偶合器，并配有逆止装置，使得传动装置结构紧凑，实现了柔性传动，既能使运转平稳，又能使电机减速器及牵引件得到保护，更能使物料在停机时保持稳定状态；下部采用了重锤张紧装置，实现了自动张紧。一次安装调试后，即可保持恒定的张紧力，避免了脱链，从而保证机器正常运行。

THG系列斗式提升机上下链轮为组装式链轮，轮缘用高强度螺栓联接在轮体上，在链轮磨损后，只需要更换轮缘，这样既更换方便，又可节省材料，降低维修费用。本机在下部增设了料位器和速度控制器，用户可根据需要选配，以达到将控制信号传入中央控制室的计算机中，以便对提升机的运行情况进行监控。

THG系列斗式提升机的技术性能：

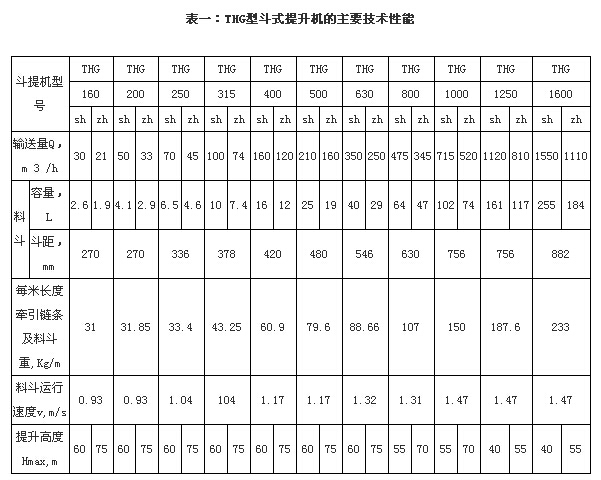

THG系列斗式提升机的主要技术性能列于表1，表中料斗的容量为盛水时的容量。输送量是按填充系数ξ=1算得。大提升高度指提升机的轴距。

斗提机型号		THG 160		THG 200		THG 250		THG 315		THG 400		THG 500		THG 630		THG 800		THG 1000		THG 1250		THG 1600
		sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh
输送量 Q, m³/h		30	21	50	33	70	45	100	74	160	120	210	160	350	250	475	345	715	520	1120	810	1550	1110
料斗	容量, L	2.6	1.9	4.1	2.9	6.5	4.6	10	7.4	16	12	25	19	40	29	64	47	102	74	161	117	255	184
	斗距, mm	270		270		336		378		420		480		546		630		756		756		882
每米长度牵引链条及料斗重, Kg/m		31		31.85		33.4		43.25		60.9		79.6		88.66		107		150		187.6		233
料斗运行速度 v, m/s		0.93		0.93		1.04		1.04		1.17		1.17		1.32		1.31		1.47		1.47		1.47
提升高度 Hmax, m		60	75	60	75	60	75	60	75	60	75	60	75	60	75	55	70	55	70	40	55	40	55

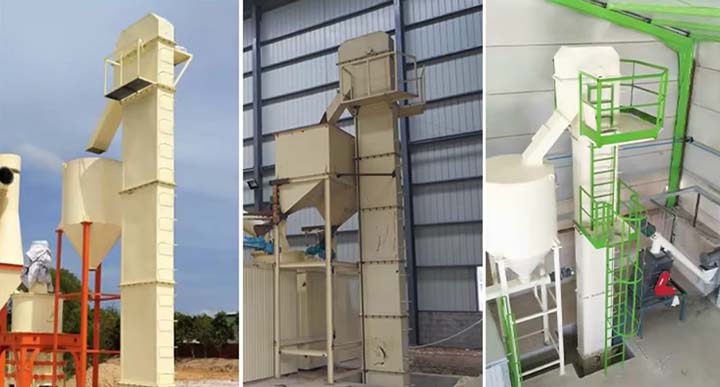

THG斗式提升机使用案例

某建材公司引入THG型斗式提升机，用于水泥熟料生产线的垂直输送。设备型号THG315，输送高度25米，配置电机，斗宽315毫米，料斗容积3.5升，线速度1.2米/秒。实际运行中，设备将破碎后的熟料从地面提升至窑尾预热塔，输送能力达35吨/小时。该机采用钢芯胶带牵引，减少了物料回流现象，在连续作业条件下维持了稳定的输送量，降低了设备的维护频次。投产后，该提升机提升了工序间的流转效率。
