垂直斗式提升机提升高度是多少？

发布时间：2026-04-18 09:42:53作 者：大汉机械浏览次数：次

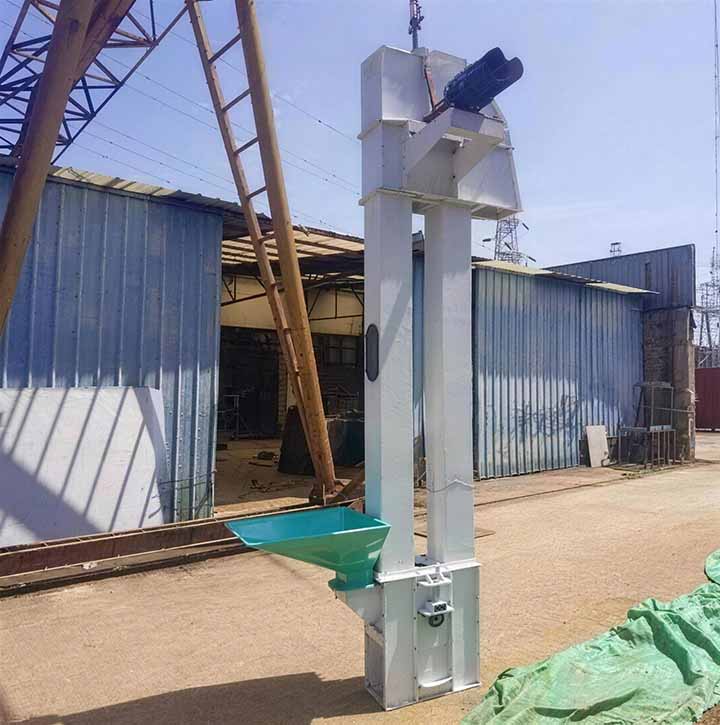

垂直斗式提升机提升高度概述

垂直斗式提升机的垂直输送高度多在 4 米至 50 米区间，定制款可延伸至 120 米以上，设备会按照进料口与出料口的垂直距离匹配标准节段组装。

设备可以输送粉状、颗粒状与小块状物料，粮食、煤粉、砂石、水泥熟料等物料。提升量随型号变化，小型设备每小时可输送 10 立方米左右物料，大型板链机型每小时输送量能达到 800 立方米，料斗深浅与运行速度可根据现场产能调整，适配不同产量的生产线连续上料需求。

垂直斗式提升机结构组成

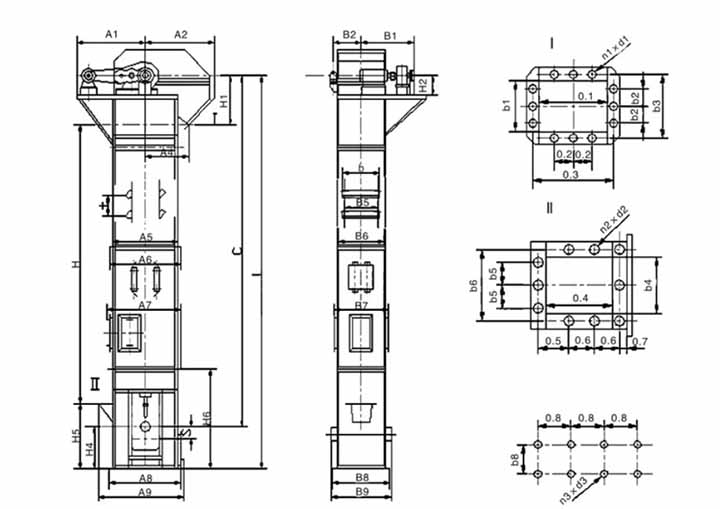

垂直斗式提升机由头部驱动组件、中部机壳、底部张紧结构、料斗与牵引构件组成，各部件配合决定可实现的提升高度。牵引构件包含橡胶胶带、圆环链与板式链。链条类构件承载能力更强，板链适配重载与高磨损场景，高度延伸时仍能保持传动稳定。中部机壳由多节标准段拼接，底部张紧装置可自动补偿牵引件伸长量，保障运行时料斗位置不偏移。下面是结构示意图。

垂直斗式提升机不同高度类型选择

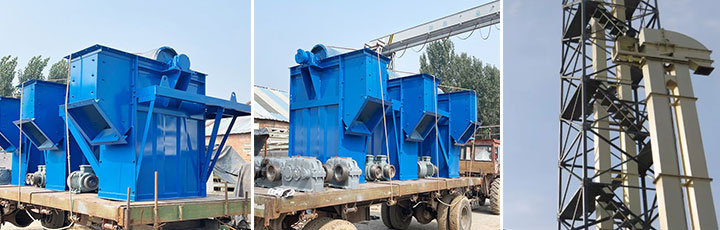

现场垂直高度不同，选择的垂直斗式提升机类型也存在差异。高度在 10 米以内的车间上料、小型料仓补料场景，可选用 TD 胶带式机型，机身轻便、安装快捷，适合粮食、轻质粉料输送。高度在 10 米至 30 米的多层厂房、中小型生产线，TH 环链机型适配性更强，可处理有一定磨琢性的颗粒与块状物料，机身刚性满足多层布局需求。高度在 30 米至 50 米的矿山、建材生产线，NE 板链机型承载能力突出，应对矿石、煤块等重物输送时不易变形。高度超过 50 米的大型窑炉、储料塔输送，可选用钢丝绳芯胶带机型，抗拉性能满足长距离垂直输送，减少中间转运环节。

斗式提升机规格尺寸

型号系列	牵引形式	标准提升高度范围	最大常用提升高度	适用物料
TD 型	橡胶输送带	4～40 m	≤50 m	粮食、煤粉、水泥、化工粉料
TH 型	圆环链	4.5～40 m	≤40 m	块状、中等磨琢性物料
HL 型	圆环链	4.5～30 m	≤30 m	中小型颗粒、粉状物料
NE 型	板式链条	5～40 m	≤50 m	大块、重物料、磨琢性强
TB 型	板式链条	6～40 m	≤50 m	矿山、冶金、建材粗料
D 型	橡胶带（轻型）	2.5～20 m	≤20 m	轻质粉料、粮食、小颗粒
GTD/GTH	高强度胶带 / 链	10～80 m	≤100 m	大型生产线、高提升工况
钢丝绳胶带式	钢丝绳胶带	20～120 m	≥120 m	矿山、超长高度提升专用

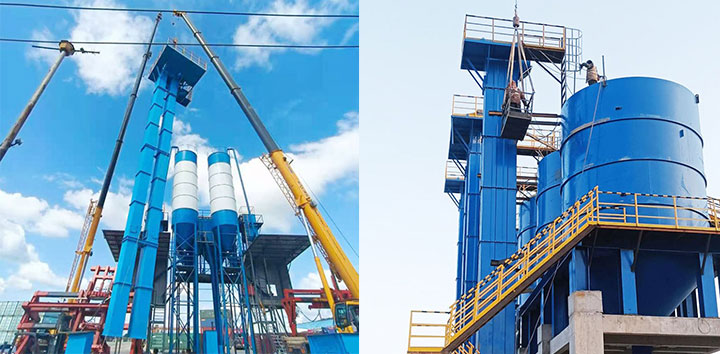

垂直斗式提升机不同高度案例

某建材企业熟料输送项目中，采用 25 米提升高度的 THG315 机型，将破碎后的熟料送至窑尾预热塔，每小时输送量稳定在 35 吨，料斗与链条磨损均匀，连续运行无需频繁停机维护。某粮食加工厂搭配 23 米高 TD 胶带机型，与自动化包装线联动，小麦、面粉等物料从地面仓输送至高层筛分设备，每小时输送量达 50 立方米，密封机壳减少粉尘飘散，可以适配车间连续生产节奏。某矿山碎石加工线选用 13 米高 NE30 板链机型，输送矿粉与碎石物料，每小时处理量 20 吨，板链结构抵御物料磨损，适应户外复杂场地运行。

垂直斗式提升机的提升高度覆盖常规工业场景与大型项目需求，从 4 米到 120 米以上均可实现匹配。物料特性、现场高度与输送量共同决定设备型号与结构配置，牵引构件、中部机壳与张紧装置的设计直接影响高度上限。结合实际安装空间与物料属性挑选机型，既能满足垂直输送需求，也能延长设备使用寿命。
