NE型板链斗式提升机介绍:

板链式斗式提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。

NE型板链斗式提升机是由国外学习和借鉴先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

NE系列板链式斗式提升机在各工业国家应用极广,由于能耗低高效,正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板链斗式提升机

NE型板链斗式提升机工作原理:

NE系列板链式斗式提升机是流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,因此无功功率损耗少,噪声低,寿命长。

NE板链斗式提升机工作原理

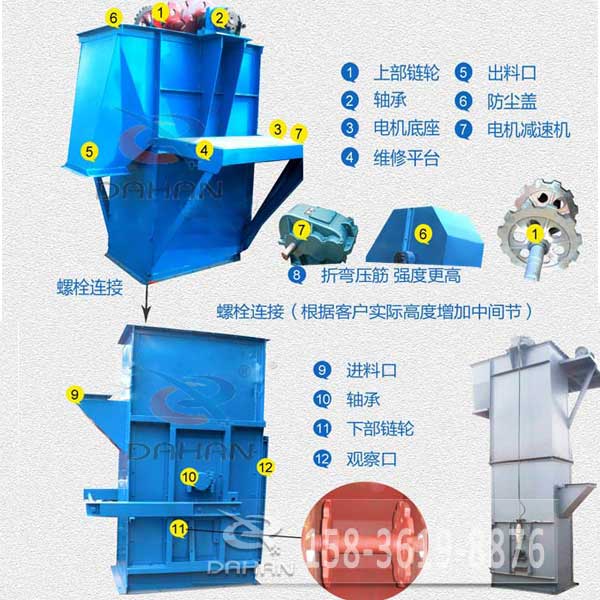

NE系列板链斗式提升机主要结构:

NE板链斗式提升机

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

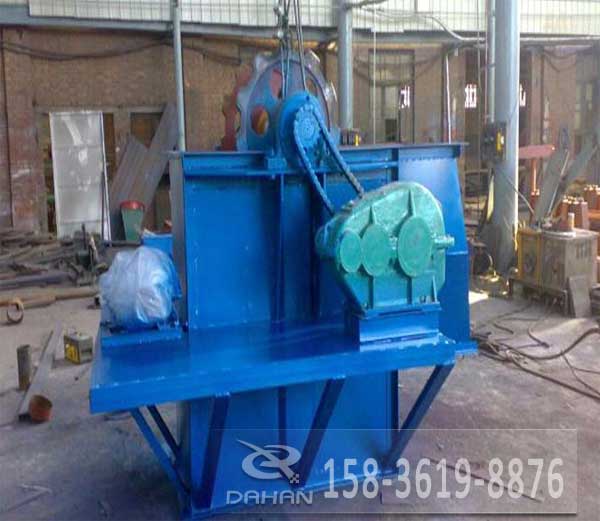

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

NE系列板链斗式提升机主要特点:

1.密封性好,环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低,由于能耗低和维修少,使用成本极低。

4.运行可靠,先进的设计原理,保证整机运行的可靠性。

5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。

NE系列板链斗式提升机产品主要工作部件特点:

1、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。

3、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5、板链:链板采用 45 # HRC36~42 。

a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(o.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

板链斗式提升机

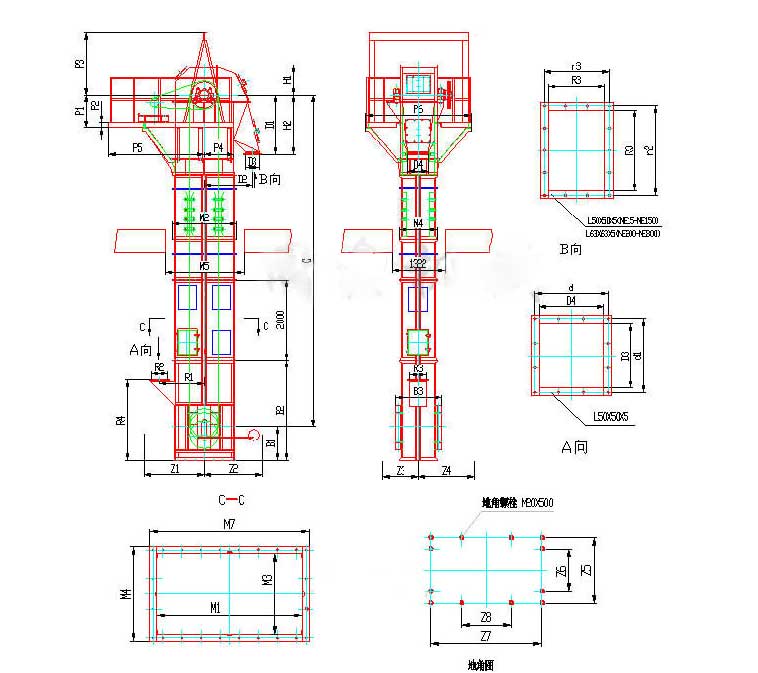

NE系列板链斗式提升机外形图:

NE板链斗式提升机外形图

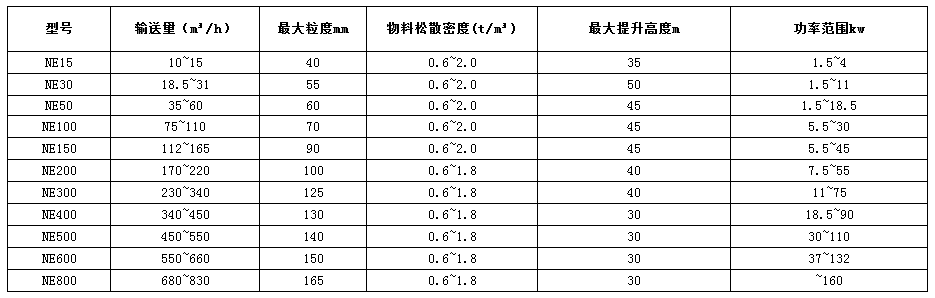

NE系列板链斗式提升机产品技术参数表:

NE板链斗式提升机技术参数表

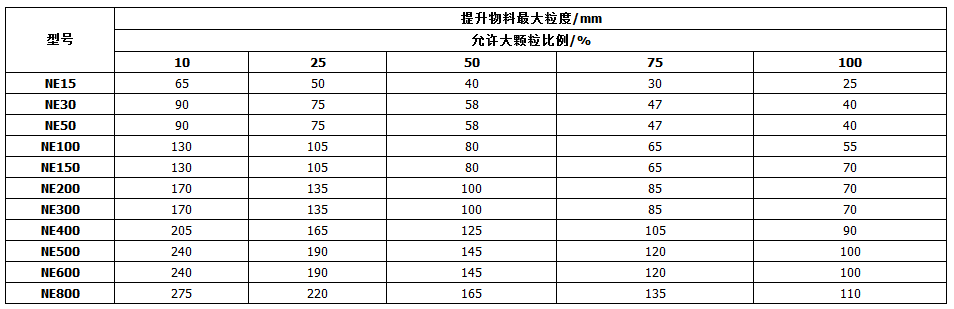

NE型斗式提升机输送物料性能参数表:

NE板链斗式提升机输送物料性能参数表

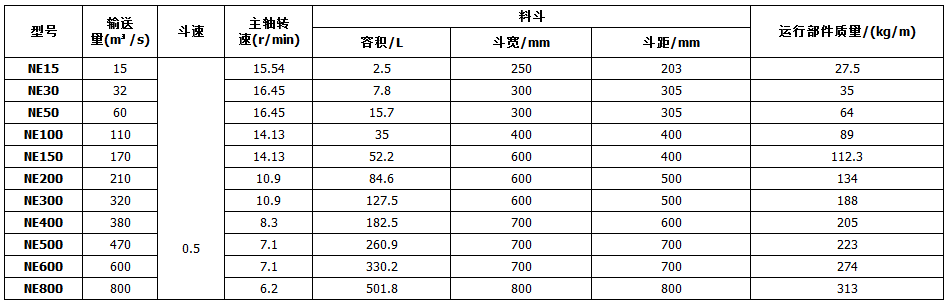

NE型斗式提升机规格参见表:

NE板链斗式提升机规格参见表

注:上表中所给出的技术参数为部分板链斗式提升机的参数,其他型号规格的板链斗式提升机的参数这里不再一一列出,咨询具体详细参数请致电我公司业务或技术部!

NE型板链斗式提升机结构:

1.NE型斗式提升机结构

NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

(一)运行部件 由料斗和专用链条组合驱动NE30及以下采用单排链,NE50~NE800采用双排链。

(二)驱动装置 采用多种驱动组合驱动(依用户试机需要而定)。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。

(三)上部装置 安装有轨道(双排链)、逆止器,卸料口装有防回料橡胶板。

(四)中间节 部分中间节装有轨道(双链),以防止链条在工作中摆动。

(五)下部装置 安装有自动张紧装置。

2.零部件的选用机检验

①选用高填充率耐磨料斗

②选用合金钢耐磨套筒滚子链。销轴和外链板固定,套筒和内链板固定可有效地减少承载部件的磨损。

③头部链轮由轮毂和分体齿圈组成。尾部链轮采用光齿,能防止头尾不同步引起的跳齿和磨损现象。

④零件加工后,采用德国进口的网带式自动翻转热处理设备,均匀渗碳淬火。

⑤采取普检和破断拉伸试验检测手段,充分保证技术要求。

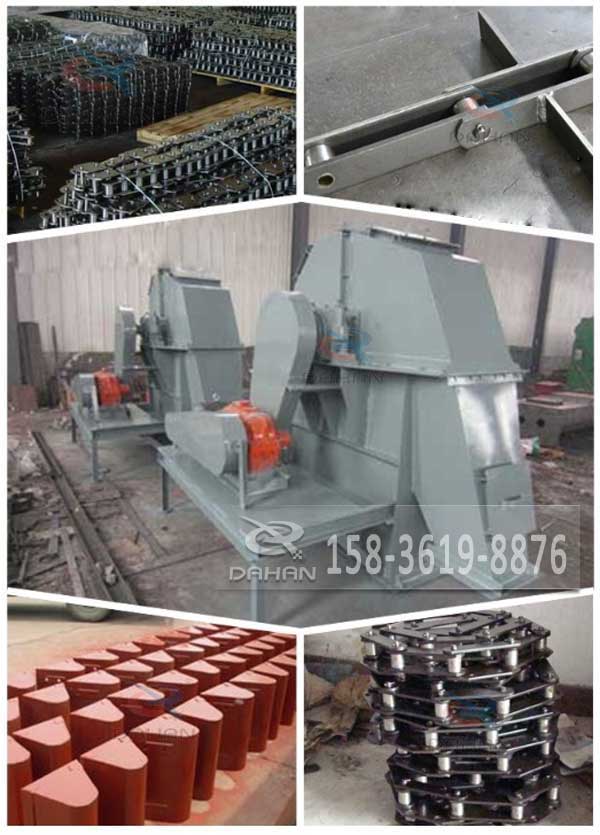

NE板链斗式提升机细节图

NE板链斗式提升机外形及安装尺寸:

1.说明

由于NE型斗式提升机尚未定型,所以未制定统一的外形及安装尺寸,目前国内已有多家制造厂生产NE型斗式提升机的系列产品,各制造商的产品外形及安装尺寸稍有差异,本文中列出的NE型斗式提升机的外形及安装尺寸供基础工程设计(初步设计)阶段设备选型时使用,在详细工程(施工图设计)阶段时,必须按供货商提供的资料进行设计。

2.订货须知

NE型斗式提升机的外形尺寸见安装图及外形与安装尺寸表。提升机顶部设有检修用的起吊支架,若提升机设在室内,且提升机顶部设有设备安装吊钩时,可在订货时提出取消顶部起吊支架。提升机的上机壳设有驱动装置平台,若现场空间不能满足平台要求的尺寸时,可按现场实际情况配置非标准尺寸平台,但应在订货时提出。

每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳。若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置,应在订货时注明。
