ZC垂直振动提升机

发布时间：2026-04-15 09:30:39作 者：浏览次数：次

ZC垂直振动提升机新产品知识
用途：
ZC型垂直振动提升机，广泛应用于冶金，煤炭，化工，建材，粮食，机械，医药，食品等行业，用于粉状，颗粒状物料的垂直提升作业，也可对物料进行干燥，冷却作业，当输送粉状尘较大和有毒挥发性物料时，可将螺旋指加工成封闭性。
 2.特点
    zc型垂直振动提升机以振动电动机作为激振源，与其他类型的输送机，斗式提升机等相比具有以下特点:
a、占地面积小，便于工艺布置。
b、节约电能，料槽磨损小。
c、嗓声低，结构简单，安装、维修便利。
d、物料可向上翰送，亦可向下翰送。
3.型号标示
Z:代表振动电机
C：垂直输送
4.分类
a、基本型(ZC-X )，为敞开拾送植结构，用于一般物料无特殊要求的向上(或向下)
，输送作业。
b、封闭型(ZC-XF），为封闭输送槽结构，用于对物料有防尘要求的场合向上（或向下）输送作业。
5.电源控制
zc型垂直振动提升机配套GK型反接制动控制箱。用于使输送机在停机时，快速通过共振区，防止机器经过共振区时产生较大的振幅，同时具有对电动机过流、过载、断相等保护功能.
(二)ZC型垂直振动提升机的结构及工作原理
1.结构

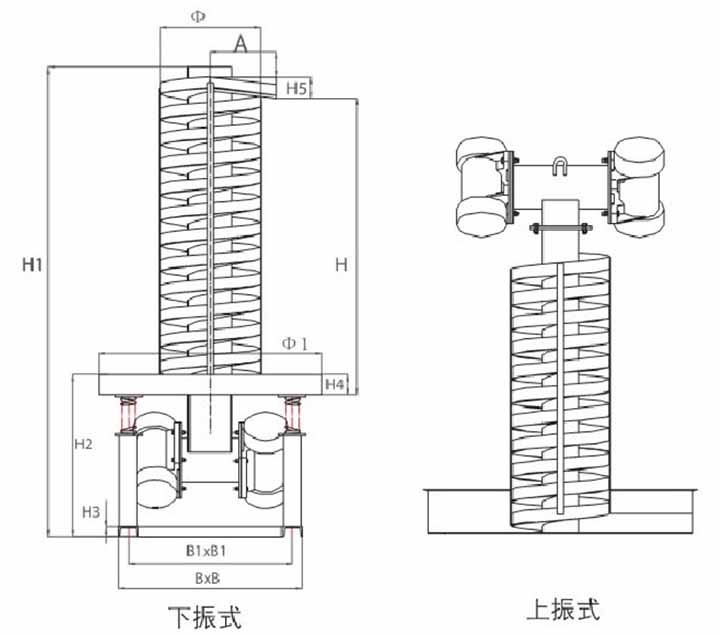

zc系列垂直振动提升机的驱动装置振动电动机安装在输送塔下部，两台振动电动机对称交又安装，输送塔由管体和焊接在两台振动电机对称交叉安装，输送塔有管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。zc型垂直振动输送机外形图见图1。



2、工工作原理.
当垂直输送机工作时根据双振动电动机自同步原理，油振电动机产生激振力，强迫整个输送塔体做水平圆运动和向上垂直运动的空间复合振动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。
（三)ZC型垂直振动输送机的技术参数及外形尺
zc型垂直振动输送机技术参数见表

型号	输送量 (t/h)	提升高度 (m)	槽宽 (mm)	振动电机功率 (kW)	双振幅 (mm)	振动频率 (r/min)	外形直径 (mm)	重量 (kg)
ZC300	0.5-1.5	≤4	300	2×0.4	4-6	960	800	400
ZC400	1-3	≤5	400	2×0.75	4-6	960	900	600
ZC500	2-5	≤6	500	2×1.1	5-7	960	1100	900
ZC600	3-7	≤7	600	2×1.5	5-7	960	1300	1200
ZC800	5-10	≤8	800	2×2.2	6-8	960	1600	1800
ZC1000	8-15	≤10	1000	2×3.0	6-8	960	1800	2500

zc型垂直振动输送机外形尺寸见表

型号	总高度 H (mm)	外径 D (mm)	进料口高度 h1 (mm)	出料口高度 h2 (mm)	底座尺寸 (mm)
ZC300	3000-4500	800	500	3000-4500	800×800
ZC400	3500-5000	900	600	3500-5000	900×900
ZC500	4000-6000	1100	700	4000-6000	1000×1000
ZC600	4500-7000	1300	800	4500-7000	1200×1200
ZC800	5000-8000	1600	900	5000-8000	1500×1500
ZC1000	6000-10000	1800	1000	6000-10000	1800×1800
