产品类别：斗式提升机系列
产品简介：HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护
全国统一销售热线：0373-268 2333
HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

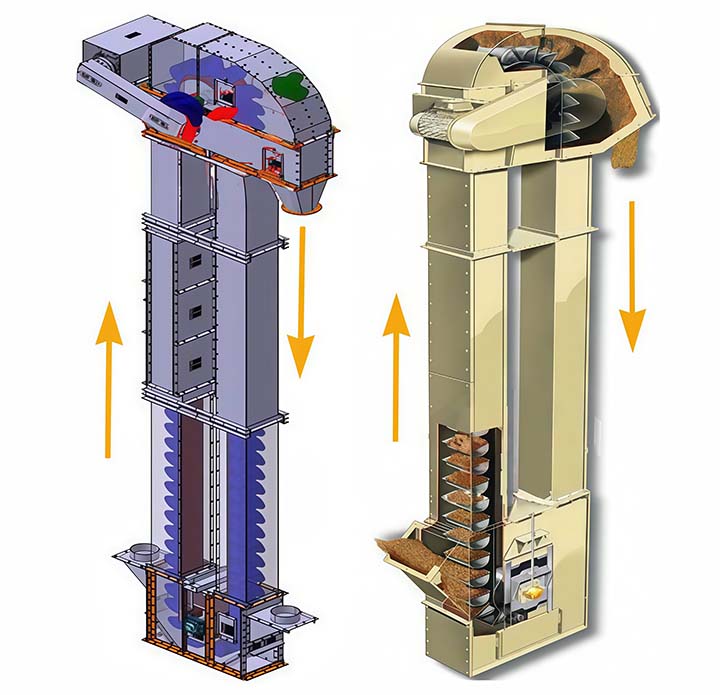

我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

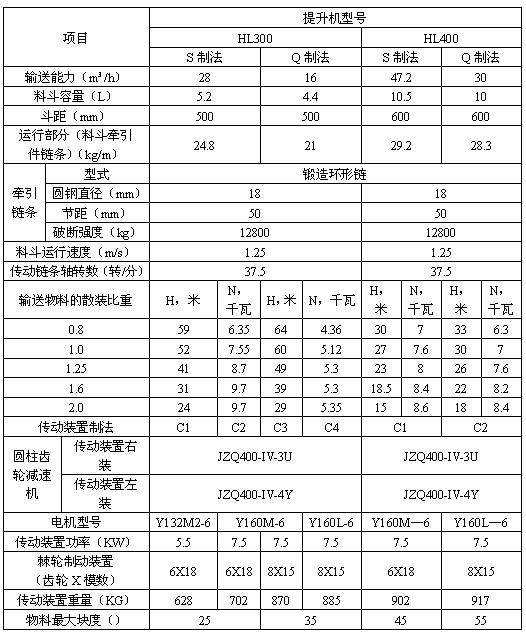

| 项目 | 提升机型号 HL300 | 提升机型号 HL400 | |||
| S 制法 | Q 制法 | S 制法 | Q 制法 | ||
| 输送能力（m³/h） | 28 | 16 | 47.2 | 30 | |
| 料斗容量（L） | 5.2 | 4.4 | 10.5 | 10 | |
| 斗距（mm） | 500 | 500 | 600 | 600 | |
| 运行部分（料斗牵引件链条）（kg/m） | 24.8 | 21 | 29.2 | 28.3 | |
| 牵引链条 | 型式 | 锻造环形链 | |||
| 圆钢直径（mm） | 18 | 18 | |||
| 节距（mm） | 50 | 50 | |||
| 破断强度（kg） | 12800 | 12800 | |||
| 料斗运行速度（m/s） | 1.25 | 1.25 | |||
| 传动链条轴转数（转/分） | 37.5 | 37.5 | |||
| 输送物料的散装比重 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | |
| 0.8 | 59 / 6.35 | 64 / 4.36 | 30 / 7 | 33 / 6.3 | |
| 1.0 | 52 / 7.55 | 60 / 5.12 | 27 / 7.6 | 30 / 7 | |
| 1.25 | 41 / 8.7 | 49 / 5.3 | 23 / 8 | 26 / 7.6 | |
| 1.6 | 31 / 9.7 | 39 / 5.3 | 18.5 / 8.4 | 22 / 8.2 | |
| 2.0 | 24 / 9.7 | 29 / 5.35 | 15 / 8.6 | 18 / 8.4 | |
| 传动装置制法 | C1 | C2 / C3 / C4 | C1 | C2 | |
| 圆柱齿轮减速机 | 传动装置右装 | JZQ400-IV-3U | JZQ400-IV-3U | ||
| 传动装置左装 | JZQ400-IV-4Y | JZQ400-IV-4Y | |||
| 电机型号 | Y132M2-6 | Y160M-6 / Y160L-6 | Y160M-6 | Y160L-6 | |
| 传动装置功率（KW） | 5.5 | 7.5 | 7.5 | 7.5 | |
| 棘轮制动装置（齿轮 X 模数） | 6X18 | 6X18 / 8X15 | 6X18 | 8X15 | |
| 传动装置重量（KG） | 628 | 702 / 870 / 885 | 902 | 917 | |
| 物料最大块度（mm） | 25 / 35 | 45 | 55 | ||
HL型环链离心斗式提升机运行平稳、输送效率高；料斗形式多，应优先选用；适应性强、安装维修方便、寿命长；整机体积小、转速高、确保快速均匀输送。
针对不同的使用要求，本机具有下列不同的制法和装法：
1、按料斗形状分为两种：S制法--带有深园底形料斗; Q制法--带有浅园底形料斗；
2、按上部区段卸料口的形式分为两种：X1 制法--带有倾斜法兰的卸料口; X2 制法--带有水平法兰的卸料口；
3、按下部区段进料口的形式分为两种：J1 制法--进料口的斜面与水平面成45 角; J2 制法--进料口的斜面与水平面成60 角；
4、按中间机壳侧面检视门的位置分为四种：K1 制法--中间机壳侧面带有下端左检视门;K2 制法--中间机壳侧面带有下端右检视门; K3 制法--中间机壳侧面带有上端左检视门; K4 制法--中间机壳侧面带有上端右检视门；
5、按中间机壳端面检视门的位置分为两种：Z1 制法--中间机壳端面带有下端检视门; Z2 制法--中间机壳端面带有上端检视门；
6、按传动装置对提升机的相对位置分为两种：左装--传动装置在左侧; 右装--传动装置在右侧。
