带角度螺旋输送机

带角度螺旋输送机产品介绍

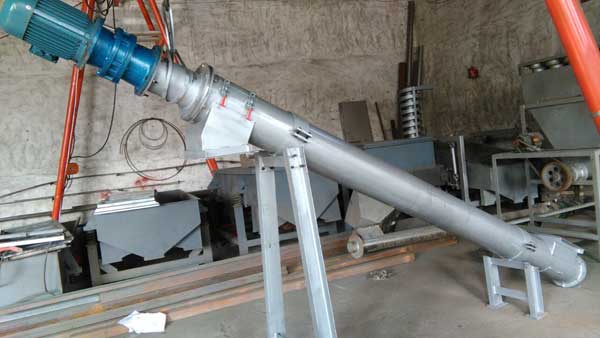

带角度螺旋输送机，又称倾斜螺旋输送机或螺旋提升机，是一种利用螺旋叶片旋转将物料沿固定轨道向上输送的机械装置。它是一种连续输送装置，适用于输送粉状、颗粒状和小块状的散料，如水泥、熟料、石灰石、煤粉、粮食、化肥、沙子、水泥熟料、矿石粉等。

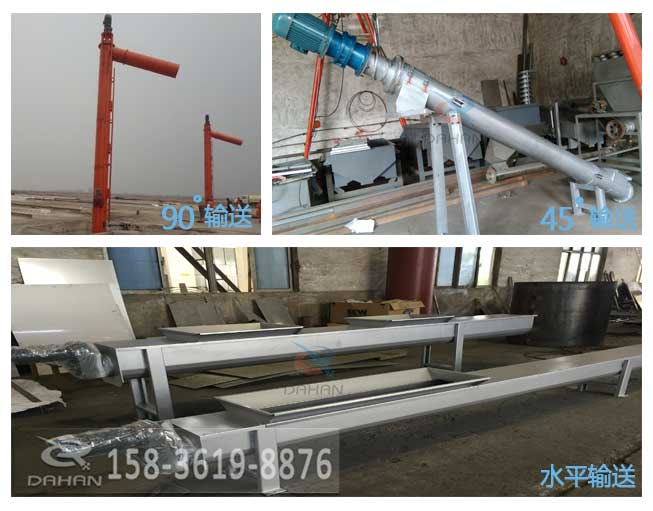

1-90°的大角度螺旋输送机都有，大的是90°，但角度越大，速度就要越快。速度快了，功率相应也要加大的选用的型号不同倾角不同。还可以前面加段水平螺旋，我们做垂直90度的，但同一个螺旋输送机，角度越大，输送能力相应越下降。这个不止要考虑转速的提高，还要考虑物料受离心力的作用附着在外壳上，转速是有上限的，就是螺旋的升力有限，高了就不行了。另外，螺旋给料机可以做多个进料口，也可以做多个出料口。但是，出料口必须要做气动闸板阀。

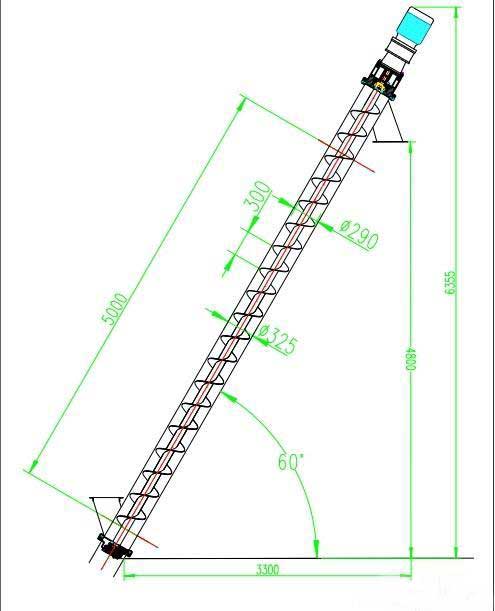

带角度螺旋输送机的结构与水平螺旋输送机基本相同，但增加了倾斜的输送管和支撑架。输送管的倾斜角度一般在15°～60°之间，根据物料的输送量、输送距离和物料的特性来确定。

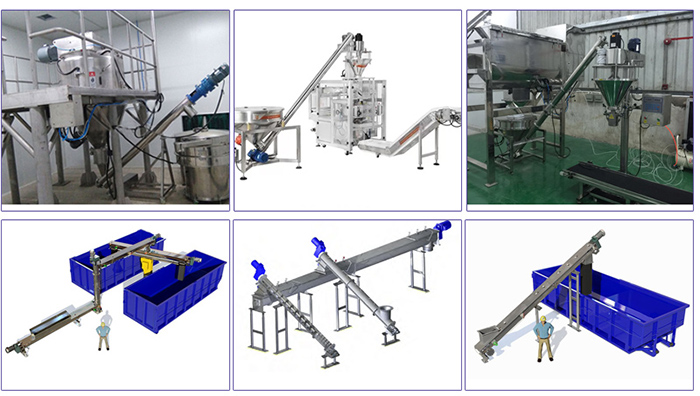

带角度螺旋输送机应用范围

带角度螺旋输送机被广泛使用在各种工业部门，如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业；适用于水平、倾斜或垂直输送，输送粉状、粒状和小块状物料、如水泥、煤粉、粮食、化肥、灰渣、砂子等，物料温度200℃以下。螺旋输送机不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。

粮食加工：带角度螺旋输送机可用于输送谷物、面粉、糠麸等粮食和粮食副产品，用于储存、加工和包装过程中的物料输送。

化工工业：在化工行业中，带角度螺旋输送机可用于输送粉末、颗粒、颜料、化工添加剂等物料，用于生产过程中的物料搬运和混合等操作。

建筑材料：在建筑材料行业中，带角度螺旋输送机可用于输送水泥、石灰、沙子、石子等物料，用于混凝土搅拌站、石料加工厂和建筑工地等场景中的物料输送。

粉煤灰处理：在电力行业和热电厂中，带角度螺旋输送机可用于输送粉煤灰和煤灰等固体废物，用于废弃物处理和回收利用过程。

食品加工：带角度螺旋输送机可用于输送粉末、颗粒、饼干、糖果等食品原料和成品，在食品加工厂和食品包装线中起到物料输送和转运的作用。

矿山和矿石加工：在矿山和矿石加工领域，带角度螺旋输送机可用于输送矿石、矿粉、尾矿等物料，用于矿石选矿、炼金和尾矿处理等过程。

带角度螺旋输送机工作原理

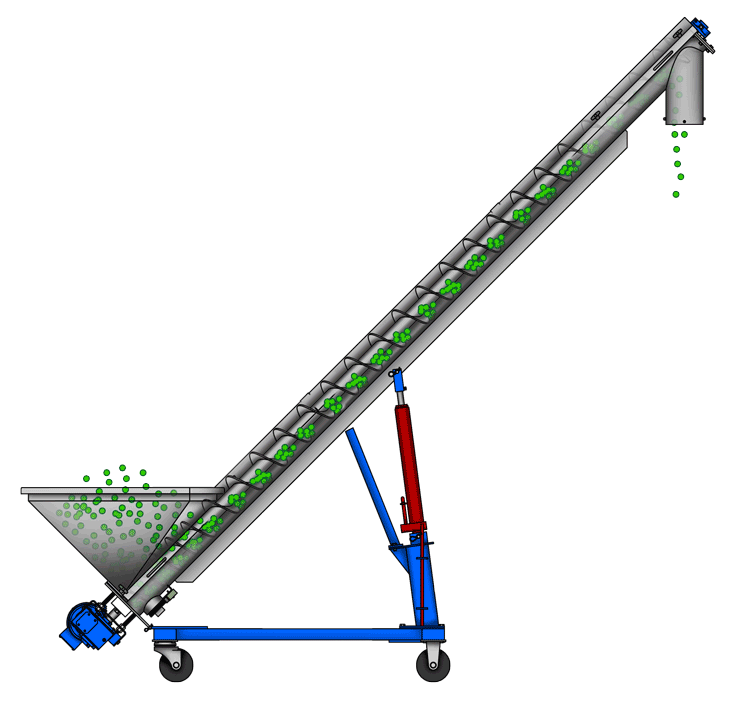

带角度螺旋输送机是通过螺旋螺杆的旋转运动将物料从一个点输送到另一个点的装置。下面是带角度螺旋输送机的工作原理：

当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

1、进料：物料从进料口进入螺旋管道。可以通过提供的进料装置或手动将物料投入进料口。

2、旋转运动：启动传动装置（通常由电动机驱动），使螺旋螺杆开始旋转。螺旋螺杆的旋转运动会推动物料向前移动。

3、输送过程：在螺旋螺杆的旋转推动下，物料沿着螺旋管道向前移动。螺旋螺杆的螺旋形状使物料沿着螺旋线方向向上或向下移动，取决于输送机的倾斜角度。

4、出料：当物料达到出料口时，它会被推出输送机，完成输送过程。出料口可以直接将物料释放到目标位置，或者连接到其他设备或输送系统中。

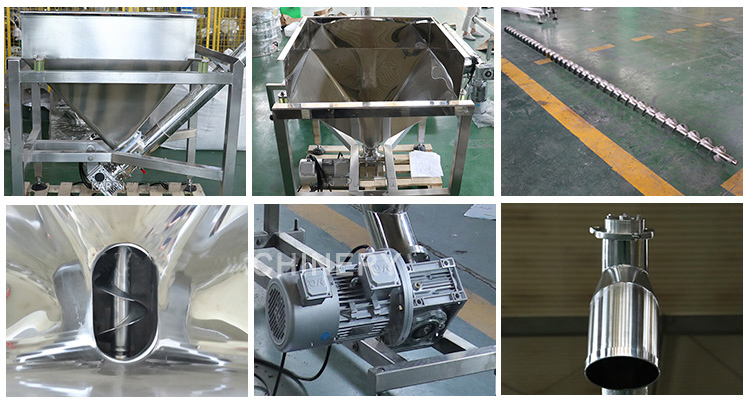

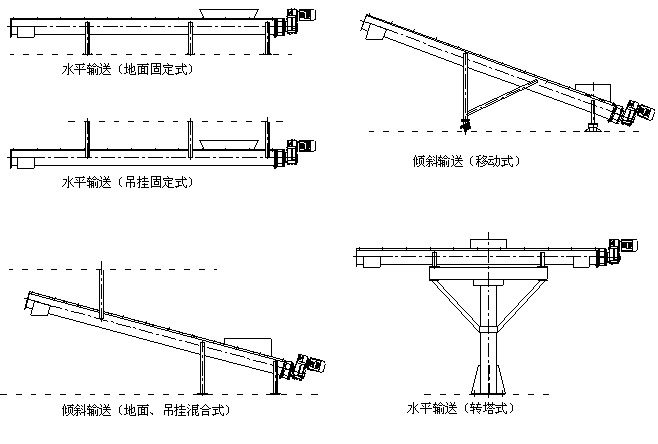

带角度螺旋输送机结构

具体的带角度螺旋输送机的组成结构会根据不同的制造商、型号和应用需求而有所差异。一下是它的主要组成结构：

螺旋螺杆：螺旋螺杆是输送机的核心组件，通常由金属制成，具有螺旋形状。它旋转以推动物料在输送过程中前进。螺旋螺杆可以是实心的或中空的，中空螺旋螺杆可以用于在输送过程中提供额外的冷却或加热。

螺旋管道：螺旋管道是螺旋螺杆的外壳，用于容纳螺旋螺杆并保持物料在输送过程中的流动性。

传动装置：传动装置用于驱动螺旋螺杆的旋转运动。它通常由电动机、减速器和联轴器组成。

进料口和出料口：进料口是物料进入输送机的位置，通常位于输送机的一端。出料口是物料从输送机出来的位置，通常位于输送机的另一端。进料口和出料口的位置和尺寸可以根据具体的应用需求进行调整。

支撑架：支撑架用于支撑和稳定输送机的结构。它通常由钢制或铝制构成，具有足够的刚性和稳定性。

带角度螺旋输送机应用特点

结构简单、横截面尺寸小、密封性好、工作可靠、制造成本低，便于中间装料和卸料，输送方向可逆向，也可同时向相反两个方向输送。输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。输送过程中物料易破碎，螺旋及料槽易磨损。单位功率较大。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。

1.适用于颗粒、粉末、颗粒状物料等的输送，如谷物、化肥、水泥、矿石等。

2.可以设计成水平输送或带有一定角度的斜向输送，根据实际需要进行调整。

3.通常由螺旋、管道和电机等基本部件组成，结构相对简单，易于安装和维护。

4.输送过程中可以根据需要进行控制，具有较高的输送效率和节能特性。

5.广泛应用在粮食加工、化工、建筑材料、冶金等行业中被广泛应用于物料的输送。

6.可以根据客户的具体要求定制不同规格和材质的带角度螺旋输送机。

带角度螺旋输送机型号及参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

带角度螺旋输送机厂家

大汉螺旋输送机厂家是一家专业从事螺旋输送机设计、制造和销售的公司。多年来，我们致力于为各行各业提供高质量、可靠的输送解决方案。作为行业领先的厂家，我们以创新、质量和客户满意度为核心价值，赢得了广泛的认可和信赖。
