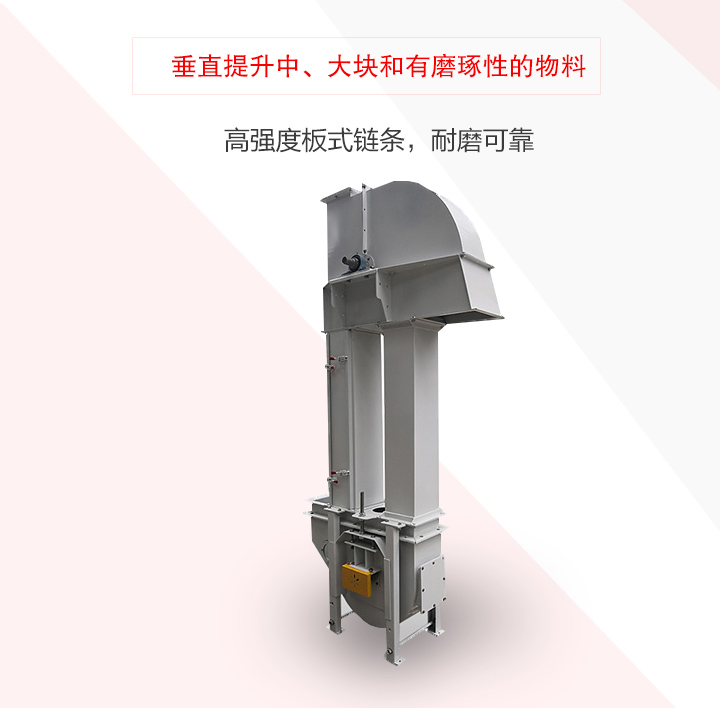

  • 产品名称:NE板链斗式提升机
  • 产品系列:NE
  • 产品类别:斗式提升机系列
  • 产品简介:NE板链斗式提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

  • NE板链斗式提升机主要特点:
    1.密封性好,环金污染少。
    2.操作、维修方便、易损件少。
    3.使用成本低,由于节能和维修少,使用成本极低。
    4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
    5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
    6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

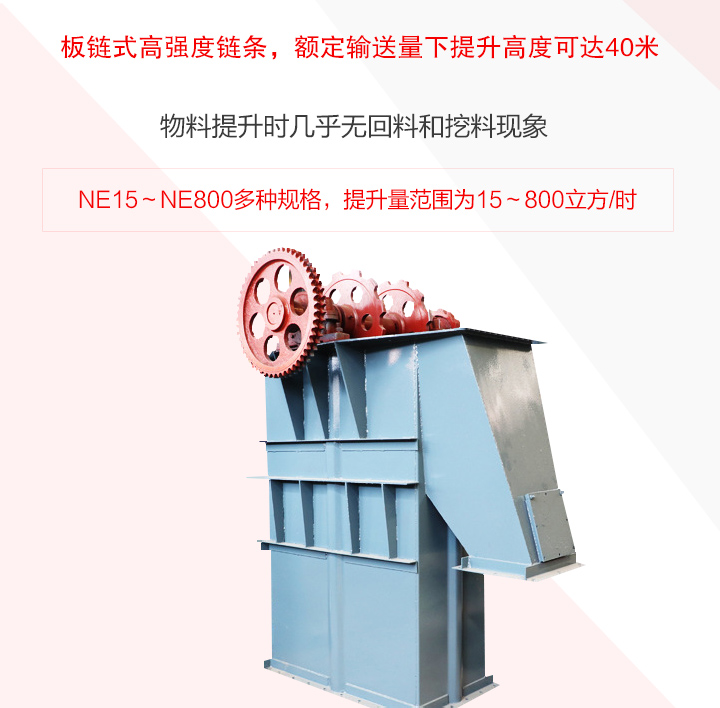

    7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
    8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

    NE系列板链斗式提升机产品概述:

         斗式提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
    NE型板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿

    面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
    NE板链斗式提升机工作原理:

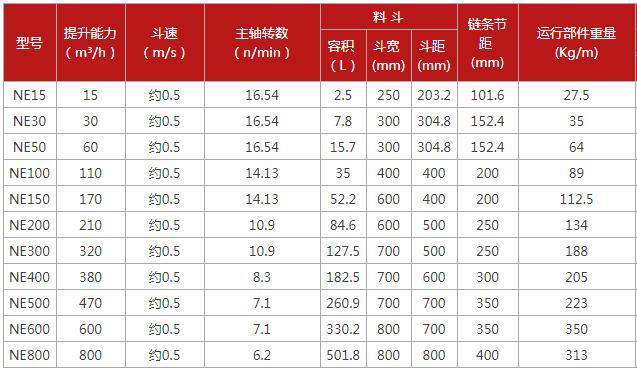

         NE板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
    NE板链斗式提升机主要结构:

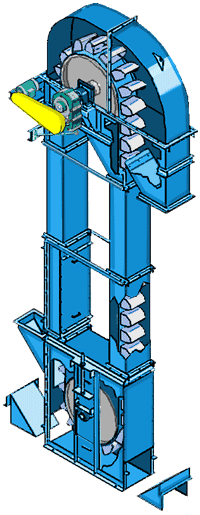

    NE板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

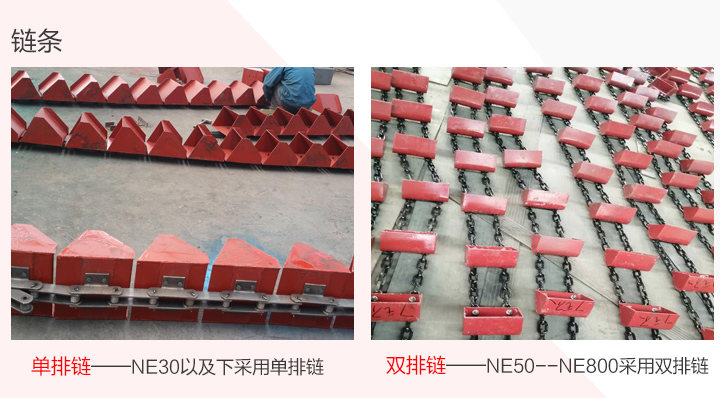

    运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

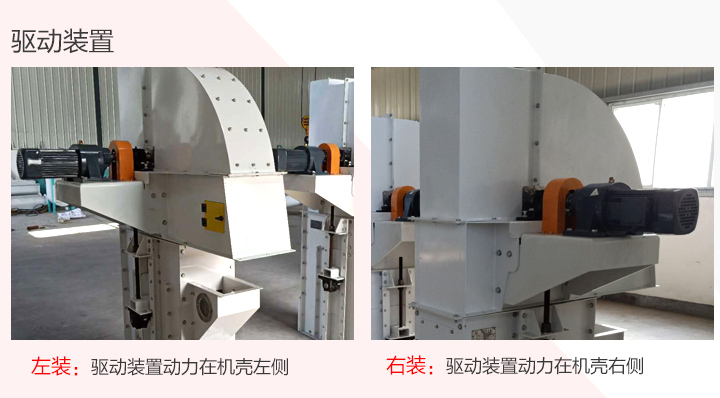

    驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

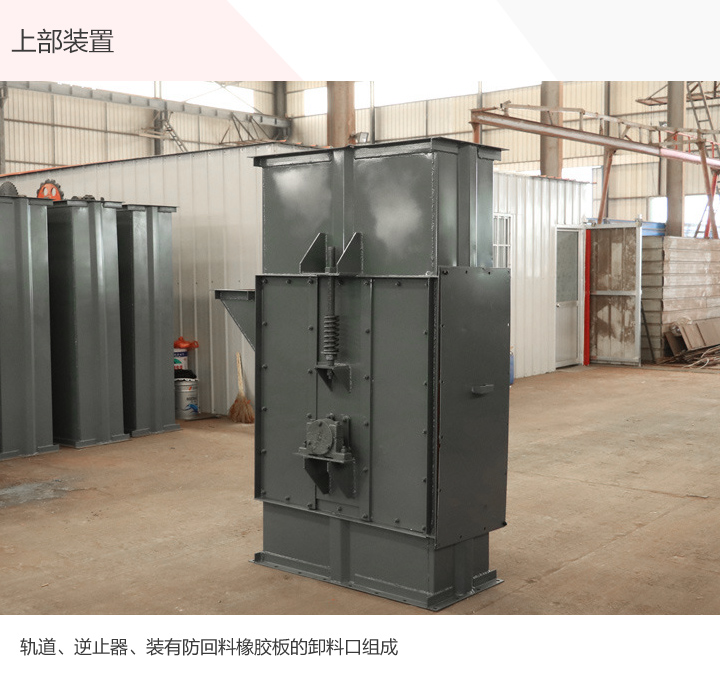

    上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
    中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
    下部装置---安装有自动张紧装置。
    NE板链斗式提升机主要部件特点:
    1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
    2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。
    3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
    4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
    5.板链:链板采用 45 # HRC36~42
