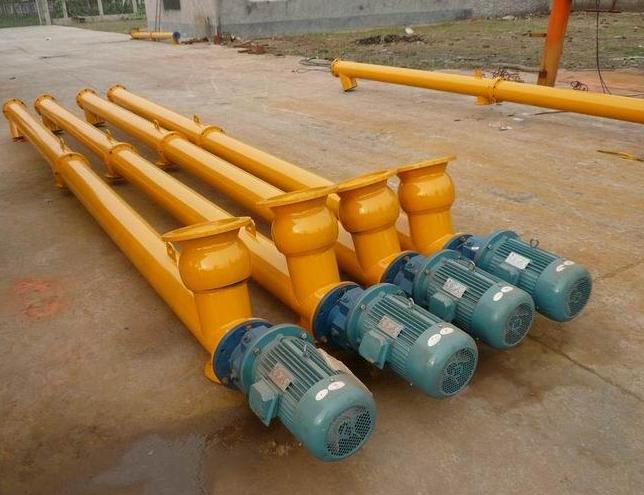

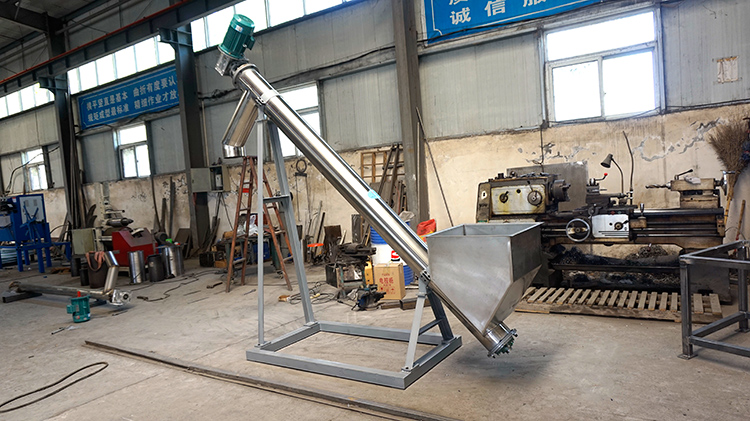

  • 产品名称:管式螺旋输送机
  • 产品系列:LS/GS
  • 产品类别:螺旋输送机系列
  • 产品简介:LS/GS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

  •

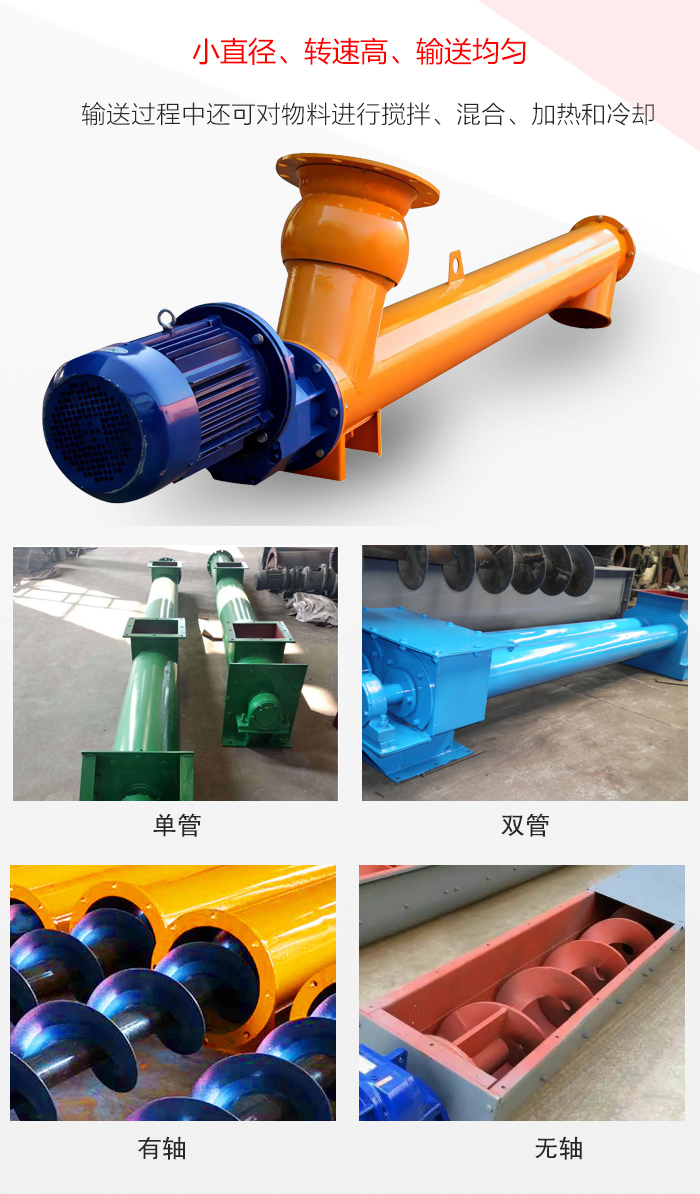

      管式螺旋输送机概述:

     LS螺旋输送机一直被广泛用于国民经济各部门,如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等。不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃,LS螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列螺旋输送机,或与我公司技术部门联系进行单独设计。



    管式螺旋输送机

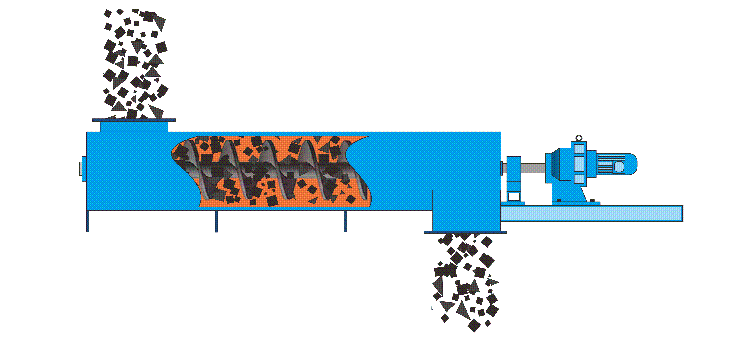

      管式螺旋输送机的工作原理:

      LS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。



    管式螺旋输送机



      管式螺旋输送机技术参数:



    管式螺旋输送机

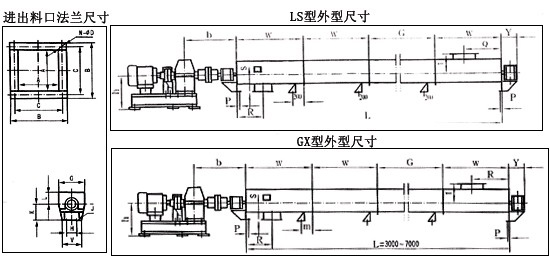

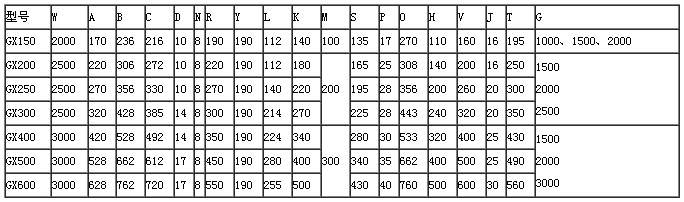

      管式螺旋输送机的尺寸:



    螺旋输送机

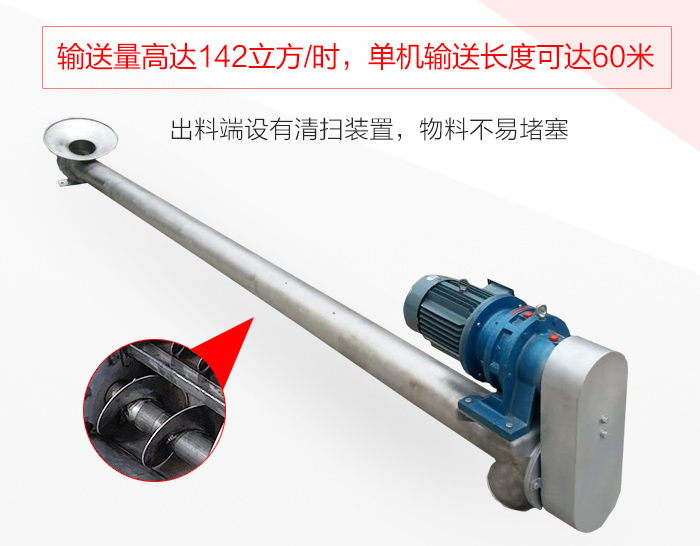

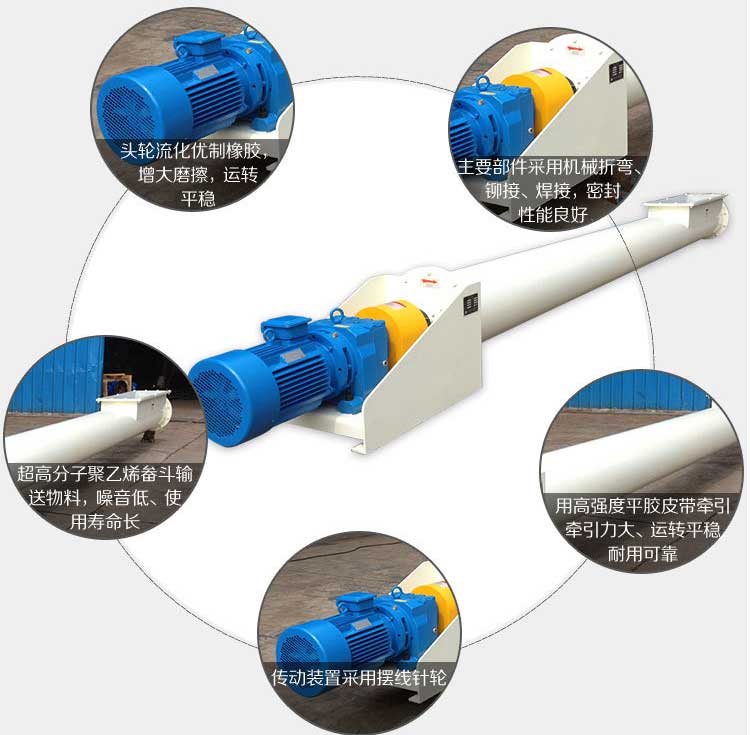

      管式螺旋输送机的特点:

      1.承载能力大、安全可靠。

      2.适应性强、安装维修方便、寿命长。

      3.整机体积小、转速高、确保快速均匀输送。

      4.密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。



    管式螺旋输送机特点

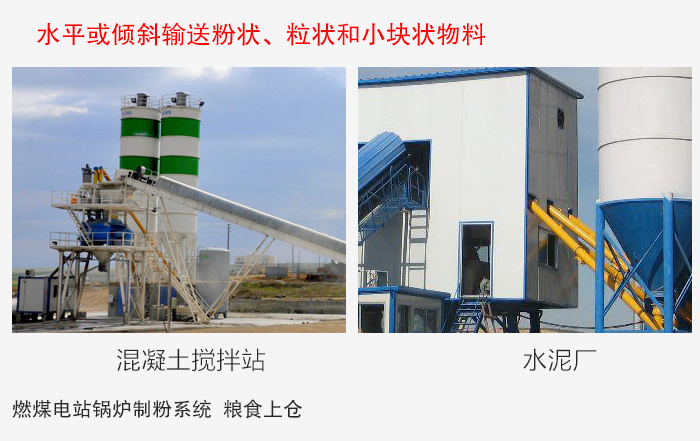

      管式螺旋输送机应用范围:

      螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。

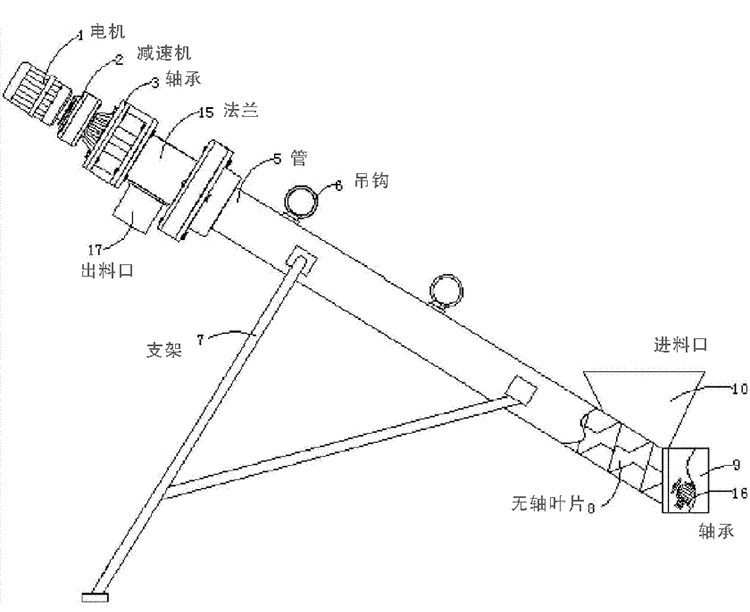

      管式螺旋输送机安装示意图:



    管式螺旋输送机安装尺寸



      管式螺旋输送机整机布置形式:

      一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

      螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,最长的中间节靠近头节,相同 长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。

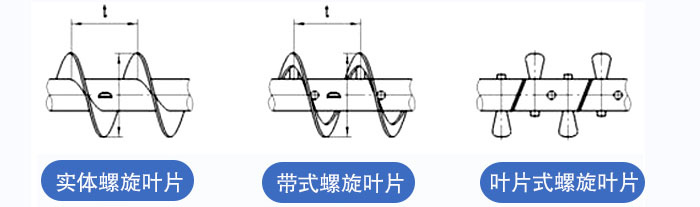

      在头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。各螺旋轴之间采用法兰式联接, 保证了联接轴的互换性,便于维修。

      机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布。

      进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

      驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种。



    管式螺旋输送机
